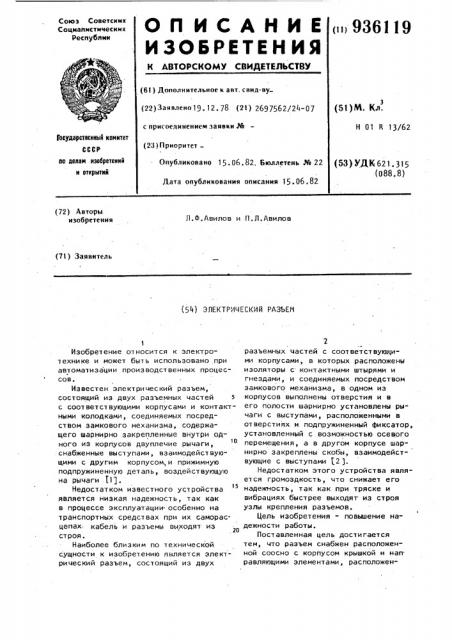

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»i 936119 (61) Дополнительное к авт. спид-ву (22)»явлено19. 12. 78 (21) 2697562/24-07 с присоединением заявки № (23) Приоритет (51)М. Кл.

Н 01 P 13/62

Государственный каинтет

СССР по деиаи «эобретеннй н еткрытнй (53) УДК 621. 315 (088.8) Опубликовано 15.06.82. Бюллетень № 22

Дата опубликования описания 15 . 06 . 82 (72) Авторы изобретения

Л.Ф.Авилов и .П.Л.Авилов (71) Заявитель (54) ЭЛЕКТРИЧЕСКИЙ РАЗЬЕМ

Изобретение относится к электротехнике и может быть использовано при автоматизации производст венных процессов.

Известен электрический разъем, состоящий из двух разъемных частей s с сост ветст вующими корпусами и контактными колодками, соединяемых посредством замкового механизма, содержащего шарнирно закрепленные внутри одного из корпусов двуплечие рычаги, снабженные выступами, взаимодействующими с другим корпусом,и прижимную подпружиненную деталь, воздействующую на рычаги 11J

Недостатком известного устройства является низкая надежность, так как в процессе эксплуатации. особенно на транспортных средствах при их саморасцепах кабель и разъемы выходят из го строя.

Наиболее близким по технической сущности к изобретению является электрический разъем, состоящий из двух

2 разъемных частей с соответствующими корпусами, в которых расположены изоляторы с контактными штырями и гнездами, и соединяемых посредством замкового механизма, в одном из корпусов выполнены отверстия и в его полости шарнирно установлены рычаги с выступами, расположенными в отверстиях и подпружиненный фиксатор, установленный с возможностью осевого перемещения, а в другом корпусе шарнирно закреплены скобы, взаимодействующие с выступами 52).

Недостатком этого устройства являет ся громоздкость, что снижает его надежность, так как при тряске и вибрациях быстрее выходят из строя узлы крепления разъемов.

Цель изобретения - повышение надежности работы.

Поставленная цель достигается тем, что разъем снабжен расположенной соосно с корпусом крышкой и нап равляющими элементами, расположенз 93611 ными на внутренней поверхности крыш- ки, концы рычагов закреплены на направляющих элементах, а подпружиненный фиксатор расположен между направляющими элемент ами.

На фиг.1 изображено устройство, общий вид; на фиг. 2 — то же, разрез на фиг. 1; на фиг. 3 - то же, разрез на фиг. 2.

Электрический разъем состоит из 1©

Ю двух разъемных частей с соответствующими корпусами 1 и ?, в которых расположены изоляторы с контактными штырями и гнездами и соединяемых посредством замкового механизма.

В корпусе 1 выполнены отверстия.

Соосно корпусу 1 расположена крышка 3, на внутренней поверхности которой закреплены направляющие weменты 4, на которых шарнирно установлены рычаги 5 с выступами 6.

Между направляющими элементами расположен с возможностью осевого перемещения подпружиненный фиксатор 7. К фикса ору прикреплена тяга 8, выходящая свободным концом через отверстие в крышке 3, где к ней крепится серьга 9. К корпусу

1 крепится желоб i0 для вывода кабеля. Корпус 1 связан с другим кор36 пусом 11 посредством скоб 12.

Устройство работает следующим образом.

При подсоединении вставки к колодке замыкание их производится с помощью скоб 12, шарнирно закрепленных на колодках, взаимодействую-. щих с выступами 6 вставки. При этом фиксатор 7 удерживается между рычагами 5 с помощью пружины и Фиксирует их в рабочем положении. При необходимости экстренного разъединения вставки и колодки (а также; при саморасцепах и т.п.), серьга 9 перемещается вправо. Усилие от серьги передается через тягу 8 на фиксатор 7. Фиксатор преодолевает усилие возвратной пружины и также перемещает" вправо до упора крышку корпуса.

Рычаги 5 получают возможность поворота вокруг своих осей внутрь корпуса, при дальнейшем приложении усилия через серьгу 9, тягу 8, фиксатор 7 на крышку 3, вставка

9 4 перемещае r ся вправо, рычаги 5 поворачиваю1ся внутрь корпуса 1, под воздействием скоб колодки, обеспечивая возможность отключения вставки от колодки. После их разъединения снимается усилие с серьги 9, пружина возвращает фиксатор 7 в исходное положение, при .этом рычаги

5 поворачиваются под воздействием

Фиксатора 7 и выводят упоры 6 наружу корпуса. Положение рычагов и упоров стопорится фиксатором 7, чем обеспечивается возможность повторного соединения вставки разъема с колодкой .

Применение предлагаемого устрой ст ва позволяет из готавливат ь эле кч— рический разъем меньших габаритов и веса, что повышает надежность его в эксплуатации, так как он меньше подвержен влиянию тряски и вибрации.

Формула изобретения

Электрический разъем, состоящий из двух разъемных частей с соответствующими корпусами, в которых расположены изоляторы с контактными штырями и гнездами и которые соединены посредством замкового механизма, в одном из корпусов выполнены отверстия и в его полости шарнирно установлены рычаги с выступами, расположенными в отверстиях и подпружиненный фиксатор, установленный с возможностью осевого перемещения, а в другом корпусе шарнирно закреплены скобы, взаимодействующие с выступами, о т л и ч а юшийся тем, что, с целью повышения надежности работы устройства, он снабжен расположенной. соосно с корпусами крышкой и направляющими элементами, расположенными на внутренней поверхности крышки, концы рычагов закреплены на направляющих элементах, а подпружиненный фиксатор расположен между направляющими элементами.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции 11 780162, кл. 21 С 22, 1975.

2. Авторское свидетельство СССР

Ю 609155, кл, Н О1 К. 13/62, 1976.
