Реферат

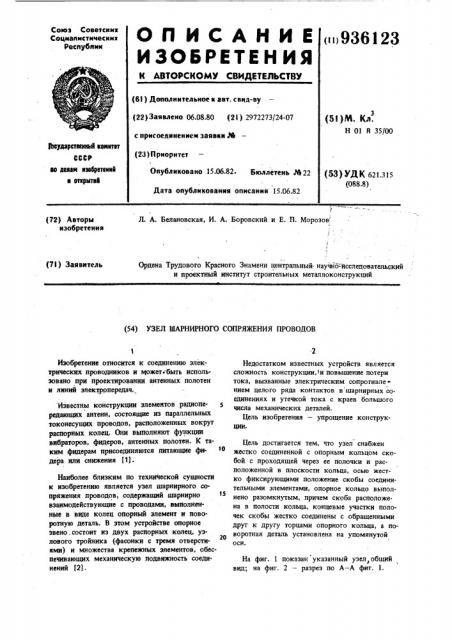

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 936123 (61) Дояолннтельиое к авт. свид-ву (22) Заявлено 06.08.80 (2 l ) 2972273(24-07 с присоединением заявки М (23) П рнорнтет (5l)M. Кл.

Н 01 R 35(00

9кударетееныа кенктвт

СССР ао делан взвбретеннй и вткрытвв (53) тдК 621.315 (088.8) Опубликовано 15.06.82. Бюллетень М 22

Дата опубликования описания 15.06.82

Л. А. Белановская, И. А. Боровский и Е. П. Морозов (72) Авторы изобретения

Ордена Трудового Красного Знамени центральный научйо- Исследовательский и проектный институт строительных металлоконструкций (71) Заявитель (54) УЗЕЛ ШАРНИРНОГО СОПРЯЖЕНИЯ ПРОВОДОВ

Изобретение относится к соединению электрических проводников и может-.быть использовано при проектировании антенных полотен н линий электропередач.

Известны конструкции элементов радиопередающих антенн, состоящие из параллельных токонесущих проводов, расположенных вокрут распорных колец. Они выполняют функции вибраторов, фидеров, антенных полотен. К таким фидерам присоединяются питающие фи- о дера или снижения (1), Наиболее близким по технической сущности к изобретению является узел шарнирного сопряжения проводов, содержащий шарнирно взаимодействующие с проводами, выполненные в виде колец опорный элемент и поворотную деталь. В этом устройстве опорное звено.состоит из двух распорных колец, узлового тройника (фасонки с тремя отверстиями) и множества крепежных элементов, обеспечивающих механическую подвижность соединений (2).

Недостатком известных устройств является сложность конструкции, и повышение потери тока, вызванные электрическим сопротнвле нием целого ряда контактов в шарнирных соединениях н утечкой тока с краев большого числа механических деталей.

Цель изобретения — упрощение конструкции.

Цель достигается тем, что узел снабжен жестко соединенной с опорным кольцом скобой с проходящей через ее полочки н расположенной в плоскости кольца, осью жестко фиксирующими положение скобы соединительными элементами, опорное кольцо выполнено разомкнутым, причем скоба расположена в полости кольца, концевые участки полочек скобы жестко соединены с обращенными друг к другу торцами опорного кольца, а поворотная деталь установлена на упомянутой осн.

На фиг. 1 показан указанный уэел,общий вид; на фиг, 2 — разрез по А — А фиг. l.

Формула изобрeòeíèÿ

Источники информации, принятые во внимание при экспертизе

1. Савицкий Г. А... Антенные устройства,.

М., Свяэьиэдат.. 1961, с. )84; 175, 203, рис. 9, 18, 9.19„9A0, 2, Антенное полотно. Проект ЦНИИПСК

ДМ-8, черт. 30947, КМ вЂ” 327, 1978.

3 936123

Конструкция узла состоит иэ разомкнутого кольца 1 с овальными скобами 2 из круглой стали, к которым посредством стандартных скоб 3 и зажимов 4 закреплены с двух сторон провода фидера или вибратора 5. Внутри кольца 1 и в его плоскости расположена скоба 6, связанная с кольцом соединительными элементами 7, концевые участки полочек . скобы жестко соединены с обращенными друг к другу торцами опорного кольца. По диамет- о ру кольца 1 внутри скобы закреплена ось 8, на которой шарнирно установлена. поворотная деталь 9, к которой присоединен пучок токонесущих проводов.

Поворотная деталь имеет двутавровое се- 1 чение, причем отверстия для насадки на ось

1 расположены в противоположных полочках . двутавра. К параллельным полочкам поворотной детали 9 посредством скоб 3 и зажимов 4 шарнирно закреплены провода 10, В месте разомкнутого кольца провода проходящего фидера 5 соединены электрическими пе ремычками 11 и 12 друг с другом, а также с проводами подходящего пучка.

Изобретение обеспечивает безмоментную передачу силы натяжения пучка токонесущих проводов на проходящий фидер, так как сила передается в центр тяжести проводов фидера, независимо от изменения угла.подхода проводов. 3а счет этого а также меньшего количества крепежных элементов, сокращается рас4 ход металла на узел. Компактность конструктивного решения приводит к снижению электрических потерь.

Узел шарнирного сопряжения проводов, содержащйй шарнирно взаимодействующие с проводами выполненный в виде кольца опорный элемент и поворотную деталь, о т л и ч а юшийся тем, что, с целью упрощения конструкции, он снабжен жестко соединенной с опорным кольцом скобой с проходящей через ее полочки и расположенной в плоскости кольца осью, жестко фиксирующими положение скобы соединительными элементами, опорное кольцо выполнено разомкнутым, причем скоба расположена в полости кольца, концевые участки полочек скобы жестко соединены с обращенными друг к другу торцами опорного кольца, а поворотная деталь установлена на упомянутой оси.
