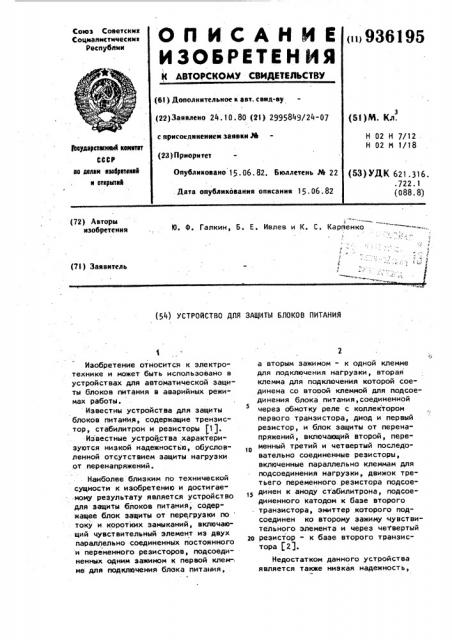

Изобретение относится к электротехнике и может быть использовано в устройствах для автоматической защиты блоков питания в аварийных режимах работы.

Известны устройства для защиты блоков питания, содержащие тренэистор, стабилитрон и резисторы (1).

Известные устройства характеризуются низкой надежностью, обусловленной отсутствием защиты нагрузки от перенапряжений.

Наиболее близким по технической сущности к изобретению и достигае" мому результату является устройство для защиты блоков питания, содержащее блок защиты от пере,грузки по току и коротких замыканий, включаю" щий чувствительный элемент иэ двух параллельно соединенных постоянного и переменного резисторов, подсоединенных одним зажимом к первой клем-, ме для подключения блока питания, а вторым зажимом - к одной клемме для подключения нагрузки, вторая клемма для подключения которой соединена со второй клеммой для подсоединения блока питания, соединенной через обмотку реле с коллектором первого транзистора, диод и первый резистор, и блок защиты от перенапряжений, включающий второй, переменный третий и четвертый последовательно соединенные резисторы, включенные параллельно клеммам для подсоединения нагрузки, движок третьего переменного резистора подсоединен к аноду стабилитрона, подсоединенного катодом к базе второго . транзистора, эмиттер которого подсоединен ко второму зажиму чувствительного элемента и через четвертый

zo резистор - к базе второго транзистора ().

Недостатком данного устройства я вляется также низ кая надежност ь, 936195

15 обусловленная тем, что исполнитель4 ный элемент, выполненный на транзисторе с обмоткой реле в коллекторной цепи flocToRHHQ находится под током и выключается только в аварийных режимах.

Цель изобретения — повышение надежности устройства.

Поставленная цель достигается тем, что в устройстве первый резистор подсоединен одним выводом ко второй клемме для подключения блока питания, другим — к эмиттеру йервого транзистора, подсоединенного к катоду диода, анод которого соединен с первой клеммой для подключения блока питания, движок переменного резистора чувствительного элемента подсоединен к базе первого транзистора, коллектор которого соединен с коллектором второго транзистора.

На чертеже представлена принципиальная электрическая схема предлагаемого устройства для защиты блоков питания.

Устройство содержит входные и выходные клеммы для подключения И бло ков питания 1, параллельно входным клеммам которых включен выпрямитель

2. К выходным клеммам блоков питания 1 подсоединены устройства для защиты 3, выход каждого из которых подсоединен к клеммам для подключения нагрузки 4. Устройство содержит также реле 5 с замыкаемым контактом 6, кнопки включения 7 и выключения 8.

Устройство для защиты 3 содержит элемент защиты от перегрузки по току и коротких замыканий 9, выполненный на резисторах 10 — 12, диоде 13 и транзисторе 14, в цепь коллектора которого включена обмотка реле 15 с размыкаемым контактом 16, а также элемент защиты 17 нагрузки 4 от перенапряжений, выполненный иа резисторах i8 - 21, стабилитроне 22 и транзисторе 23, коллектор которого соединен с коллектором транзистора 14. о

Устройство для защиты блоков питания работает следующим образом.

При нажатии кнопки 7 срабатывает реле 5, контакты которого .блокируют ее. При возрастании тока в цепи на грузки 4 свыше допустимого значения, устанавливаемого с помощью резистора. 11, происходит срабатывание исполнительного элемента, выполненного на транзисторе 14 и реле 15, что

g5

55 приводит к размыканию его нормально замкнутого контакта 16, обесточиванию реле 5 и отключению блока питания 1 от сети, При увеличении напряжения в цепи нагрузки выше допустимого уровня, который устанавливается делителем

19 - 21, происходит пробой стабилитрона 22 и срабатывание исполнительного элемента, выполненного на транзисторе 23 и реле 15. Срабатывание реле 15 приводит к размыканию его контакта 16, обесточиванию реле 5 и отключению блока питания 1 от сети.

Таким образом, использование предлагаемого изобретения позволяет повысить надежность защиты блоков питания.

Формула изобретения

Устройство для защиты блоков пи;тания, содержащее блок защиты от перегрузки по току и коротких замыканий, включающий чувствительный элемент из двух параллельно соединенных постоянного и переменного резисторов, подсоединенных одним зажимом к первой клемме для подключения блока питания, а вторым зажимом — к одной клемме для подключения нагрузки, вторая клемма для подключения которой соединена со второй клеммой для подсоединения блока питания, соединенной через обмотку реле с коллектором первого транзистора, диод и первый резистор, и блок защиты от перенапряжений, включающий второй, переменный третий и четвертый последовательно соединенные резисторы, включенные параллельно клеммам для подсоединения нагрузки, движок третьего переменного резистора подсоединен к аноду стабилитрона, подсоединенного катодом к базе второго транзистора, эмиттер которого подсоединен ко второму зажиму чувствительного элемента и через четвертый резистор - к базе второго транзистора, отличающеес я тем, что, с целью повышения надежности, первый резистор подсоединен одним выводом ко второй клемме для подключения блока питания, другим - к эмиттеру первого транзистора, подсоединенного к катоду диода, анод которого соединен с первой

936195
