Реферат



Союз Советских

Социалистических

Республик

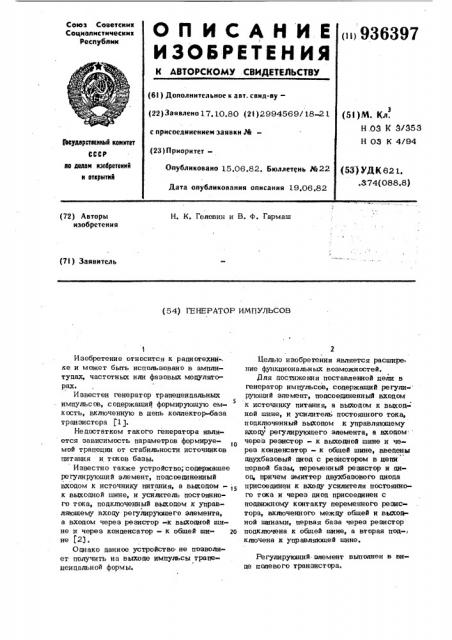

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iii936397 (6l ) Дополнительное к авт. свид-ву— (22) Заявлено 17.10.80 (2! ) 2994569/18-21 с присоединением заявки №(23) ПриоритетОпубликовано 15,06.82. Бюллетень №22

Дата опубликования описания 19.06 82 (51)М. Кл.

Н.ОЗ К 3/853

Н ОЗ К 4/94

9кударсткнны!! квинтет

СССР но дедам нзобретеннк н вткрытнй (53) УД К 62 1. .374(088.8) H. К. Головин и В. ф. Гармаш (72) Авторы изобретения (7I ) Заявитель (54) ГЕНЕРАТОР ИМПУЛЬСОВ

Изобретение относится к рациотехни ке и может быть использовано в амплитудах, частотных или фазовых модуляторахв

Известен генератор трапецеидальных импульсов, содержащий формируюшую ем5 кость, включенную в цепь коллектор-база транзистора (1).

Недостатком такого генератора является зависимость параметров формируемой трапеции от стабильности источников питания и токов базы.

Известно также устройство, содержащее регулируюший элемент, подсоединенный входом к источнику питания а выходом к выходной шине, и усилитель постоянного тока, подключенный выходом к управляющему входу регулирующего элемента, а входом через резистор -к выходной шине и через конденсатор — K обшей ши- 20 не (2), Оцнако aàííîå устройство- не позволяет получить на выходе импульсы трапецеицальной формы.

Целью изобретения является расшире ние функциональных возможностей.

Для достижения поставленной цели в генератор импульсов, содержащий регули-" рующий элемент, подсоединенный входом к источнику питания, а выходом к выходной шине, и усилитель постоянного тока, подключенный выходом к управляющему входу регулирующего элемента, а входом: через резистор — к выходной шине и через конденсатор — к общей шине, введены двухбазовый диод с резистором в цепи первой базы, переменный резистор и диод, причем эмиттер двухбазового диода присоединен к входу усилителя постоянного тока и через диод присоединен с подвижному контакту переменного резистора, включенного между общей и выходной шинами, первая база через резистор подключена к обшей шине, а вторая подключена к управлякнцей шине.

Регулирующий элемент выполнен в виде полевого транзистора.

3 9363

Усилитель постоянного тока псстроен по двухкаскадиой схеме на МДП и бипо лярном транзисторах.

На фиг. 1 представлена принципиальная схема генератора импульсов;"на

5 фиг. 2 — временные диаграммы.

Генератор импульсов содержит регулирующий элемент 1, усилитель постоянного

-.òoêà (УПТ) 2, резистор Э, конденсатор

4, двухбазовый диод 5, резистор 6, пе- 1О ременный резистор 7, диод 8, регулирующий элемент 1 выполнен на полевом транзисторе с и -каналом 9, усилитель псстоянного тока (УПТ) 2. выполнен на резисторе 10, биполярном транзисторе 1115

J резисторе 12 и полевом транзисторе 13, шину внешнего управления 14, шину источника питания 15, выходную шину 16, общую шину 17.

Устройство работает следующим обра- О зом.

После подачи к шинам 15, 17 напряжения питания на выходной шине 16 будет постоянное напряжение (фиг. 260з). Регулир.„ющий элемент 1, полевой транзис« тор 9, усилитель постоянного тока 2, выполненный на транзисторах 11, 13 и резисторах 10, -.Х2, резистор 3 и цепь эмит« тер-первая база двухбаэоього диода 5 вместе с резистором 6 образуют схему источника питания компенсационного типа.

Имерительной цепью этого стабилизатора является упомянутая цепь из резисторов

3 и 6 и открытого перехода эмиттер- первая база диода 5, роль опорпого напряжения выполняет напряжение отсечки по35 левого транзистора 13 усилителя постоянного тока 2.

Так как вход УПТ 2 затвором транзис тора 13 подключен через низкоомную цепь иэ диода 5 и резистора 6 к общей шине, а

40 потенциал между выходной шиной 16 -истоком транзистора 13 и er о затвором достаточен для его отпирания, то ток стока через резистор 12 открывает транэистор

11, на нагрузке которого создается падение напряжения, приложенное между исто, ком и затвором полеього транзистора 9 элемента 1, которое подзапирает элемент

1, что ведет к формированию на выходной шине 16 минимального напряжения величиной Uo (фиг. 2б) . После подачи в момент времени t< (фиг. 2а) на шину управления 14 импульса напряжения U g, подьодимого через резистор 6 между пер. вой и второй базами двухбазового диода

5, цепь эмиттера этого диода становится непроьодящей, и через резистор Э происходит заряд конденсатора 4, при этом про97 4 исходит уменьшение токов транзисторов

13 и 11, уменьшается падение напряжения на резисторе 10, УПГ 2, подоткрывается регулирующий элемент 1, и на выходной шине 16 происходит отсжживание на большем потенциале, чем на входе УПТ 2, изменения. напряжения на его входе за счет заряда конденсатора 4, что обеспечивает постоянство разности потенциалов на резисторе 3. Это постоянство разности потенциалов обеспечивает постоянный по величине ток заряда конденсатора 4 и формирование на выходе линейного изменения напряжения в интервале времени

Включенный на выходной шине 16 делителей нанряжения переменный резистор

7 регулируется так, чтобы до времени величина напряжения между его подвижным выводом к корпусам была больше начального напряжения на конденсаторе 4, перекороченном эмиттерной цепью двухбазового диода 5, После времени 1, происходит формирование линейного напряжения на выходной шине 16, скорость изменения которого на подвижном контакте резистора 7 в коэффициент его деления меньше, чем на выходе и конденсаторе 4 — входе УПТ 2. После того, как величина напряжений на вход УПТ 2 превысит напряжение подвижного контакта резистора 7, произойдет открывание диода 8 и последовательно с резистором 3 через диод 8 включится нижняя часть резистора 7, эта последовательная цепь эквивалентна, новой примерительной цепи компенсационного стабилизатора напряжения, которая формируется после отпирания диода 8, и фиксирует время t - время окончания формирования линейного переднего фронта трапецеидального напряжения и начало формирования постоянного его верхнего значения. Меняя установку резистора 7, можно изменять в широких пределах верхнее значение трапецеидального напряжения (фиг. 2б, пунктир). !

Формирование плоской верхней части трапеции продолжается до времени времени снятия управляющего импульса с двухбаэового диода 5. При этом конденсатор 4 разряжается через цепь эмиттербаза-резистор 6, на выходе формируется напряжение минимальной. величины .00, устройство переведено в исходное состояние. После подачи импульса управления на шину 14 возобновляется формирование трапецеидального напряжения.

При формировании нижнего и верхнего напряжений, а также линейного фронта

5 936 трапецеидального импульса за счет глубокой отрицательной обратной связи через элемент 1, УПТ 2, резистор 3 и 7, диод. 8 обеспечивается низкое выходное сопротивление в генераторе импульсов, свойственное к омпенсационным стабилизаторам напряжения, в ысокая линейность переднего фронта за время t< - 5q,ñràбилиэация нижнего и верлнего значений выходных напряжений, что составляет 10 главные преимущества при использовании этого генератора для модуляции различных генераторов и СВЧ устройств, когдаа требуется независимость параметров трапецеидального напряжения or напряжения И

tl_#_TBBKH на шинах 15 и 17 при непостоянстве нагрузки по выходной шине 16,воздействии внешних дестабилизирующих факторов.

Особенность построения предлагаемого zo устройства состоит в том, что необходимо применять УПТ 2 с высоким входным сопротивлением к инфазным изменениям входного и выходного напряжений.

В случае применения диода 8 с обрат-zs ным током, близким к току заряда конденсатора 4, его анод подключают к вь ходу УПТ 2.

При применении элементов 9-2П302Б, 1 1-2Т603, 13-2ПЗО 1А, 5-2Т 1 17Б„

8-Д220Б, 10-3кОм,. 12-6,8 кОм, 3100 кОм, 6-270 м, 7-10кОм, 40,01 мкФ и изменении напряжения пита« ния на +10% получена стабильность постоянных уровней трапецеидального напряжения не хуже +0,08%, линейность пе- реднего фронта не хуже 1%. Подтверждена воэможность получения импульсов требуемой трапецеидальной формы со стабильными параметрами.

397 6

Формула изобретения

1. Генератор импульсов, содержащий ре гулирующий элемент, подсоединенный входом к источнику питания, а вькодом к выходной шине, усилитель постоянного тока, подключенный выходом к управляющему входу регулирующего элемента, а входом через резистор — к выходной шине и через конденсатор к общей шине, отличающийся тем, что, с целью расширения функциональных воэможностей, в него введены ддухбаэовый диод с резистором в цепи первой базы, переменный резистор и диод, причем эмиттер дэухбазового диода присоединен к azoqy усилителя постоянного тока и через диод подсоединен.к подвижному контакту переменного резистора, включенного между общей и выходной шинами, первая база через резистор подключена к общей шине, а вторая подключена к управляющей шине.

2. Генератор но п. 11 о т л и ч а ю шийся тем, что в нем регулирук щий элемент выполнен в виде полевого транзистора.

3. Генератор по и. 1, о т л и ч аю шийся тем, что в нем усилитель постоянного тока построен по двухкаскадной схеме на МДП и биполярном тран. вист орах.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 598223, кл. Н 03 К 4/49, 17;11.75.

2. Авторское свидетельство СССР

М 365791, кл. Н 03 В 7/00, 12.07.71.
