Реферат

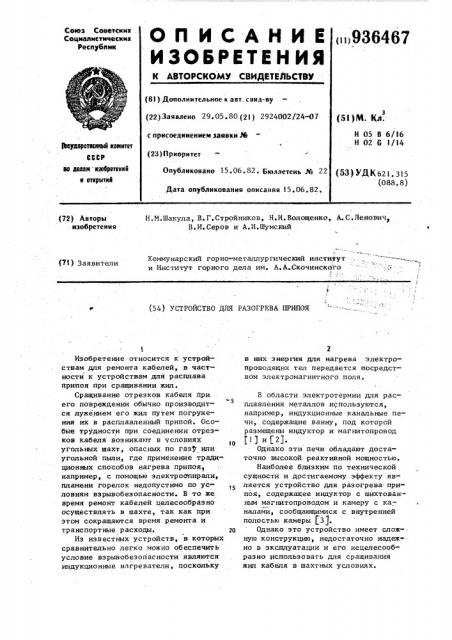

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (iii936467 (6l ) Дополнительное к авт. с вид-ву (22) Заявлено 29. 05.80 (21) 2924002/24-07 (5! )М. Кл.

Н 05 В 6/16

Н 02 6 1/14 с присоединениеет заявки М (23) Приоритет

3Ьеудератеенный кеенпет

СССР ао лелем изобретений н открытн11

ОпУбли ковано 15. 06. 82 ° Бюллетень Р 22

Дата опубликования описанйя 15. 06. 82. (53) УЙ3(621. 315 (088.8) (72) Авторы изобретения

Н.М. Шакула, В. Г.С тройников, Н, И. Волощенко, А. С. Ленович

В.И.Серов и А.И.Шумский I

Коммунарский горно-металлур гический институт и Институт горного дела им. А. А.Скочинского

1 (71) Заявители (54} УСТРОЙСТВО ДЛЯ РАЗОГРЕВА ПРИПОЯ

Изобретение относится к устройствам для ремонта кабелей, в частности к устройствам для расплава припоя при сращивании жил.

Сращивание отрезков кабеля При.

5 его повреждении обычно производит-. ся лужением его жил путем погружения их в расплавленный припой. Особые трудности при соединении отрезков кабеля возникают в условиях угольных шахт, опасных по газу или угольной пыли, где применение традиционных способов нагрева припоя например, с помощью электроопирали, пламени горелок недопустимо по условиям вэрывобезопасности. В то же время ремонт кабелей целесообразно осуществлять в шахте, так как при этом сокращаются время ремонта и транспортные расходы. 20

Из известных устройств, в которых сравнительно легко можно обеспечить условие взрывобезопасности являются индукционные нагреватели, поскольку в них энергия для нагрева электропроводящих тел передается посредством электромагнитного поля.

В области электротермии для расплавления металлов используются, например, индукционные канальные печи, содержащие ванну, под которой размещены индуктор и магнитопровод (1 ) и P2).

Однако эти печи обладают достаточно высокой реактивной мощностью.

Наиболее близким по технической сущности и достигаемому эффекту является устройство для разогрева припоя, содержащее индуктор с шихтованным магнитопроводом и камеру с каналами, сообщающимися с внутренней полостью камеры (3).

Однако это устройство имеет слож-. ную конструкцию, недостаточно надеж» но в эксплуатации и его нецелесообразно использовать для сращивания жип кабеля в шахтных условиях.

936467

Цель изобретения — упрощение конструкции и повышение надежности работы.

Поставленная цель достигается тем, что в устройстве индуктор выполнен 5

Ш-образным, камера - в виде установленной на стержни магнитопровода ванны из листового ферромагнитного материала с размещенной в ней ферромагнитной плитой, жестко прикреплен- 10 ной к основанию ванны и имеющей на стороне, обращенной к рснованию, на участке между стержнями магнитопровода пазы, образующие с поверхностью ванны взаимно перпендикулярные каналы, один из которых параллельны торцам стержней, а другие сообщаются с указанными каналами и с внутренней полостью ванны.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — разрез А-А на фиг. 1, на фиг. 3 — раз, рез Б-Б на фиг. 1 (продольное сечение ферромагнитной плиты) .

Устройство содержит Ш-образный шихтованный магнитопровод 1 с индукционной катушкой 2 на среднем стержне, выполненную из листового ферромагнитного материала ванну 3, ус30 тановленную на свободные стержни

Ш-образного шихтованного магнитопровода l. К основанию ванны 3 изнутри жестко прикреплена ферромаг— нитная плита 4, из конструкционной стали, имеющая форму основания, с пазами в теле плиты 4. обращенными к плоскости основания ванны 3, расположенными на участках ферромагнитной плиты 4 между стержнями Ш-образного шихтованного магнитопровода 1

40 и образующими при соединении ферромагнитной плиты 4 с основанИем ванны 3 каналы 5 и 6, выходящие во внутрь ванны 3, при этом каналы 5 параллельны стержням магнитопровода .45

1, а каналы 6 расположены перпендикулярно каналам 5, причем каналы

5 и б и ванна 3 заполнены припоем 7.

Устройство работает следующим об- 50 разом, Ремонтируемый корабль разделывается и подготавливается к сращиванию жил . Ванна 3, заполненная припоем 7, 55 устанавливается на стержни Ш-образного шихтованного магнитопровода 1.

При этом образуется замкнутая магнитная цепь, в которой после подключения индукционной катушки 2 к источнику питания создается переменный магнитный поток. В нагреваемом устройстве на участках между стержнями магнитопровода магнитный поток разветвляется на два. Часть его проходит через основание ферромагнитной ванны 3 и ее стенки, другая часть через участки фервомагнитной плиты 4, охваченные короткозамкнутыми витками из припоя 7. Короткозамкнутые.витки образуются при предварительном заполнении ванны 3 каналов

5 и 6 расплавленным припоем 7.

При протекании переменного магнитного потока в ковоткозамкнчтых витках наводится ЭДС под действием котовой протекает ток> нагоеваюший припой 7 в каналах 5 и вн тои ванны

3 до плавления припоя на основе олова, Для выравнивания температуры припоя 7 по всему объему ванны 3 корпус последней и ферромагнитная плита 4 выполнены из конструкционной стали и нагреваются за счет потерь электромагнитной энергии при протекании че— рез них переменного магнитного потока.

С этой же целью в конструкции устройства предусмотрены каналы 6, соединенные с каналами 5 и имеющими выход во внутрь ванны у ее стенок для перемещения расплавленного олова из каналов 5 в отдаленные, менее нагретые участки ванны 3.

Интенсивность нагрева и время, необходимое для расплавления припоя

7, зависят от размеров сквозных каналов 5 {размеров короткозамкнутых витков), а также марки применяемого припоя 7 и в среднем составляет 30-45 мин.

Условия, необходимые для выполнения требований взрывобезопасности применительно к рассматриваемой конструкции, легко выполняются расчетом оптимальных параметров ванны 3, толщины ферромагнитной плиты 4 и размеров сквозного канала 5.

После расппавления припоя 7 осуществляется сращивание жил кабеля по известной технологии.

Формула изобретения

Устройство для разогрева припоя, содержащее индуктор с шихтованным ф

b -.b

Составитель В. Столбов

Редактор М.Бандура Техред К.Мыцьо Корректор А.Дзятко

Заказ 4262 78 Тираж 862 Подписное

° ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5.Филиал ППП Патент, г, Ужгород, ул. Проектная, 4

5 9 магнитопроводом и камеру с каналами, сообщающимися с внутренней полостью камеры, о т л и ч а ю— щ е е с я .тем, что, с целью упрощения конструкции и повыщения надежности, индуктор выполнен Ш-образным, камера — в виде установленной на стержни магнитопровода ванны из листового ферромагнитного материала с размещенной в ней ферромагнитной плитой, жестко прикрепленной к основанию ванны и .имеющей на стороне, обращенной к основанию, на участке между стержнями магнитопровода па36467 6 зы, образующие с поверхностью ванны взаимно перпендикулярные каналы, одни из которых параллельны торцам стержней, а другие сообщаются с ука«

s занными каналами и с внутренней полостью ванны.

Источники информации, принятые во внимание при экспертизе

1. Авторское свццетельство СССР

1О В 2 12400, кл. F 27 0 11У06, 1965.

2. Патент США У 3551587, ка. 13-29, 1970.

3. Вайнбер, А.И. Индукционные печи. М., "Энергия", 1967, с. 334-339.
