Фотоматериал для получения прямых позитивов путем использования эффекта сабатье

Фотоматериал для получения прямых позитивов путем использования эффекта сабатье

Иллюстрации

Показать все

Реферат

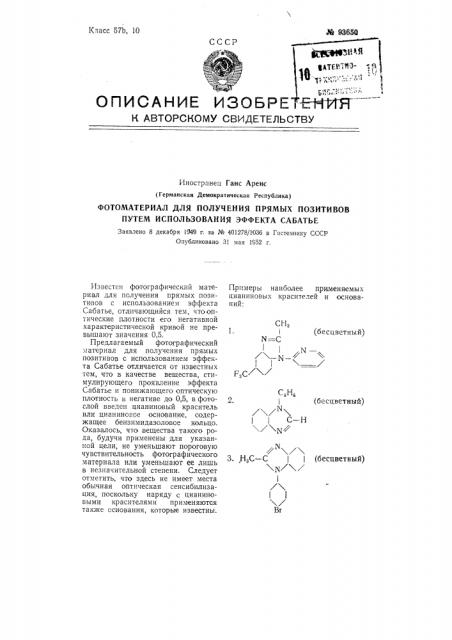

Класс 57Ь, 10

МЬ 93656

СССР

ОПИСАНИЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Иностранец Ганс Аренс (Германская Демократическая Республика) ФОТОМАТЕРИАЛ ДЛЯ ПОЛУЧЕНИЯ ПРЯМЫХ ПОЗИТИВОВ

ПУТЕМ ИСПОЛЬЗОВАНИЯ ЭФФЕКТА САБАТЬЕ

Заявлено 8 декабря 1949 г. за № 401278/1036 в Гостехнику СССР

Опубликовано 31 мая 1%2 г.

С,Н, 1 г г""

) С вЂ” Н

,б Ф (бесцветный) Известен фотографический материал для получения прямых позитивов с использованием эффекта

Сабатье, отличающийся тем, чтооптические плотности его негативной характеристической кривой не превышают значения 0,5.

Предлагаемый фотографический материал для получения прямых позитивов с использованием эффекта Сабатье отличается от известных тем, что в качестве вещества, стимулирующего проявление эффекта

Сабатье и понижающего оптическую плотность в негативе до 0,5, в фотослой введен цианиновый краситель или цианиновое основание, содержащее бензимидазоловое кольцо.

Оказалось, что,вещества такого рода, будучи применены для указанной цели, не уменьшают пороговую чувствительность фотографического материала или уменьшают ее лишь в незначительной степени. Следует отметить, что здесь не имеет места обычная оптическая сенсибилизация, поскольку наряду с цианиновыми красителями применяются также основания, которые известны.

Примеры наиболее применяемых цианиновых красителей и оснований:

СНз (бесцветный)

N=C ! б" д

Г

F,Сб "б

Ф,."

3. Н,C — С (бесцветный) ", ! б

,б

Вг сн, сн, б н,со,...,,,о,ж, с — сн=сн — сн с

; г

1 1 с2 б сн3

+ (оранжевый)

J— с2 нь сн, сн., 1 с" с,, „,,м, с с — сн=сн — сн= с б / / /

1 1 с,н, сн.„

+ (желто-оранжевый)

С10,— б б б" 1 с--cH=CH — cH=C

,б; б, б г

1 с,н„, с,н,, (синевато-красный)

J—

+ (красный)

J—

НС,, Д, 1:,,Ь, сн„ сн,! с — сн=с — сн=с н„.с " " >

1 с,н., с,н„. (красный, СН3 СНз (С й)з — 0 0 СЩ б с. с — сн=сн — сн=с б б

1 1 сн, сн, + (желтыи)

С10,—

Р;,1 с — сн=сн — сн=с б р б ",р б б

1 1 с,,н, сн, (сине-красный) 3 с-Н З сн,, сн., 1 с. сб

Рб б с — CH =Сн — Сн =-.С н.сб "б "" сн, ) ! 1 сн,, сн,, № 93650 б

1 с,н,,„„, (С,Н,1, с-сн=с-сн=с

,б",р N,"",б ! сн, с,н, + (фиолетовый)

С10,—

12 н,со 3/3/L ! ! — +

\1 1/;б суСН (желто-оранжевый) !

3 сн, с,н,, l

Москва. Стандартгиз. 1952 г.

Целесообразно при этом брать эмульсии, работающие с самого начала мягко и отличающиеся ранней и ясной соляризацией. Такого рода эмульсии, как известно:, получаются при большом избытке бромистой соли в исходном составе. Это, однако, не ооязательно. Добавку органического стимулирующего вещества можно производить перед промывкой или после нее.

Пример пригодной эмульсии:

Раствор !.

Воды........ 100 сма

Азотнокислого серебра . 10 г

Добавляют аммиак до,растворения образующегося сначала осадка.

Раствор 2.

Воды........ 100 сма

Бромистого калия... 8 г

Иодистого калия... 0,3 г

Желатины...... 18 г

К раствору 2 при температуре

40 — 60 С быстро приливают раствор 1 с той же температурой, после чего эмульсию перемешивают в течение 5 мин., охлаждают до 40 С и добавляют в нее 30 г сухой желатины.

Эмульсию разводят водой до объема 600 см и добавляют в нее

7 см раствора 1: 500 красителя, соответствующего структурнсй формуле 5.

Фотографический материал, получаемый в результате полива ЗО см этой эмульсии на пластинку

18Х24 см и обычной сушки, можно обрабатывать следующим образом:

После экспонирования в камере материал проявляется 4 мин. в проявителе «Агфа» 1:

Воды........ 1 л

Метола...,... 5 г

Гидрохинона . . . . . 6 »

Сульфита натрия безводного..... 40» или кристаллического .. 80»

Бромистого калия... 2»

Затем, не вынимая из проявителя, материал засвечивают 6 сек. белым светом лампы накаливания с освещенностью 3 тк и проявляют еще 5 мин.

Предмет изобретения

Фотоматериал для получения прямых позитивов пугем использсвания эффекта Сабатье, имеющий оптическую плотность не более 0,5, отличающийся тем, что, с целью стимуляции появления эффекта Сабатье, в его фотослой в качестве вещества, понижающего оптическую плотность материала без существенного изменения его предельной чувствительности, введен цианиновый краситель или цианиповое основание.
