Реферат

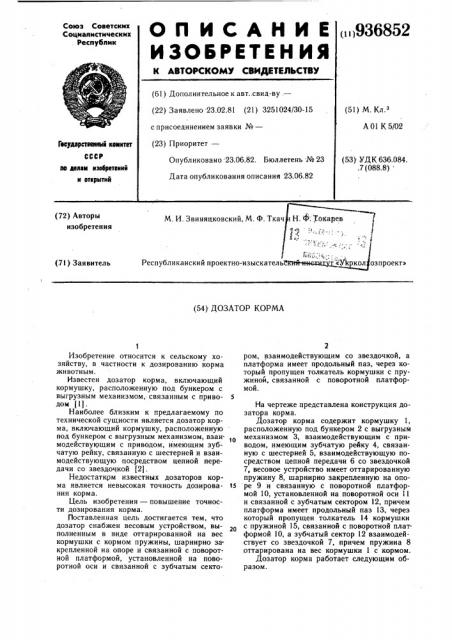

ОП ИСАН ИЕ (, 1)936852

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт..свид-ву .— (22) Заявлено 23.02.81 (21) 3251024/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

А01 К5/02

Гееудлрстваллмл кемитет (53) УДК 636.084..7(088.8 )

СССР

Опубликовано 23.06.82. Бюллетень № 23

Дата опубликования описания 23.06.82 ле делам лзабретенлй и еткрмтий (72) Авторы изобретения

М. И. Звиняцковский, М. Ф. Тка (.71) Заявитель

Республиканский проектно-изыскател зпроект» (54) ДОЗАТОР КОРМА

Изобретение относится к сельскому хозяйству, в частности к дозированию корма животным.

Известен дозатор корма, включающий кормушку, расположенную под бункером с выгрузным механизмом, связанным с приво- 5 дом (1).

Наиболее близким к предлагаемому по технической сущности является дозатор корма, включающий кормушку, расположенную под бункером с выгрузным механизмом, взаи- 1О модействующим с приводом, имеющим зубчатую рейку, связанную с шестерней и взаимодействующую посредством цепной передачи со звездочкой (2).

Недостаткрм известных дозаторов корма является невысокая точность дозирова- 15 ния корма.

Цель изобретения — повышение точности дозирования корма.

Поставленная цель достигается тем, что дозатор снабжен весовым устройством, выполненным в виде оттарированной на вес кормушки с кормом пружины, шарнирно закрепленной на опоре и связанной с поворотной платформой, установленной на поворотной оси и связанной с зубчатым секто2 ром, взаимодействующим со звездочкой, а платформа имеет продольный паз, через который пропущен толкатель кормушки с пружиной, связанной с поворотной платформой.

На чертеже представлена конструкция дозатора корма.

Дозатор корма содержит кормушку 1, расположенную под бункером 2 с выгрузным механизмом 3, взаимодействующим с приводом, имеющим зубчатую рейку 4, связанную с шестерней 5, взаимодействующую посредством цепной передачи 6 со звездочкой

7, весовое устройство имеет оттарированную пружину 8, шарнирно закрепленную на опоре 9 и связанную с поворотной платформой 10, установленной на поворотной оси ll и связанной с зубчатым сектором 12, причем платформа имеет продольный паз 13, через который пропущен толкатель 14 кормушки с пружиной 15, связанной с поворотной платформой 10, а зубчатый сектор 12 взаимодействует со звездочкой 7, причем пружина 8 оттарирована на вес кормушки 1 с кормом.

Дозатор корма работает следующим образом.

936852

Формула изобретения

ВНИИПИ Заказ 4105/I Тираж б99 Подписное

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

11одготовленная к приему корма кормушка 1 подается на поворотную платформу 10, которая находится в наклонном положении под действием предыдущей кормушки, заполненной заданной порцией корма. По мере освобождения поворотной платформы 10 от предыдущей кормушки с порцией корма, последующая кормушка подается на ее место, воздействуя своей массой на толкатель 14, который пропустив кормушку 1, под действием пружины 15 возвращается в исходное 10 положение.

Поворотная платформа 1О под действием оттарированной пружины 8 возвращается в исходное положение, поворачиваясь вокруг опоры 9 вместе с зубчатым сектором 12, который воздействует на шестерню 5 и вращает ее с помощью звездочки 7 и цепной передачи 6.

Шестерня 6 перемещает зубчатую рейку 4 в направлении открывания бункера 2, для выгрузки из него корма в кормушку 1. щ

По мере заполнения кормушки 1 поворотная платформа 10 сжимает оттарированную пружину 8 и опускается, поворачиваясь вокруг поворотной оси 11 вместе с зубчатым сектором 12, который посредством звездочки 7, цепной передачи 6 и шестерни 5 пере- 25 мещает зубчатую рейку 4 в обратном направлении, перекрывая выгрузку корма из бункера 2 в кормушку 1.

При опускании поворотной платформы

10, стенка ее продольного паза 13 воздействует на толкатель 14, который поворачивается и продвигает кормушку 1 вдоль поворотной платформы 10, обеспечивая, тем самым, равномерное распределение корма в кормушке.

В крайнем нижнем положении поворотной платформы 10 и заполнении кормушки

1 кормом, выгрузной механизм 3 перекрывает бункер 2, порожняя кормушка подается под загрузку, а с кормом выталкивается ею с поворотной платформы 10 и т.д.

Норма выдачи корма регулируется начальной установкой зубчатой рейки 4.

Таким образом, дозатор обеспечивает повышение точности выдачи корма.

1. Дозатор корма, включающий кормушку, расположенную под бункером с выгрузным механизмом, взаимодействующим с приводом, имеющим зубчатую рейку, связанную с шестерней и взаимодействующую посредством цепной передачи со звездочкой, отличающийся тем, что, с целью повышения точности дозирования корма, он снабжен весовым устройством, выполненным в виде оттарированной на вес кормушки с кормом пружины, шарнирно закрепленной на опоре и связанной с поворотной платформой, установленной на поворотной оси и связанной с зубчатым сектором, взаимодействующим со звездочкой.

2. Дозатор по п. 1, отличающийся тем, что платформа имеет продольный паз, через который пропущен толкатель с пружиной, связанной с поворотной платформой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 634718, кл. А 01 К 5/02, 1978.

2. Авторское свидетельство СССР № 649378, кл. А 01 К 5/02, 1979 (прототип).
