Устройство для тренировки спортсменов

Устройство для тренировки спортсменов

Иллюстрации

Показать все

Реферат

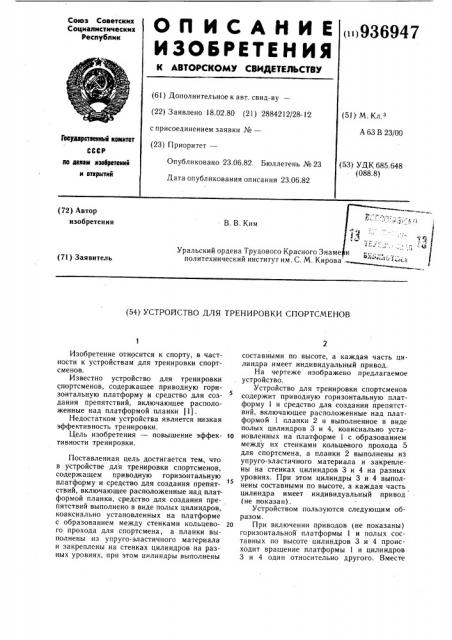

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ())) 936947 (6! ) Дополнительное к авт. свид-ву— (22) Заявлено 18.02.80 (21) 2884212/28-12 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

А 63 В 23/00

Гасударственные кемитет

СССР

Опубликовано 23.06.82. Бюллетень №23

Дата опубликования описания 23.06.82 (53) УДК 685.648 (088.8 ) ло делам изобретений к етерытий (72) Автор изобретения

В. В. Ким т fj

Уральский ордена Трудового Красного Знаме политехнический институт им. С. М. Кирова . (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ СПОРТСМЕНОВ

Изобретение относится к спорту, в частности к устройствам для тренировки спортсменов.

Известно устройство для тренировки спортсменов, содержащее приводную горизонтальную платформу и средство для соз5 дания препятствий, включающее расположенные над платформой планки (1).

Недостатком устройства является низкая эффективность тренировки.

Цель изобретения — повышение эффек- 1о тивности тренировки.

Поставленная цель достигается тем, что в устройстве для тренировки спортсменов, содержащем приводную горизонтальную платформу и средство для создания препят15 ствий, включающее расположенные над платформой планки, средство для создания препятствий выполнено в виде полых цилиндров, коаксиально установленных на платформе с образованием между стенками кольцево- 2о го прохода для спортсмена, а планки выполнены из упруго-эластичного материала и закреплены на стенках цилиндров на разных уровнях, при этом цилиндры выполнены составными по высоте, а каждая часть цилиндра имеет индивидуальный привод.

На чертеже изображено предлагаемое устройство.

Устройство для тренировки спортсменов содержит приводную горизонтальную платформу 1 и средство для создания препятствий, включающее расположенные над платформой 1 планки 2 и выполненное в виде полых цилиндров 3 и 4, коаксиально установленных на платформе 1 с образованием между их стенками кольцевого прохода 5 для спортсмена, а планки 2 выполнены из упруго-эластичного материала и закреплены на стенках цилиндров 3 и 4 на разных уровнях. При этом цилиндры 3 и 4 выполнены составными по высоте, а каждая часть цилиндра имеет индивидуальный привод (не показан).

Устройством пользуются следующим образом.

При включении приводов !не показаны) горизонтальной платформы 1 и полых составных по высоте цилиндров 3 и 4 происходит вращение платформы 1 и цилиндров

3 и 4 один относительно другого. Вместе

936947

Составитель В. Буланов

Техред А. Бойкас Корректор Н. Стец

Тираж 400 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 с цилиндрами 3 и 4 вращаются и упругоэластичные планки 2, которые препятствуют продвижению находящегося в проходе 5 спортсмена.

При этом тренером ставится задача по комплексному развитию физических качеств спортсмена, таких как: быстрота, сила, ловкость и выносливость. Это достигается посредством преодоления спортсменом препятствий, выполненных в виде упруго-эластичных планок 2, которые за счет изменения своих положений создают для спортсмена всевозможные неудобства ситуации, которые перестраивают его двигательную деятельность.

Устройство для тренировки спортсменов повышает эффективность тренировки.

Формула изобретения

Устройство для тренировки спортсменов, содержащее приводную горизонтальную платформу и средство для создания препятствий, включающее расположенные над платформой планки, отличающееся тем, что, с целью повышения эффективности тренировки, средство для создания препятствий выполнено в виде полых цилиндров, коаксиально установленных на платформе с образованием между стенками кольцевого прохода для спортсмена, а планки выполнены из упруго-эластичного материала и закреп10 лены на стенках цилиндров на разных уровнях, при этом цилиндры выполнены составными по высоте, а каждая часть цилиндра имеет индивидуальный привод.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2685110/28 — 12, кл. А 63 В 23/00, ! 978.
