Реферат



Союз Советских

Социалистических

Республик

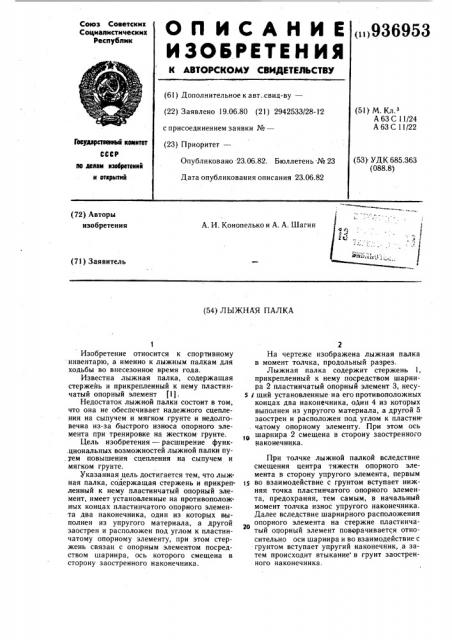

ОП ИСАНИЕ

< >936

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт..свид-ву— (22) Заявлено 19.06.80 (21) 2942533/28-12 с присоединением заявки №вЂ” (51) М. Кл.

А 63 С 11/24

А63С 1!/22

СССР (53) УДК 685.363 (088.8 ) Опубликовано 23.06.82. Бюллетень № 23

Дата опубликования описания 23.06.82 по делам кзееретений и еткрмтий (72) Авторы изобретения

А. И. Конопелько и А. А. Шагин (71) Заявитель (54),ЛЫЖНАЯ ПА,ЛКА ввУ 1вРстеевкмк " тет (23) Приоритет—

Изобретение относится к спортивному инвентарю, а именно к лыжным палкам для ходьбы во внесезонное время года.

Известна лыжная палка, содержащая стержень и прикрепленный к нему пластинчатый опорный элемент (1).

Недостаток лыжной палки состоит в том, что она не обеспечивает надежного сцепления на сыпучем и мягком грунте и недолговечна из-за быстрого износа опорного элемента при тренировке на жестком грунте.

Цель изобретения — расширение функ.циональных возможностей лыжной палки пу. тем повышения сцепления на сыпучем и мягком грунте.

Указанная цель достигается тем, что лыжная палка, содержащая стержень и прикрепленный к нему пластинчатый опорный элемент, имеет установленные на противоположных концах пластинчатого опорного элемента два наконечника, один из которых выполнен из упругого материала, а другой заострен и расположен под углом к пластинчатому опорному элементу, при этом стержень связан с опорным элементом посредством шарнира, ось которого смещена в сторону заостренного наконечника.

На чертеже изображена лыжная палка в момент толчка, продольный разрез.

Лыжная палка содержит стержень 1, прикрепленный к нему посредством шарнира 2 пластинчатый опорный элемент 3, несу5 / щий установленные на его противоположных концах два наконечника, оЛин 4 из которых выполнен из упругого материала, а другой 5 заострен и расположен под углом к пластин. чатому опорному элементу. При этом ось

io шарнира 2 смещена в сторону заостренного наконечника.

При толчке лыжной палкой вследствие смещения центра тяжести. опорного элемента в сторону упругого элемента, первым д во взаимодействие с грунтом вступает нижняя точка пластинчатого опорного элемента, предохраняя, тем самым, в начальный момент толчка износ упругого наконечника.

Далее вследствие шарнирного расположения опорного элемента на стержне пластинчатый опорный элемент поворачивается относительно оси шарнира и во взаимодействие с грунтом вступает упругий наконечник, а затем происходит втыкание в грунт заостренного наконечника.

936953

Формула изобретения

Составитель Л.,Левицкий

Редактор Н. Бобкова Техред А. Бойкас Корректор А. Ференц

Заказ 4111/6 Тираж 400 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Предлагаемая лыжная палка обеспечивает надежное сцепление как на сыпучих грунтах, так и на грунтах различной твердости, обеспечивая эффективную тренировку лыжников во внесезонное время года.

Лыжная палка, содержащая стержень и прикрепленный к нему пластинчатый опорный элемент, отличающаяся тем, что, с целью расширения ее функциональных возможностей путем повышения сцепления на сыпучем и мягком грунте, она имеет установленные на противоположных концах плас( тинчатого опорного элемента два наконечника, один из которых выполнен из упругого материала, а другой заострен и расположен под углом к пластинчатом у опорному элементу, при этом стержень связан с опорным элементом посредством шарнира, ось которого смещена в сторону заостренного наконечника.

Источники информации, принятые во внимание 11ри экспертизе

1. Авторское свидетельство СССР № 619196, кл. А 63 С 11/24, 1978.
