Устройство для дробления и смешивания минеральных и органических кормовых веществ

Устройство для дробления и смешивания минеральных и органических кормовых веществ

Иллюстрации

Показать все

Реферат

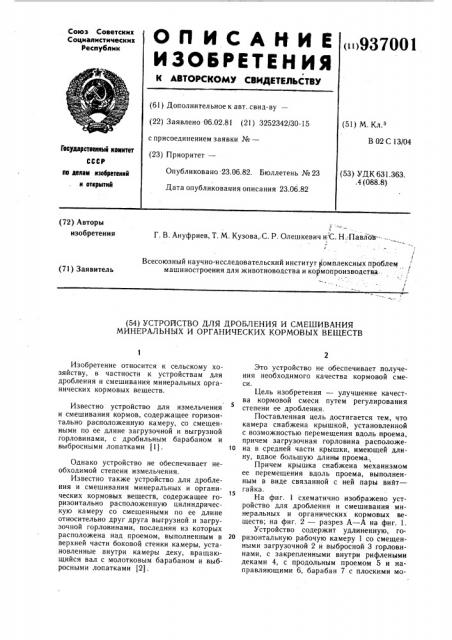

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()937001 (61) Дополнительное к авт..свид-ву— (22) Заявлено 06.02.81 (21) 3252342/30-15 с присоединением заявки №вЂ” (51) M. Кл.3

В 02 С 13/04

СССР

Опубликовано 23.06.82. Бюллетень №23

Дата опубликования описания 23.06.82 (53) УДК 631.363..4 (088.8) Ito делам изобретений н аткрмтий (72) Авторы изобретения

Г. В. Ануфриев, Т. М. Кузова,.С. P. Олешкевич и С. Н.:Павлоъ--Всесоюзный научно-исследовательский институт комплексных проблем машиностроения BJIH животноводства и кормопроизводства.. (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДРОБЛЕНИЯ И СМЕШИВАНИЯ

МИНЕРАЛЬНЫХ И ОРГАНИЧЕСКИХ КОРМОВЫХ ВЕЩЕСТВ

Геа7даретвеннмй камнтет

23) Приоритет—

Изобретение относится к сельскому хозяйству, в частности к устройствам для дробления и смешивания минеральных органических кормовых веществ.

Известно устройство для измельчения

5 и смешивания кормов, содержащее горизонтально расположенную камеру, со смещенными по ее длине загрузочной и выгрузной горловинами, с дробильным барабаном и выбросными лопатками (1). о

Однако устройство не обеспечивает необходимой степени измельчения.

Известно также устройство для дробления и смешивания минеральных и органи15 ческих кормовых веществ, содержащее горизонтально расположенную цилиндрическую камеру со смещенными по ее длине относительно друг друга выгрузной и загрузочной горловинами, последняя из которых расположена над проемом, выполненным в 20 верхней части боковой стенки камеры, установленные внутри камеры деку, вращающийся вал с молотковым барабаном и выбросными лопатками (2).

Это устройство не обеспечивает получения необходимого качества кормовой смеси.

Цель изобретения — улучшение качества кормовой смеси путем регулирования степени ее дробления.

Поставленная цель достигается тем, что камера снабжена крышкой, установленной с возможностью перемещения вдоль проема, причем загрузочная горловина расположена в средней части крышки, имеющей длину, вдвое большую длины проема, Причем крышка снабжена механизмом ее перемещения вдоль проема, выполненным в виде связанной с ней пары вийт— гайка.

На фиг. 1 схематично изображено устройство для дробления и смешивания минеральных и органических кормовых веществ; на фиг. 2 — разрез А — А на фиг. 1.

Устройство содержит удлиненную, горизонтальную рабочую камеру 1 со смещенными загрузочной 2 и выбросной 3 горловинами, с закрепленными внутри рифлеными деками 4, с продольным проемом 5 и направляющими 6, барабан 7 с плоскими мо937001 лотками 8 и молотками 9, рабочие грани которых повернуты под углом к плоскости их движения, и выбросными лопатками 10, крышку 11, в средней части которой расположена загрузочная горловина. Крышка снабжена опорными накладками 12, фиксирующие эксцентриковые валы 13, закрепленные в опорных кронштейнах 14, снабженные поворотными рукоятками 15, расположенные над накладками, устройством для перемещения крышки с загрузочной горловиной, в виде винтовой пары с гайкой 16, закрепленной на крышке, и винтом !7 с упорной шайбой !8, могущим вращаться в подшипниковой опоре !9 посредством штурвала 20. Длина крышки 11 вдвое больше длины проема 5.

Устройство работает следующим образом.

5 0

Поток непрерывно дозируемых минеральных и органических компонентов поступает в рабочую камеру через загрузочную горловину 2, захватывается вращающимся барабаном 7 и приводится в быстрое враща20 тельное движение по спирали вдоль рабочей камеры к выбросной горловине 3, подвергаясь непрерывным ударам дробильных молотков 8 и 9 и противоударных поверхностей рифленых дек 4. Одновременно с дроб- 25 лением производится активное смешивание частиц обрабатываемых материалов в однородную массу. ляющйм 6 посредством винтовой пары 16 и 17 и штурвала 20. В рабочем положении загрузочная горловина фиксируется эксцентриковыми валами 13 при их повороте за рукоятку 1 5. При этом вследствие плотного прижатия эксцентриковыми валами опор40 ных накладок 12 к направляюгцим 6 на

Интенсивность этих операций регулируетЗо сН изменением продолжительности обработки материалов в рабочей камере путем изменения расстояния между загрузочной и выбросной горловинами. Это расстояние изменяется путем перемещения горловины

2 с крышкой 11 вдоль проема 5 по направвсей длине их сопротивления обеспечивается герметизация рабочей камеры.

Наиболее тонкое измельчение и высококачественное смешивание обрабатываемых материалов достигается при наибольшем удаления загрузочной горловины от выбросной. При обработке более мягких материалов или при отсутствии необходимости их тонкого измельчения, загрузочная горловина перемещается в сторону выбросной горловины.

Предлагаемое устройство просто по конструкции и надежно в эксплуатации.

Формула изобретения !.Устройство для дробления и смешивания минеральных и органических кормовых веществ, содержащее горизонтально расположенную цилиндрическую камеру со смещенными по ее длине относительно друг друга выгрузной и загрузочной горловины, последняя из которых расположена над проемом, выполненным в верхней части боковой стенки камеры, установленные внутри камеры деку, вращающийся вал с молотковым барабаном и выбросными лопатками, отличающееся тем, что, с целью улучшения качества кормовой смеси путем регулирования степени ее дробления, камера снабжена крышкой, установленной с возможностью перемещения вдоль проема, причем загрузочная горловина расположена в средней части крышки, имеющей длину, вдвое большую длины проема.

2. Устройство по и. 1, отличающееся тем, что крышка снабжена механизмом ее перемещения вдоль проема, выполненным в виде связанной с ней пары винт — гайка.

Источники информации, принятые во внимание при экспертизе

l. Лвторское свидетельство СССР

¹ 169928 1963

2. Патент СШЛ ¹ 3554454, кл. 241 — 73, 1971.

937001

3 сРиг.1

)Ц 1

Д-А
