Реферат

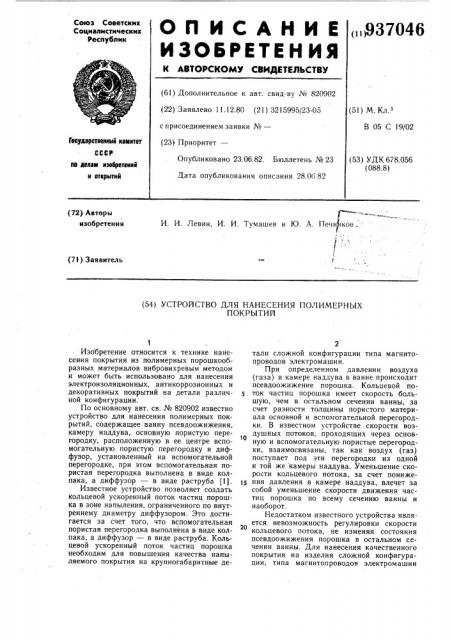

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

„,>937046 (61) Дополнительное к авт. свид-ву ¹ 820902 (22) Заявлено 11.12.80 (21) 3215995/23-05 с присоединением заявки ¹â€” (23) Приоритет—

Опубликовано 23.06.82. Бюллетень № 23

Дата опубликования описания 28.06 82 (51) М. Кл.з

В 05 С 19/02

Гооударстееииый комитет

СССР (53) УДК 678.056 (088.8) пв делам изооретеиий и открытий

И. И. Левин, И. И. Тумашев и Ю. А. Печн ков (72) Авторы изобретен и я (7 I ) Зая вител ь (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОЛИМЕРНЫХ

ПОКРЫТИЙ

Изобретение относится к технике нанесения покрытия из полимерных порошкообразных материалов вибровихревым методом и может быть использовано для нанесения электроизоляционных, антикоррозионных и декоративных покрытий на детали различной конфигурации.

По основному авт. св. № 820902 известно устройство для нанесения полимерных покрытий, содержащее ванну псевдоожижения, камеру наддува, основную пористую перегородку, расположенную в ее центре вспомогательную пористую перегородку и диффузор, установленный на вспомогательной перегородке, при этом вспомогательная пористая перегородка выполнена в виде колпака, а диффузор — в виде раструба (1).

Известное устройство позволяет создать кольцевой ускоренный поток частиц порошка в зоне напыления,.ограниченного по внутреннему диаметру диффузором. Это достигается за счет того, что вспомогательная пористая перегородка выполнена в виде колпака, а диффузор — в виде раструба. Кольцевой ускоренный поток частиц порошка необходим для повышения качества напыляемого покрытия на крупногабаритные де2 тали сложной конфигурации типа магнитопроводов электромашин.

При определенном давлении воздуха (газа) в камере наддува в ванне происходит псевдоожижение порошка. Кольцевой поток частиц порошка имеет скорость большую, чем в остальном сечении ванны, за счет разности толщины пористого материала основной и вспомогательной перегородки. В известном устройстве скорости воздушных потоков, проходящих через основную и вспомогательную пористые перегородки, взаимосвязаны, так как воздух (газ) поступает под эти перегородки из одной и той же камеры наддува. Уменьшение скорости кольцевого потока, за счет пониже15 ния давления в камере наддува, влечет за собой уменьшение скорости движения частиц порошка по всему сечению ванны и наоборот.

Недостатком известного устройства является невозможность регулировки скорости кольцевого потока, не изменяя состояния псевдоожижения порошка в остальном сечении ванны. Для нанесения качественного покрытия на изделия сложной конфигурации, типа магнитопроводов электромашин

937046 с различной длиной пакета, необходимо изменять скорость кольцевого потока частиц порошка в зоне напыления детали.

Для магнитопровода с большой длиной пакета, а значит и паза, необходима более .высокая скорость прохождения воздушнопорошковой смеси через пазы магнитопровода, чтобы исключить налипание (залипание) порошка внутри паза и получить более равномерное покрытие по всей длине паза.

Для магнитопроводов с небольшой длиной пакета скорость кольцевого потока должна быть меньше, так как при большой скорости частиц порошка происходит более интенсивный обдув нагретого магнитопровода в зоне напыления, что приводит к значительному охлаждению детали и нестабильному по толщине покрытию.

Кроме того, при нанесении покрытия на детали простой конфигурации необходимо в ванне создать равномерный по плотности и скорости движения частиц порошка полимерный слой, т.е. получить равномерное

«кипение» порошка. Для этого необходимо уровнять воздушные потоки, проходящие через основную и вспомогательную пористые перегородки.

Цель изобретения — повышение качества покрытия на изделиях различной конфигурации.

Поставленная цель достигается тем, что в устройстве для нанесения полимерных покрытий вспомогательная пористая перегородка снабжена расположенной в камере над- зо дува форкамерой с воздухопроводом, имеющим регулятор давления газа.

На чертеже схематично изображено предлагаемое устройство.

Устройство для нанесения полимерных покрытий содержит камеру 1 наддува, форкамеру 2, воздухопровод 3 с регулятором

4 давления, основную 5 и вспомогательную

6 пористые перегородки, ванну 7 псевдоожижения и диффузор 8.

Устройство работает следующим образом. 40

В камеру 1 наддува и форкамеру 2, при открытом регуляторе 4 давления в воздухопроводе 3, поступает под определенным давлением сжатый воздух (газ), который проходя через основную 5 и вспомогательную 6 пористые перегородки, псевдоожижает порошок, находящийся в ванне 7. При максимально открытом регуляторе давления давление воздуха в обеих камерах одинаково, в результате чего создается кольцевой ускоренный поток частиц порошка в зоне напыления, ограниченной по внутреннему диаметру диффузором 8. Для уменьшения воздушного потока, проходящего через вспомогательную пористую перегородку, в форкамере снижают давление воздуха (газа) при помощи регулятора давления.

За счет регулирования давления в форкамере имеется возможность получения различного состояния псевдоожиженной среды порошка в зоне напыления изделия от спокойного «кипения» до максимально допустимой скорости кольцевого потока частиц порошка.

Использование предлагаемого устройства повышает универсальность ванны напыления и позволяет повысить качество наносимог покрытия на изделия различной конфигурации и снизить брак при напылении магнитопроводов с различной длиной пакета на 10 — 20О/р.

Формула изобретения

Устройство для нанесения полимерных покрытий по авт. св. № 820902, отличаюи ееся тем, что, с целью повышения качества покрытия на изделиях различной конфигурации, вспомогательная пористая перегородка снабжена расположенной в камере наддува форкамерой с воздухопроводом, имеющим регулятор давления.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 820902, кл. В 05 С 19/02, 1979 (прототип).
