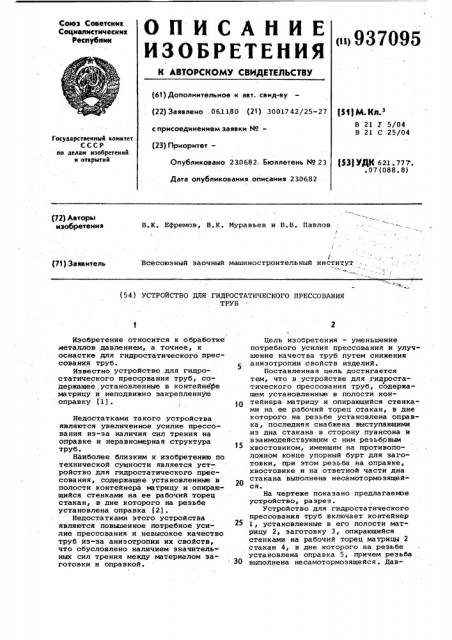

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<п> 937095 (61) Дополнительное к авт. свмд-ву (22) Заявлено 06.1180 (21) 30017 42/25-27

51 М Кл з

В 21 J 5/04

В 21 С 25/04 с присоединением заявки М—

Государственный комитет

СССР по делам изобретений. и открытий (23) ПриоритетОпубликовано 23.0682. Бюллетень Мо 23 ($3) УДК 621. 777. . 07 (088. 8) Дата опубликования описания 2306.82 (72) Авторы изобретемия

В.К. Ефремов, В.К. Муравьев и В.В. Павлов (71) Заявитель

Всесоюзный заочный машиностроительный институт . (54) УСТРОИСТВО ДЛЯ ГИДРОСТАТИЧЕСКОГО ПРЕССОВАНИЯ

ТРУБ

Изобретение относится к обработке металлов давлением, а точнее, к оснастке для гидростатического .прессования труб.

Известно устройство для гидростатического прессования труб, содержащее .установленные в контейнере матрицу и неподвижно закрепленную оправку (1).

Недостатками такого устройства являются увеличенное усилие прессования из-за наличия сил трения на оправке и неравномерная структура труб.

Наиболее близким к изобретению по технической сущности является устройство для гидростатического прессования, содержащее установленные в полости контейнера ьатрицу и опирающийся стенками на ее рабочий торец стакан, в дне которого на резьбе установлена оправка (2).

Недостатками этого устройства являются повышенное потребное усилие прессования и невысокое качество труб иэ-эа аниэотропии их свойств, что обусловлено наличием значительных сил трения между материалом заготовки и оправкой.

Цель изобретения — уменьшение потребного усилия прессования и улучшение качества труб путем снижения аниэотропии свойств иэделий.

Поставленная цель достигается тем, что в устройстве для гидростатического прессования труб, содержащем установленные в полости контейнера матрицу и опирающийся стенками на ее рабочий торец стакан, в дне которого на резьбе установлена оправка, последняя снабжена выступающими из дна стакана в сторону пуансона и взаимодействующим с ним реэьбовым хвостовиком, имеющим на противоположном конце упорный бурт для заготовки, при этом резьба на оправке, хвостовике и на ответной части дна стакана выполнена несамотормоэящейся.

На чертеже показано предлагаете устройство, разрез.

Устройство для гидростатического прессования труб включает контейнер

1, установленные в его полости матрицу 2, заготовку 3, опирающийся стенками на рабочий торец матрицы 2 стакан 4, в дне которого на резьбе установлена оправка 5, причем резьба

З0 выполнена несамотормоэящейся. Дав937095

Формула изобретения ление в полости контейнера созцается . пуансоном б.

Устройство работает следующим образом.

В контейнере 1 устанавливают матрицу 2, через очко которой происходит прессование, помещают трубную заготовку 3 и стакан 4 с оправкой 5.

Полость контейнера заливают рабочей жидкостью

При движении пуансона б увеличи- lO вается давление жидкости и начинается процесс истечения трубной заготовки 3 в зазор между матрицей 2 и оправкой 5.

Так как на конце оправки 5 с стороны пуансона и. в дне стакана 4, жестко закрепленном в контейнере, выполнена несамотормоэящаяся резьба, одновременно с течением металла и движением оправки в продольном направлении происходит принудительное вращение оправки и обжатой вокруг нее трубной заготовки. Верхний торец заготовки подпирается выполненным на оправке 5 буртом 7.

Таким образом, под действием гид— ростатического давления и осевой силы заготовка 3 выпрессовывается через матрицу 2.

Использование изобретения позволяет снизить потребное усилие гидропрессования, а также повысить качество изделия за счет снижения анизотропии механических свойств обра батываемого.материала..

Устройство для гидростатического прессования труб, содержащее установленные в полости контейнера матрицу и опирающийся стенками на ее рабочий торец стакан, в дне которого на резьбе установлена оправка, о тл и ч а ю щ е е с я тем, что, с целью уменьшения потребного усилия прессования и улучшения качества труб, оправка снабжена выступающим из дна стакана в сторону пуансона взаимодействующим с ним резьбовым хвостовиком, имеющим на противоположном конце упорный бурт. для заготовки, при этом резьба на оправке, хвостовике и на ответной части дна стакана выполнена несамотормоэящейся.

Источники информации, принятые во внимание при экспертизе

1. Механические свойства материалов под высоким давлением, Под ред. Х.Л. Пью. Вып. 2. М., Мир,.

1973, с. 94.

2. Езерский К.И. и Соломоник Е.Я.

Гидростатическое выдавливание. М., ВИЛС 1968, с. 37, рис. 19 (прототип) .
