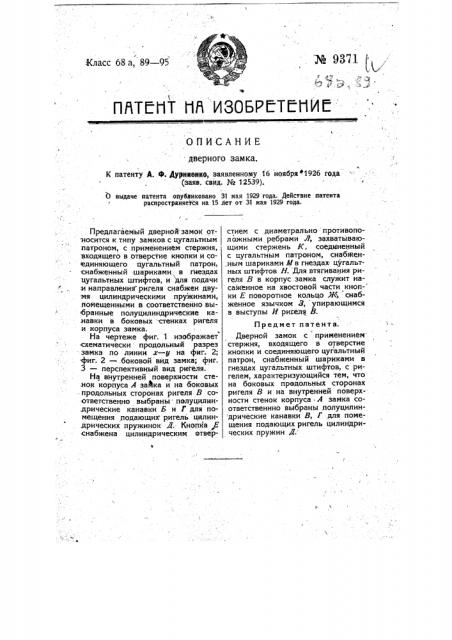

Класс 68 а, 89 — 95 № 9371 (ПЯТ(:НТ liR _#_305PCTDliME

ОПИСАНИЕ дверного замка.

К патенту А. ф. Дурнивнко, заявленному 16 ноября 1926 года (заяв. свид. № 12539).

О выдаче патента опубликовано 31 мая 1929 года. Действие патента распространяется на 15 лет от 31 мая 1929 года.

Предлагаемый дверной замок относится к типу замков. с цугальтным патроном, с применением стержня, входящего в отверстие кнопки и со единяющего цугальтный патрон, снабженный шариками.- в гнездах цугапьтных штифтов, и для подачи и направления ригеля снабжен двумя цилиндрическими пружинами, помещенными в соответственно выбранные полуцилиндрические ка.навки в боковых -стенках ригеля и корпуса замка.

На чертеже фиг. 1 изображает схематически продольный разрез замка по линии л — у на фиг. 2; фиг 2 —,боковой вид замка; фиг.

3 — перспективный вид ригеля.

На вйутренней поверхности стенок корпуса А замка и на боковых продольных сторонах ригеля В соответственно выбраны. пэлуцилиндрические канавки Б и Г для помещения подающих ригель. цилиндрических пружинок Я. Кнопка Е

<набжена цилиндрическим Отверстием с диаметрально противоположными ребрами Л; захватывающими стержень К, соединенный с цугальтным патроном, снабженным шариками М в гнездах- цугальтных штифтов Н. Для втягивания ригеля В в корпус замка служит насаженное на хвостовой части кноп- ки Е поворотное кольцо Ж снабженное язычком 3, упирающимся в выступы И риккеля В.

Предмет патента.

Дверной замок с применением стержня, входящего в отверстие кнопки и соединяющего цугальтный патрон, снабженный шариками в гнездах цугальтных штифтов, с ригелем, характеризующийся тем, что на боковых продольных сторонах ригеля В и на внутренней поверх-ности стенок корпуса - А замка соответственнно выбраны,полуцилиндрические канавки В, Г для помещения подающих ригель цилиндрических пружин Я.
