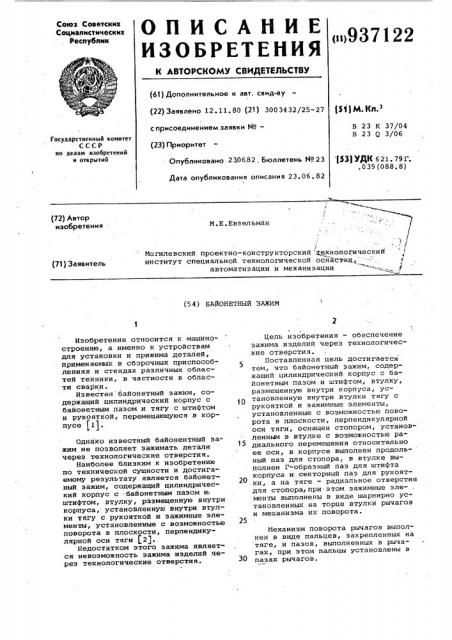

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К .А8ТОРСКОМУ С8ИДЕТЕЛЬСТ8У
Союз Советских
Социалистических
Республик
<11>937122 (61) Дополнительное к авт. свид-ву
И11М.К . (22) Заявлено 12.11. 80 (21) 3003432/25-27 с присоединением заявки ¹â€” (23) Приоритет
В 23 К 37/04
В 23 Q 3/06
Государственный комитет
СССР но делам изобретений и открытий
Опубликовано 2306.82. Бюллетень ¹ 23
Дата опубликования описания 23.06.82 (53) УДК 6 21. 791 . .039 (088. 8) (72) Автор изобретения
М.Е.Евзельман
1 j
Могилевский проектно-конструкторский технологический институт специальной технологической оснастки, --- .. автоматизации и механизации (71) Заявитель (5 4) БАЙОНЕТНЫЙ ЗАЖИМ
Изобретение относится к машино строению, а именно к устройствам для установки и прижима деталей, применяемых в сборочных приспособлениях и стендах различных областей техники, в частности в области сварки.
Известен байонетный зажим, содержащий цилиндрический корпус с байонетным пазом и тягу с штифтом и рукояткой, перемещающуюся .в корпусе (11.
Однако известный байонентный зажим не позволяет зажимать детали через технологические отверстия.
Наиболее близким к изобретению по технической сущности и достигаемому результату является байонетный зажим, содержащий цилиндрический корпус с байонетным пазом и штифтом, втулку, размещенную внутри корпуса, установленную внутри втулки тягу с рукояткой и. зажимные элементы, установленные с возможностью поворота в плоскости, перпендикулярной оси тяги (2).
Недостатком этого зажима является невозможность зажима изделий иерез технологические отверстия.
Цель изобретения — обеспечение зажима изделий через технологические отверстия °
Поставленная цель достигается тем, что байонетный зажим, содержащий цилиндрический корпус с байонетным пазом и штифтом, втулку, размещенную внутри корпуса, установленную внутри втулки тягу с рукояткой и зажимные элементы, установленные с возможностью поворота в плоскости, перпендикулярной оси тяги, оснащен стопором, установленным в втулке с возможностью радиального перемещения относительно ее оси, в корпусе выполнен продоль- ный паз для стопора, в втулке выполнен Г-образный паэ для штифта корпуса и секторный паз для рукоятки, а на тяге. — радиальное отверстие для стопора,при этом зажимные эле- . менты выполнены в виде шарнирно установленных на торце втулки рычагов и механизма их поворота.
Механизм поворота рычагов выполнен в виде пальцев, закрепленных на тяге, и пазов, выполненных в рычагах, пои этом пальцы установлены в пазах рычагов.
937122
Механизм поворота рычагов может быть выполнен в виде пальцев,,закрепленных на рычагах, и пазов, выполненных в тяге, при этом пальцы установлены в пазах, тяги.
На фиг.l схематично изображен зажим в исходном положении; на фиг.2вид A на фиг.l; на фиг.3 - разрез
Ь-В на фиг.2; на фиг.4 - разрез Г-Г на фиг.3; на фиг.5 — разрез Д-Д на фиг.Зу на фиг.б — зажим в положе- 10 нии перехода стопорау на фиг.7.,разрез Е-Е на фиг.б; на фиг.8 - разрез З-З на фиг.бу на фиг.9 — поло» жение стопора и рукоятки при прижатии детали; на,фиг.10 - разрез . 15
Ж-Ж на фиг.б (пунктиром показано положение втулки при прижатии" детали); на фиг.ll - разрез В-В на фиг.2.
Байонетный зажим содержит корпус
1 с байонетным пазом 2, продольным 20 пазом 3 и штифтом 4. Внутри корпуса размещена втулка 5 с секторным пазом б и Г«образным пазом 7. Внутри втулки размещена тяга 8 с ввинченной в нее рукояткой 9, выходящей наружу через секторный паз б и байонетный паз 2. На тяге выполнено радиальное отверстие 10, а в втулке 5 установлен стопор 11 На торце втулки 5 шарнир1 но смонтированы зажимные рычаги 30
12. Зажимные эЛементы оснащены механизмом поворота рычагов, который выполнен в виде пазов 13 в рычагах
12 и пальцев 14, закрепленных на торце тяги 8, причем пальцы 14 установлены в пазах 13.
Механизм поворота рычагов может быть выполнен также и виде пальцев, установленных на рычагах, и пазов, выполненных в тяге, при этом пальцы установлены в пазах.
Байонетный зажим работает следующим образом.
В исходном положении рукоятка отведена в крайнее левое положение, все подвижные части зажима втянуты в корпус 1, стопор 11 находится в продольном пазу 3 корпуса и радиальном отверстии втулки 5 (фиг.l, 3 и
4).
Формула изобретения
1. Байонетный зажим, содержащий цилиндрический корпус с байонетным пазом и штифтом, втулку, установленную внутри втулки тягу с рукояткои и зажимные элементы, установленные с возможностью поворота в плоскости, 40 перпендикулярной оси тяги, о т л . и.ч а.ю шийся тем, что, с целью обеспечения зажима изделий через технологические отверстия, зажим оснащен стопором, установленным в
45 втулке с возможностью радиального о перемещения относительно ее оси, в корпусе выполнен продольный паз для стопора, в втулке выполнен Гобразный паэ для штифта корпуса и
50 секторный паз для рукоятки, а на тяге — радиальное отверстие для стопора, при этом зажимные элементы выполнены в виде шарнирно установленных на торце втулки рычагов и ме5с ханиэма их поворота.
60
При выдвижении рукоятки 9 вдоль паза 2 до его поворота рукоятка увлекает за собой втулку 5 и тягу 8, в Г-образном пазу втулки 5 скользит штифт 4, стопор 11 перемещается вместе с втулкой 5 в продольном пазу 3 корпуса. Деталь одевается отверстием на втулку 5 до упора в торец корпуса 1 (фиг.б). После этого поворачивают рукоятку в пазу 2 корпуса по участку, перпендикулярному . его оси. При этом вместе с рукояткой поворачивается тяга 8 (втулка
5 удерживается от поворота стопором
11), пальцы 14, поворачиваясь вместе с тягой 8, разворачивают рычаги
12 (фиг.8) ° Рукоятка 9 упирается в конец секторного паза б в втулке 5, против торца стопора 11 оказывается радиальное отверстие 10 в тяге 8 (фиг.7). При дальнейшем повороте рукоятки стопор ll выскакивает из паза 3 и попадает в отверстие 10, соединяя тягу 8 с втулкой 5 (фиг.9).
На этом участке поворота рукоятки байонетйый паз 2 корпуса под углом, обеспечивающим самоторможение, отклоняется в сторону, противоположную детали, рычаги 12 прижимают деталь к торцу корпуса 1, при этом штифт 4 скользит по Г-образному пазу 7 втулки 5.
Для раскрепления детали рукоятку поворачивают в обратном направлении, при этом тяга 8, соединенная стопором
11 с втулкой 5 поворачивается совместно с последней до упора Г-образного паза 7 втулки 5 в ытифт 4, тяга давит на стопор, перегоняя его в паэ 3 корпуса,-втулка прекращает вращение, и тяга, поворачиваясь вместе с рукояткой, стягивает рычаги. Рукоятка возвращается в исходное положение.
Благодаря повороту эажимных рычагов и перемецению их по оси зажима обеспечивается зажим изделий через технологические отверстия °
2.3ажимпоп.l,отличаю шийся тем, что механизм поворота рычагов выполнен в виде пальцев, закрепленных на тяге, и пазов, выполненных в рычагах, при этом пальцы установлены в пазах рычагов.
3. Зажим по п.l, о т л и ч а юшийся тем, что механизм поворо; та рычагов выполнен в виде пальцев, 937122
Фиа1
Г-Г установленных в рычагах, и пазов, выполненных в тяге, при этом пальцы установлены в пазах тяги.
Источники информации, принятые во внимание при экспертизе
1. Евстифеев Г.A. и Верентенников И.С. Средства механизации сварочного производства. М., Машиностроение, 1977, с. 48.
2. Там же, с. 48 (прототип).
937122
Ф я
Фиаб
Е-Е
Филд
Фиа Ф
