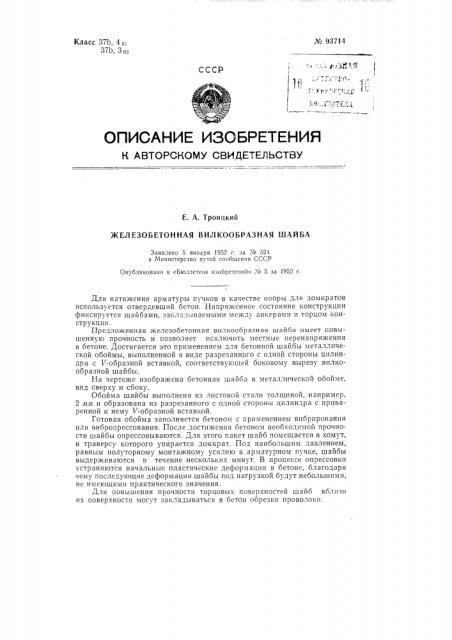

№ 93714

Класс 37Ь, 4 oi

37Ь, 3 оз

СССР

ОПИСАНИЕ ИЗСБ Т И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Е. А. Троицкий

ЖЕЛЕЗОБЕТОННАЯ ВИЛКООБРАЗНАЯ ШАЙБА

Заявлено 5 января 1952 г. за М 524 в Л!инистерство путей сообщения СССР

Опубликовано в «Бюллетене изобретений» X 5 за 1952 г.

Для натяжения арматуры пучков в качестве опоры для домкратов используется отвердевший бетон, Напряженное состояние конструкции фиксируется шайбами, закладываемыми между анкерами и торцом конструкции.

Предложенная железобетонная вилкообразная шайба имеет повышенную прочность и позволяет исключить местные перенапряжения в бетоне. Достигается это применением для бетонной шайбы металлической обоймы, выполненной в виде разрезанного с одной стороны цилиндра с V-образной вставкой, соответствующей боковому вырезу вилкообразной шайбы.

На чертеже изображена бетонная шайба в металлической обойме, вид с в ер ху и сбо ку.

Обойма шайбы выполнена из листовой стали толщиной, например, 2 лм и образована из разрезанного с одной стороны цилиндра с приваренной к нему V-образной вставкой.

Готовая обойма заполняется бетоном с применением вибрирования или вибропрессования. После достижения бетоном необходимой прочности шайбы опрессовываются. Для этого пакет шайб помещается в хомут, в траверсу которого упирается домкрат. Под наибольшим давлением, равным полуторному монтажному усилию в арматурном пучке, шайбы выдерживаются в течение нескольких минут. В процессе опрессовки

vñòðàHÿþòñÿ начальные пластические деформации в бетоне, благодаря чему последующие деформации шайбы под нагрузкой будут небольшими, не имеющими практического значения.

Для повышения прочности торцовых поверхностей шайб вблизи их поверхности могут закладываться в бетон обрезки проволоки. № 93714

Предмет изобретения железобетонная вилкообразная шайба, закладываемая между анкером и торцом предварительно напряженной конструкции для фиксации напряженного состояния, отличающаяся тем, что, с целью увеличения общей прочности шайбы и исключения местного перенапряжсния бетона, применена металлическая обойма в виде разрезанного с одной стороны цилиндра с V-образной вставкой, соответствующей боковому вырезу вилкообразной шайбы.

Bud e8epxg

Вид сЮокр
