Литьевая форма для изготовления полых изделий из полимерных материалов

Литьевая форма для изготовления полых изделий из полимерных материалов

Иллюстрации

Показать все

Реферат

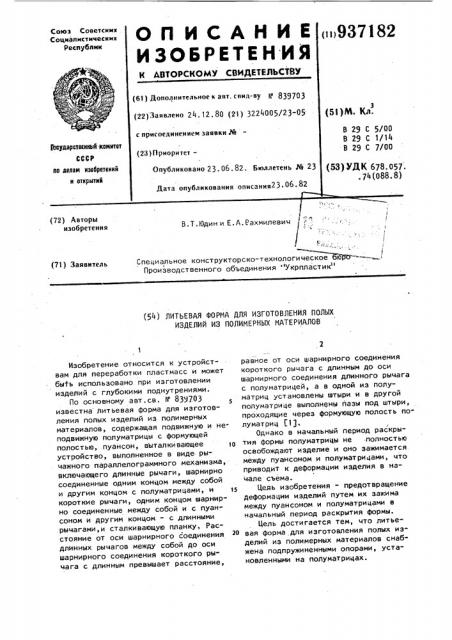

В.Т. Юдин и Е. A. Рахмилевич

Специальное конструкторско-технологическое бю й)-=-==..

Производственного объединения "Укрпластик" (72) Авторы изобретения (73) Заявитель (54) ЛИТЬЕВАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ПОЛЫХ

ИЗДЕЛИЙ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ

Изобретение относится к устройствам для переработки пластмасс и может бысть использовано при изготовлении изделий с глубокими поднутрениями.

По основному авт. св. У 839703 известна литьевая форма для изготовления полых изделий из полимерных материалов, содержащая подвижную и неподвижную полуматрицы с формующей полостью, пуансон, выталкивающее 1р устройство, выполненное в виде рычажного параллелограммного механизма, включающего длинные рычаги, шарнирно соединенные одним концом между собой и другим концом с полуматрицами, и короткие рычаги, одним концом шарнирно соединенные между собой и с пуансоном и другим концом - с длинными рычагами,и сталкивающую планку, Расстояние от оси шарнирного соединения длинных рычагов между собой до оси шарнирного соединения короткого рычага с длинным превышает расстояние, равное от оси шарнирного соединения короткого рычага с длинным до оси шарнирного соединения длинного рычага с полуматрицей, а в одной из полуматриц установлены штыри и в другой полуматрице выполнЕны пазы под штыри, проходящие через формующую полость полуматриц L1).

Однако в начальный период раскрытия формы полуматрицы не полностью освобождают изделие и оно зажимается между пуансоном и полуматрицами, что приводит к деформации изделия в начале съема.

Цель изобретения - предотвращение деформации изделий путем их зажима между пуансоном и полуматрицами в начальный период раскрытия формы.

Цель достигается тем, что литьевая форма для изготовления полых изделий из полимерных материалов снабжена подпружиненными опорами, установленными на полуматрицах.

9371Н2

Формула изобретения

ВНИИПИ Заказ 4333/18 Тираж 679 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

На чертеже изображена верхняя часть формы, общий вид.

Литьевая форма вкЛючает обойму 1 пуансона, подвижную 2:, и неподвижную

3 полуматрицы, на которых установлены опоры 4 и 5, соответственно подпружиненные элементами 6.

Литьевая форма работает следующим образом.

В начальнйй период раскрытия фор- 10 мы полуматрицы раздвигаются за счет взаимодействия с подпружиненными опо- рами 4 и 5, контактирующими с обоймой ! пуансона, при этом рычажный механизм перемещается не распрямляясь.

Перемещение каждой полуматрицы производится на величину с1; что соответ-, ствует раскрытию формы на величину 2д. При дальнейшем раскрытии рычажный механизм начинает раскры- в ваться и пуансон поднимается вверх, освобождая полость изделия в период раскрытия формы.

Использование предлагаемой литьевой формы позволит предотвратить деформацию и повреждение тонкостенных полых изделий.

Литьевая форма для изготовления полых изделий из полимерных материалов по авт.св. N 839703, о т л ич а ю щ а я с я тем, что, с целью предотвращения деформации изделий путем их зажима между пуансоном и полуматрицами в начальный период раскрытия формы, она снабжена подпружиненными опорами, установленными на полуматрицах.

Источники информации, принятые во внимание при экспертиз

1. Авторское свидетельство СССР 839703, кл. В 29 С 5/00, В 29 С 1/14, В 29 С 7/00, 1979 (прототип).
