Глазурь
Патент 937380
Авторы
Классы МПК
Глазурь
Иллюстрации
Реферат

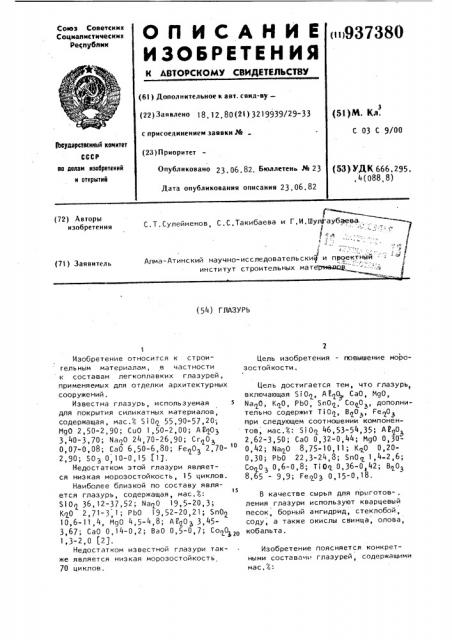

О П И С А Н И Е ()937380
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТ8У
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. сеид-ey— (22) Заявлено 18, 12, 80 (21) 3219939/29-33 с присоелинением заявки,% (23) Приоритет (53)М. Кл.
С 03 С 9/00
5Ъеударственный квинтет
СССР
Опубликовано 23 06 82, Бюллетень рй 23
Дата опубликования описания 23, 06, 82
IIo делам изобретений и открытий (53) УДК 666. 295.,4(088,8) (72) Авторы изобретения г«-»
С.Т. Сулейменов, С.С,Такибаева и Г,И.Шулт-аубаева.
Алма-Атинский научно-исследовательски и пвоектнйи - - институт строительных материаас р (71) Заявитель (54) ГЛАЗУРЬ сырья для приготов- . используют кварцевый ангидрид, стеклобой, окислы свинца, олова, В качестве ления глазури песок, борный соду, а также кобальта.
Изобретение относится к строительным материалам, в частности к составам легкоплавких глазурей, применяемых для отделки архитектурных сооружений.
Известна глазурь, используемая для покрытия силикатных материалов, содержащая, мас.+p 5102 55,90-57,20;
MgO 2, 50-2, 90; СиО 1, 50-2, 00; А 020
3, 40-3, 70; Na20 24, 70-26, 90; С г20 >
0,07-0,08; СаО 6,50-6,80; Ге20 2,70-
2,90; SO Z 0,10-0,15 Г1).
Недостатком этой глазури является низкая морозостойкость, 15 циклов.
Наиболее близкой по составу является глазурь, содержащая, мас.3:
SiO2 36,12-37,52; НапО 19,5-20,3;
К20 2,71-3, 1; РЬО 19, 52-20,21; Snop
10,6-11,4, Mg0 4,5-4,8; АР20ь 3,453,67; СаО 0,14-0,2; ВаО 0,5-0,7; Со20
1,3-2,0 (23
Недостатком известной глазури также является низкая морозостойкость
70 циклов, Цель изобретения - повышение морозостойкости, Цель достигается тем, что глазурь
I включающая Si02, АЕ20, СаО, Mg0, Na2O, К2О, РЬО, Sn0<, Со О, дополнительно содержит Т102, В20„, Fe20 при следующем соотношении компонентов, мас.4: S10о 46, 53-54,35; А 220>
2,62-3,50; СаО 0,32-0,44; MgO 0,300,42; йа20 8,75-10,11; Кто 0,200,30; РЬО 22,3-24,8; Sno 1,4-2,6; со о о,6-0,8; т1оо о,36-о,42; в20
8,65 - 9,9; Fegog 0,15-0,18.
Изобретение поясняется конкретными составами глазурей, содержащими мас,4:
937380
111
50,34
II
46,53 54,35
3,50 2,62
SION
3,15
АЩ
0,16
F a 0 О, 18
0,15
0,44 0,32
0,42 0,30
10,I1 8,75
0,40
СаО
Мдо
0,39
9,86 йа>О
0,30 ко
0,20
0,25
0,42
0,36
0,40 тго
24,8 22,3
0,8 0,6
РЬО
23,15
С0203
0,7
2,6
1,4
SnOg
2,2
9,9 8,65 9,0
В%03
Микротвердость кг/мм
Стойкость
Щелочестойкость, к йаОН
Иорозостойкость, циклы
Температура обжига, С
Кислото.стойкость к Н> 504 (gt
Состав к воде, 980
98,5
200
595
99,9
980
583
98.5
97
195
567
97,6
98,0
1000
190
Формула изобретения
ВНИИПИ Заказ 4363/28 Тирам 508 Подписное
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
Использование предлагаемой глазури позволяет получить покрытие с высокой химстойкостью и морозостойкостью, Глазурь, включающая S Ig АЩ, СаО, ИдО,Иа О, К> 0, Pb0, SnOq, С0903>отличающаяся TeMi что, с целью повышения морозостойкости, она дополнительно содержит TI0, В>>О, Fe<0 при следующем соотношении компонентов, мас.Ф:..
4 . > ехнология приготовления глазури следующая, Предварительно размалывают песок и стеклобой до остатка на сите
10000 отв/см - 0,3-0,53, Затем все компоненты шихты перемешивают и подвергают мокрому помолу до тонины, характеризующейся остатком на сите
10000 отв/см2 - 0,3-0,5i, Полученную
>0 смесь наносят на изделие кистью или поливом и обжигают при 980- 1000 >С, Полученная после обжига легкоплавкая глазурь имеет синюю окраску, ровную зеркально-блестящую поверхность без каких-либо дефектов (цека и т.д., хорошую сцепляемость с черепком, выдерживает 200 и более циклов попеременного замораживания и оттаивания.
В таблице представлены физико-химические свойства полученных составов, Ы02 46,53-54,35; Afg0 2,62-3,50, СаО 0,32- 0,44; Mg0 0,30-0 .42; Na О
8,75-10,11; К> 0 0,20-0,30; РЬО
22,3-24,8; SnO 1.,4-2,6; Со>ОЗ 0,60,8; Т10>1 0,36-0,42; В> О 8,65-9,9;
FeqOq 0,15-0,18, Источники информации, принятые во внимание при экспертизе
1, Авторское свидетельство СССР
И 558012, кл. С 03 С 9/00, 1977.
2, Авторское свидетельство СССР
N 614045, кл. С 03 С 9/00, 1976.
