Антиадгезионная композиция для фильтровальных материалов

Антиадгезионная композиция для фильтровальных материалов

Иллюстрации

Показать все

Реферат

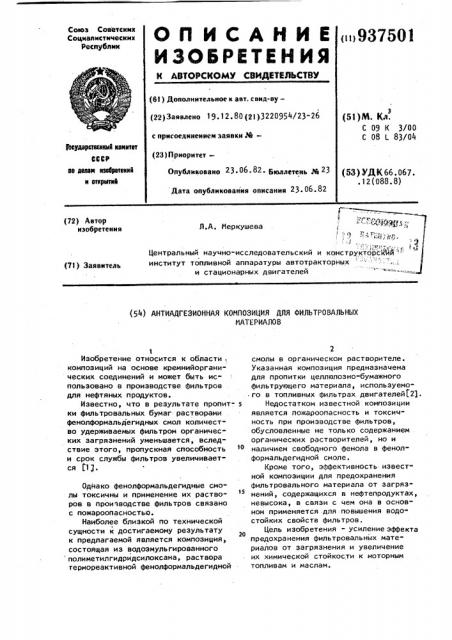

Союз Советских

Социапистических

Республик

ОПИСЛНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ii> 9375() 1 (6l ) Дополнительное к авт. свид-ву— (22) Заявлено 19.12 ° 80 (21) 3220954/23-26 с прнсоеаинением заявки М— (23) Приоритет— (51)М. Кд.

С 09 К 3/00

С 08 L 83/04

1Ьюудврствиный квинтет

ЕССР ав делзи нзюбрвтенхй и ютхрмтвя

Опубликовано 23.06.82. Бюллетень щ 23 (53) УДК 66. 067..12(088.8) Дата опубликования описания 23.06.82

1

Л.А. Иеркушева "- - 4(.ФЩ5.;, Г1-1, -.

- ;,ц "уЯ, 1

Центральный научно-исследовательский и конструкторскМй институт топливной аппаратуры автотракторных и стационарных двигателей

1. — -г— (72) Автор изобретения (7I) Заявитель (54) АНТИАДГЕЗИОННАЯ КОМПОЗИЦИЯ ДЛЯ ФИЛЬТРОВАЛЬНЫХ

ИАТЕРИАЛОВ

15 го

Изобретение относится к области, композиций на основе кремнийорганических соединений и может быть использовано в производстве фильтров для нефтяных продуктов.

Известно, что в результате пропит-. s ки фильтровальных бумаг- растворами фенолформальдегидных смол количество удерживаемых фильтром органичес" ких загрязнений уменьшается, вследствие этого, пропускная способность и срок службы фильтров увеличивается (1 1.

Однако фенолформальдегидные смолы токсичны и применение их растворов в производстве фильтров связано с пожароопасностью.

Наиболее близкой по технической сущности к достигаемому результату к предлагаемой является композиция, состоящая из водоэмульгированного полиметилгидридсилоксана, раствора термореактивной фенолформальдегидной смолы в органическом растворителе.

Указанная композиция предназначена для пропитки целлюлозно-бумажного

Фильтрующего материала, используемо. го s топливных фильтрах двигателей(21.

Недостатком известной композиции является пожароопасность и токсичность при производстве фильтров, обусловленные не только содержанием органических растворителей, но и наличием свободного Фенола в фенолформальдегидной смоле.

Кроме того, эффективность извест" ной композиции для предохранения фильтровального материала от загрязнений, содержащихся в нефтепродуктах, невысока, в связи с чем она в основном применяется для повышения водостойких свойств Фильтров.

Цель изобретения - усиление эффекта предохранения фильтровальнйх материалов от загрязнения и увеличение их химической стойкости к моторным топливам и маслам.

6,0-10,0

3,0-6,0

3 937501

Поставленная цель достигается тем, что антиадгезионная композиция для фильтровальных материалов, включающая водную эмульсию полиалкилгидридсилоксана, формальдегидсодержащую смолу и растворитель, в качестве формальдегидсодержащей смолы она содержит метазин, в качестве растворителя — воду и дополнительно содержит

503-ную водную эмульсию низкомолеку- 10 лярного гидроксилсодержащего диметилсилоксанового каучука и триэтаноламинплюмбат при следующем соотноше,нии компонентов, вес.3:

503-ная водная 15 эмульсия полиалкилгидридсилокса на 4 0-10,0

503-ная водная эмульсия низкомолекулярного гид- ю роксилсодержащего диметилсилоксанового каучука

Иетазин

Триэтаноламин- 25 плюмбата 0,5-1,0

Вода Остальное

Композицию готовят смешением компонентов в указанных соотношениях с последующим нагреванием до 130150 С. Варианты состава приведены в табл. 1. Для приготовления компози" ции использовали следующие вещества.

Эму КЭ-60-09 (ТУ 08- 1-189-70) представляет собой водную эмульсию (503) низкомолекулярного гидроксилсодержащего диметилсилоксанового каучука (СКТН), стабилизированную сольваром (2 ). Молекулярный вес каучука 25-75О10 . Содержание кремния 15,5-20,03, рН 6,0-7,0.

Эмульсия КЭ-30-04 (ТУ 6-02-816-73) представляет собой 50>-ную водную эмульсию олигоэтилгидроксилоксановой жидкости ГКЖ-94 . Содержание кремния

16 5 19 5i, содержание активного водорода 1,3-1,423, рН 6,0-7,0.

Метазин-предконденсатная меламиноформальдегидная смола (ГОСТ 9255-59) представляет собой смесь метиловых

5О эфиров - оксиметильных производных меламина, полностью растворимых в воде. Содержание свободного формальдегида 53, рН 7,25-8,0.

В качестве катализатора применяют триэтаноламинплюмбат (ТУ 6-02-855-74) . 5

Для тонкой очистки дизельного топлива пропитывают бумагу марки

Бфдт (ТУ 81-04-244-73). ф

Химическую стойкость к топливу

ГОСТ 12020-72 определяют по набуханию пленок, полученных по ГОСТ 1424369, при выдержке в дизельном топливе марки ДЛ (ГОСТ 4749-73) в течение

120 ч при 80О С, а также по изменению фильтрующих характеристик (ГОСТ 1414669) пропитанных бумаг после выдержки в топливе в течение месяца.

В табл. 2 приведены фильтрующие и физико-химические характеристики бумаги, пропитанной предлагаемой .композицией и известной.

Из приведенных в табл. 2 данных видно, что увеличение содержания компонентов в композиции сверх укаэанного приводит к резкому ухудшению фильтрующих характеристик пропитанной бумаги за счет ее закупорки и потому указанное соотношение является максимальным.

После прописки коэффициент фильтруемости (ГОСТ 19006-73) снизился по сравнению с известным - на 16,73 °

Пропускная способность бумаги БФДТ, пропитанной предлагаемой композицией, выше известной на 35,9Ф. Эти данные характеризуют влияние композиции на способность фильтровальной бумаги противостоять забиванию отложениями при фильтрации. Композиция обладает высокой топливостойкостью и способностью закрепляться на подложке, после выдержки образцов бумаги в топливе в течение месяца ее фильтрующие свойства не изменились (тонкость фильтрации до 3 мкм, полнота отсева 96-95>, сопротивление току воздуха 700 мм вод.ст. Набухание пленок, полученных на стекле и выдержанных в топливе при 80 С в течение

120 ч, в случае композиции составляет 2,6i. Кроме того, водопоглощение при выдержке в воде в течение

2 ч после пропитки предлагаемой композицией уменьшилось на 384 по сравнению с непропитанным образцом, что свидетельствует также о ее водоотталкивающих свойствах.

Использование новой антиадгезионной композиции создает значительный технико-экономический эффект, так как позволит увеличить срок службы пропитываемых иэделий, например фильтрующих материалов, улучшить качество фильтров и снизить нормы их расхода при поставках в запасные части.

Пожарная безопасность и нетоксичность композиции улучшат условия труда на заводах, массово изготовS 937501 6 ляющих топливные фильтры для двига- позиции для пропитки фильтрующих телей внутрейнего сгорания. элементов только на Знгельсском заОривнтировочный расчет показывает, воде топливных фильтров составит что экономия от внедрения новой ком- около 300 тыс.руб. в год.,,Таблица 1

Компоненты

В ЮЮ Ю

10 8,0 6,0 5,0 11,0

Г

10 7,0 4,0 3,0 11,0

Триэтаноламинплюмбат (ТУ 6-02-855-74) 1 0,75 Oу5. 0,4 1,1

Иетазин (ГОСТ 9255-76) Вода

y a a J a e ii

503-ная водная эмульсия каучука

СКТН марки КЭ-60-09 (ТУ 08-1-189-70) 503-ная водная эмульсия олигоэтилгидридсилоксана марки КЭ-30=04 . (ТУ 6-02-816"73) 6 4,5 3,0 2,0 7,0

73 79у75 89,5 89,6 69 9

1 ФдФ 1

X 1

i Z I

3 (g Y I х о

1>еZ1

1 IO Q 1

1 (5 С

1 Ю С I ! I

1 1

an (м ОЪ - и

Э

Ю ° Ь Ю A л I (ч m an e (ч м

° Ь (Ч б с

ЭЬ

Ф (М

°

EV

° 1 (Ч м

Cl

С3

С3

09.

СР

С3

3 »

Сб Ci

Г о

I

I

3 »

М (Ч

ОЭ м О

° м. ф л м

A м

X (ф о

X о х

1 (g о

Е о

X о с

X о

I

Щ о с

Е о

X

О3 о о

4- в о

К

tg х

Щ

3"

C о а с

Ф т

I 1

I м I

1 3- I о l о юе

I I

1 Е 1

1 Ф Я I

1 15 (f

1 З О 3

I- Ol 1

I 1

3 C I

1 (44 1

I 1

3 — — 3

1 I

I 1

l I

1 Е 3

) х е в

ХХ1-! е о

1 6I 63 ° 3

XOZ б I- 15 (I

1 О О

I а (33 1 с х

1 О О Е I

° (-3 I- Е 1

1 I

6 1

I I

1 I .1 1 1 15 I

1 3» 15 1

О 45

4 X(33

r uw

О 4с= 0

1 l

\—

I I

4 13 I

I I- I

1 О (5 1 о ее мех х (,3 Е

О 1-! 3- О

 — — — -М

I 1 1

1- O

l Х О

e Z 4

3 X Е 1

I =Т Ъ 1 ха+

I ЮI- Y 1

4 В J) 1

1 (13 1- а 1

OX X

1 YВ3» 4

1 I — — — м

1

1

1

I

3

1

I

1

1

1

I

l

3

1

I

1

C (g

Z (g

3X

C о

Cl с

Ol

3- iX, (:Х 43

aLI "Т

13; (g

Z х ф

X с о а с,„

3" Х

X

aD в, (3 (g х

1g

X

C о а

C м

° I

3- iX ф в х (33 =Т (4; (g х

tg

3X с о

CL

Ф

3- >у (g в х

Ю =Т

К (g

Z (g

3X

C о а с

Ю

3- iX (=Х (g в х (д Т о

X

Q.

X в (О К (5 (g Z

Е 3» o

lO Ф и (Я

8 а с

v о в

r o

X ((Ъ в=

Формула изобретения

937501

Составитель В. Сальников

Техред Л. Пекарь корректор В. Синицкая

Редактор Г. Волкова

Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, N-35, Раушская наб., д. 4/5.Заказ 4376/34

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Антиадгезионная композиция для фильтровальных материалов, включающая водную эмульсию полиалкилгидридсилоксана, Формальдегидсодержащую смолу и растворитель, о т л и ч аю щ а я с я тем, что, с целью усиления эффекта предохранения фильтровальных материалов от загрязнения и увеличения их химической стойкости к моторным топливам и маслам, в качестве формальдегидсодержащей смолы она содержит метазин, s качестве растворителя - воду и дополнительно содержит 503-ную водную эмульсию низкомолекулярного гидроксилсодержащего диметилсилоксанового каучука и триэтаноламинплюмбат при следующем соотношении компонентов, вес.3:

503-ная водная эмульсия полиалкилгидридсилоксана 4,0-10,0

503-ная родная эмульсия низкомолекулярного гидроксил" содержащего диметилсилоксанового каучука 6,0-10,0

Метазин 3,0-6,0

Триэтаноламинплюмбат 0 5-1,0

Вода Остальн ое

Источники информации, принятые во внимание- при экспертизе

1з 1. Григорьев И.А. Очистка масла и топлива в автотракторных двигателях, М., "Машиностроение", 1970, с. 137-138.

2. Патент ФРГ И 1211925, кл. 55 F 11/01, 1966 (прототип).
