Вертикальный стык наружных стеновых панелей

Вертикальный стык наружных стеновых панелей

Иллюстрации

Показать все

Реферат

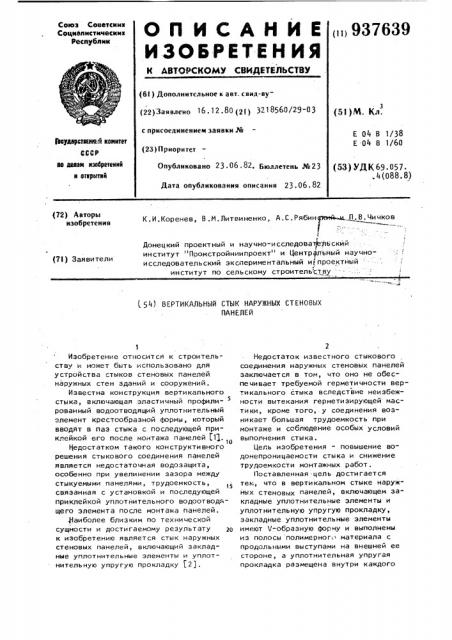

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиии

Сфциалистическии

Республик (lii937639 (6! ) Дополнительное к авт. свид-ву(22) Заявлено 16. 12.80 (2() 3218560/29 03 с присоединением заявки № (23) Приоритет

Опубликовано 23 ° 06 82. Бюллетень №23

Дата опубликования описания 23.06.82 (51 } М. Кл.

Е 04 В 1/38

E 04 В 1/60 (ввударствапшй кенитет

СССР ав делан изобретеиий и открытий (53) УДК69 057. . 4 (088. 8) (72) Авторы изобретения

К. И. Коренев, В .М. Литвиненко „А. С. Рябин,П, В. Чи чков

Донецкий проектный и научно-исследовательский институт "Промстройниипроект" и Централъный научно1 исследовательский экспериментальный и проектный - . ( институт по сельскому строительству (7I) Заявители (54) ВЕРТИКАЛЬНЫЙ СТЫК НАРУИНЫХ СТЕНОВЫХ

ПАНЕЛЕЙ

Изобретение относится к строительству и может быть использовано для устройства стыков стеновых панелей наружных стен зданий и сооружений.

Известна конструкция вертикального стыка, включающая эластичный профили- рованный водоотводящий уплотнительный элемент крестообразной формы, который вводят в паз стыка с последующей приклейкой его после монтажа панелей (lg.

Недостатком такого конструктивного решения стыково -o соединения панелей является недостаточная водозащита, особенно при увелимении зазора между стыкуемыми панелями, трудоемкость, связанная с установкой и последующей приклейкой уплотнительного водоотводя— щего элемента после монтажа панелей. наиболее близким по технической сущности и достигаемому результату к изобретению является стык наружных стеновых панелей, включающий закладные уплотнительные элементы и уплотнительную упругую прокладку (? 1.

Недостаток известного стыкового соединения наружных стеновых панелей заключается в том, что оно не обеспечивает требуемой герметичности вертикального стыка вследствие неизбежности вытекания герметизирующей мастики, кроме того, у соединения возникает большая трудоемкость при монтаже и соблюдение особых условий выполнения стыка.

Цель изобретения — повышение водонепроницаемости стыка и снижение трудоемкости монтажных работ.

i1o ста влен на я ц ел ь до сти гает ся тем, что в вертикальном стыке наружных стеновых панелей, включающем закладные уплотнительные элементы и уплотнительную упругую прокладку, закладные уплотнительные элементы имеют /-образную форму и выполнены из полосы полимерног, материала с продольными выступами на внешней ее стороне, а уплотнительная упругая прокладка размещена внутри каждого

937639 формула изобретения

ВНИИПИ Заказ 4399/41 1ираж 724 Подписное

Филиал ППП "Патент"„ г. Ужгород, ул. Проектная, 4 элемента таким образом, что продольные выступы соединены между собой не менее чем на 2/3 их высоты.

На фи г,.1 изображен предлагаемый вертикальный стык, поперечный разрез.

На стыкуемых торцевых гранях панели при бетонировании устананавливается уплотнительный элемент 1

У-образной формы из полимерного ма- 1я териала, например из полиэтилена, с продольными выступами 2 на внешней стороне.

С одной стороны выступы 2 заанкерены в бетон, а с другой стороны (после монтажа панелей) соединяются меж; ду собой, заходя друг за друга, с образованием декомпрессионной полости

3. С внутренн и стороны закладноro уплотнительного элемента 1 (после монтажа) устанавливается уплотнительная упругая прокладка 4, которая прижимает свободные концы закладного элемента друг к другу, обеспечивая плотное замковое соединение независимо от величины зазора между торцевыми гранями панелей.

Благодаря наличию упругих прокладок величина выступов на закладном элементе не должна обязательно согла., ЗО совываться с шириной зазора между панелями и его изменением в результате температурных и других деформаций.

Для обеспечения надежной работоспособности предлагаемого стыка про1 2 ф дольные выступы свободных концов закладного элемента должны заходить друг за друга не менее, чем на 2/3 их высоты.

Использование предлагаемого изобретения позволит снизить трудоемкость работ по герметизации стыков, снизить стоимость работ и повысить водонепроницаемость стыка.

Вертикальный стык наружных стеновых панелей, включающий закладныеуплотнительные элементы и уплотнительную упругую прокладку, о т л и ч а ю щ и " с я тем, что, с целью повышения водонепроницаемости стыка и снижения трудоемкости монтажа, закладные уплотнительные элементы имеют Ч-образную форму и выполнены из полосы полимерного материала с продольными выступами на внешней ее стороне, а уплотнительная упругая прокладка размещена внутри каждого элемента таким образом, что продольные выступы соединены между собой не менее чем на 2/3 их высоты.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

11 514070, кл. Е 04 В 1/38, 1976.

2. Авторское свидетельство СССР 626172, кл. Е 04 В 1/38, 19?8.
