Вертикальный стык наружных стеновых панелей

Вертикальный стык наружных стеновых панелей

Иллюстрации

Показать все

Реферат

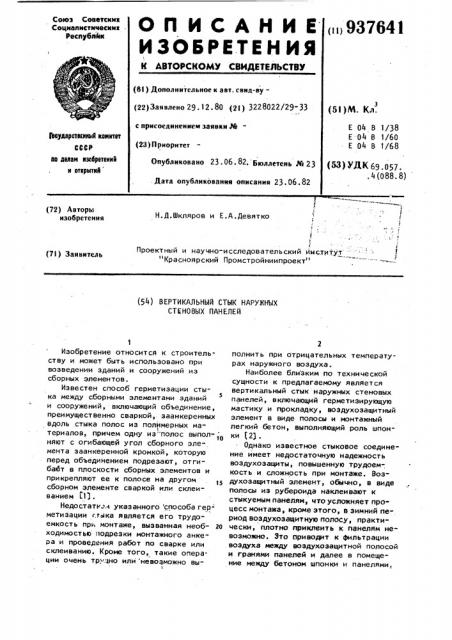

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсимк

Социапистичесимк

Республйи

<и>937641

° .Ф.

{6l ) Дополнительное к авт. свнд-ву— (22)Заявлено 29.12.80 (2l) 3228022/29-33 с присоединением заявки №{23) Приоритет (5I)M. Кл.

Е 04 В 1/38

Е 04 В 1/60

Е 04 В 1/68

9кударствкнны0 квинтет

СССР ав делен нзебретеннй н вткрытнй

Опубликовано 23.06-82. Бюллетень № 23 (53) УДК 69.057 ° . 4 (088. 8) . Дата опубликования описания 23 . 06 .82 (72) Авторы изобретения

Н.Д.Шкляров и Е.А.Девятко г

r

Проектный и научно-исследовательский иыститут

"Красноярский Промстройниипроект"

В

Р (7!) Заявитель (54) ВЕРТИКАЛЬНЫЙ СТЫК НАРУЖНЫХ

СТЕНОВЫХ ПАНЕЛЕЙ

Изобретение относится к строительст ву и может быт ь и спол ьзо вано при возведении зданий и сооружений из сборных элементов.

Известен способ герметизации стыка между сборными элементами зданий и сооружений, включающий объединение, преимущественно сваркой, заанкеренных вдоль стыка полос из полимерных материалов, причем одну из "полос выпол- „ няют с огибающей угол сборного элемента заанкеренной кромкой, которую перед объединением подрезают, отгибают в плоскости сборных элементов и прикрепляют ее к полосе на другом сборном элементе сваркой или склеиванием all .

Недостатками указанного способа гер метизации r.òûêà является его трудоемкость при монтаже, вызванная необ- 2о ходимостью подрезки монтажного анкера и проведения работ по сварке или склеиванию. Кроме того, такие опера. ции очень тр..зно или невозможно вы-! полнить при отрицательных температурах наружного воздуха.

Наиболее близким по технической сущности к предлагаемому является вертикальный стык наружных стеновых панелей, включающий герметизирующую мастику и прокладку, воздухозащитный элемент в виде полосы и монтажный легкий бетон, выполняющий роль шпонки (2) .

Однако известное стыковое соединение имеет недостаточную надежность воздухозащиты, повышенную трудоемкость и сложность при монтаже. Воздухозащитный элемент, обычно, в виде полосы из рубероида наклеивают к стыкуемым панелям, что усложняет процесс монтажа, кроме этого, в зимний период воздухозащитную полосу, практически, плотно приклеить к панелям невозможно. Это приводит к фильтрации воздуха между воздухозащитной полосой и гранями панелей и далее s помещение между бетоном шпонки и панелями, ду кромками 9 закладных деталей 4 и панелями 1.

Для облегчения установки воздухозащитного элемента 6 с нижнего перекрытия здания можно кромки 5 подрезать по середине высоты панели и воз55

3 93764 особенно при температурных деформациях конструкций при отрицательных температурах.

Цель изобретения - снижение воздухопроницаемости и упрощение монтажа стыка.

Эта цель достигается тем, что в вертикальном стыке наружных стеновых панелей, включающем герметизирующую мастику, прокладку, воздухозащитный 1о элемент и шпонку из легкого бетона, стык снабжен закладными деталями, выполненными в виде полос из полимерного материала и заанкеренных вдоль стыка дальними от него кромками таким образом, что свободные кромки полос, обращенные внутрь стыка, образуют с панелями пазы, в которые установлен воздухозащитный элемент с анкером, замоноличенным в бетонной щ шпонке.

На чертеже изображен предлагаемый вертикальный стык, поперечный разрез.

Предлагаемый стык содержит помещенные между стыкуемыми панелями 1 герметизирующую мастику 2 и прокладку 3, а также прикрепленные на внутренней поверхности стыкуемых элементов закладные детали 4 и установленный в пазы между свободными кромками

5 закладных деталей и панелями воздухозащитный элемент 6 с анкером 7, замоноличенным в бетонной шпонке 8, выполненной в колодце между стыкуе.мыми наружными панелями и внутренней

35 стеновой панелью 9.

К стыкуемым граням смежных панелей

1 в процессе формования прикрепляются анкерами закладные детали 4 в виде полос из полимерного материала на40 пример профилированного полиэтилена.

Полосы 4 при заготовке вырезают таким образом, чтобы одна кромка 5 полосы (ближняя к стыкуемой панели)

1 была без анкера, что дает возможность а5 при монтаже исключить операцию по подрезке крайнего анкера для образования паза между кромкой 5 и панелью 1. После монтажа наружных стеновых панелей 1 устанавливают сверху на всю высоту стыка воздухозащитный

50 элемент 6, выполненный в виде полосы из полимерного материала, в пазы меж1 ф духозащитный элемент 6, теперь уже состоящий из двух кусков, вставить через прорези в кромках 5: один вверх, а другой вниз с нахлесткой в месте разреза.

После этого устанавливают внутреннюю стеновую панель 9 и замоноличивают стык легким бетоном для образования шпонки 8.

Установка воздухозащитного элемента 6 возможна и.после монтажа внутренней стеновой панели до замоноличивания стыка.

На воздухоэащитном элементе 6, который может быть изготовлен из профилированного полиэтилена, предусмотрен анкер 7, которым воздухозащитный элемент 6 прикрепляется к бетонной шпонке 8 при замоноличивани ..

Это дает возможность обеспечить более плотное прилегание кромок 5 закладных деталей 4 к воздухозащитному элементу 6.

При таком решении стыка повышается его воздухонепроницаемость, так как исключается воэможность движения воздуха между панелями и воздухозащитным элементом с закладными деталями. Это обеспечивается закладными деталями с анкерами, заделанными в бетон панелей, и защемленной в пазах воздухозащитной полосой.

Разрезное соединение полимерных защитных полос позволяет обеспечить компенсацию деформаций при температурных воздействиях. Повышение герметичности стыка обеспечит снижение теплопотерь и повышение температур на внутренней поверхности угла.

Предлагаемое решение стыка исключает на строительной площадке процессы склеивания и сварки при устройстве воздухозащитной преграды. Это дает возможность снизить трудоемкость монтажа воздухозащитного элемента и стыка в целом в 1,5-2 раза.

Формула изобретения

Вертикальный стык наружных стеновых панелей, включающий герметизирующую мастику, прокладку, воздухозащитный элемент и шпонку из легкого бетона, отличающийся тем, что, с целью снижения воздухопроницаемости и упрощения монтажа стыка, он снабжен закладными деталями, выполненными в виде полос из полимерно93 7641

Составитель И. Деревянкина

Редактор В.Лазаренко Техред Ж. Кастелевич

1орректор М.Демчик

Заказ 4399/41 Тираж 724

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Филиал ППП "Патент", г.ужгород, ул. Проектная, 4 го материала и заанкеренных вдоль стыка дальними от него кромками таким образом, что свободные кромки полос, обращенные внутрь стыка, образуют с панелями пазы, в которые установлен воздухозащитный элемент с анкером, замоноличенным в бетонной шпонке.

Источники информации, принятые so внимание при экспертизе

1. Авторское свидетельство .СССР по заявке И 2713118/29-33, кл. Е 04 В 1/60, Е 04 В 1/68, 1979.

2. Скоров б.M. Гражданские и промышленные здания. M., "Высшая школа", 1978, с.177 (прототип),
