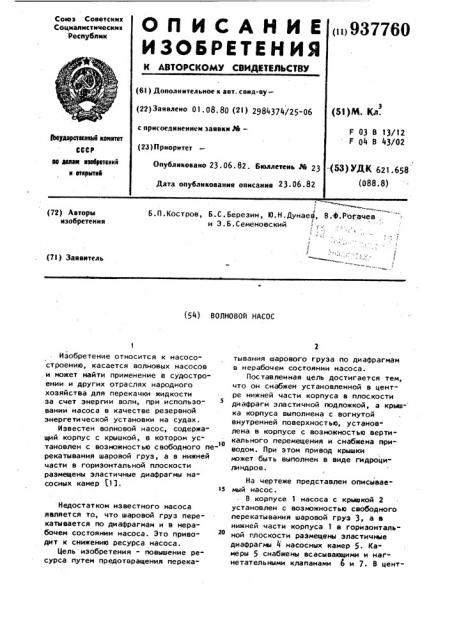

Б.П.Костров, Б.С. Березин, Ю.Н.Дунаев, В.ф.рбгвчев . и Э.Б.Семеновский (72) Авторы нзобретення (7l) Заявнтеяь (54) ВОЛНОВОЙ НАСОС

Изобретение относится к насосостроению, касается волновых насосов и может найти применение в судостроении и других отраслях народного хозяйства для перекачки жидкости за счет энергии волн, при использовании насоса в качестве резервной энергетической установки на судах.

Известен волновой насос, содержащий корпус с крышкой, в котором ус«1о тановлен с воэможностью свободного перекатывания шаровой груз, а в нижней части в горизонтальной плоскости размещены эластичные диафрагмы насосных камер 02.

Недостатком из.вестного насоса является то, что шаровой груз перекатывается по диафрагмам и в нера,бочем состоянии насоса. Это приводит к снижению ресурса насоса.

Цель изобретения - повышение ресурса путем предотвращения перекатывания шарового груза по диафрагмам в нерабочем состоянии насоса.

Поставленная цель достигается тем, что он снабжен установленной в центре нижней части корпуса в плоскости диафрагм эластичной подложкой а крышка корпуса выполнена с вогнутой внутренней поверхностью, установлена в корпусе с возможностью вертикального перемещения и снабжена приводом. При этом привод крышки может быть выполнен в виде гидроцилиндров.

На чертеже представлен описываемый насос.

В корпусе 3 насоса с крышкой 2 установлен с воэможностью свободного перекатывания шаровой груз 3, а в нижней части корпуса 1 в горизонтальной плоскости размещены эластичные диафрагмы 4 насосных камер 5. Камеры 5 снабжены всасывающими и нагнетательными клапанами 6 H 7. В цент7760 перемещения при качке и не деформирует диафрагм 4. Этим достигается снижение их износа и повышение ресурса насоса.

Формула изобретения

3 .93 ре нижней части корпуса 1 в ппоскосI ти диафрагм установлена эластичная подложка 8, а крышка 2 выполнена с вогнутой внутренней поверхностью, установлена в корпусе 1 с возможностью вертикального перемещения и снабжена приводом, выполненным в виде гидроцилиндров 9. На внутренней вогнутой говерхности крышки 2 нанесено покрытие 10 из эластичного 10 материала. В корпусе 1 по бокам установлены демпфирующие,эластичные накладки 11. Гидроцилиндры 9 сообщены с источником и сливом приводной среды 1,не показаны через вен- 1$ тили 12.

При работающем насосе крышка 2 поднята гидроцилиндрами 9, и шаровой груз свободно перекатывается при качке корпуса на волнах по диафрагмам 4, деформируя их и изменяя пе- риодически объем насосных камер 5.

Перекачиваемая среда всасывается в них через клапаны 6 и нагнетается к потребителю через клапаны 7.

При неработающем насосе крышка 2 под собственным весом или под действием гидроцилиндров 9 опускается и груз 3, взаимодействуя с вогнутой внутренней поверхностью крышки 2, смещается в центр, где фиксируется

30 на эластичной подложке 8 от пере.мещений при качке.

Таким образом, в нерабочем состоя.. нии насоса груз 3 зафиксирован от

1. Волновой насос, содержащий корпус с крышкой, в котором установлен с возможностью свободного перекатывания шаровый груз, а в нижней части в горизонтальной плоскости размещены эластичные диафрагмы насосных камер, о т л и ч а ю щ и йс я тем, что, с целью повышения ресурса путем предотвращения перекатывания шарового груза по диафрагмам в нерабочем состоянии насоса, он снабжен установленной в центре нижней части корпуса в плоскости диафрагм эластичной подложкой, а крышка корпуса выполнена с вогнутой внутренней поверхностью, установлена в корпусе с возможностью вертикального перемещения и снабжена приводом.

2. Насос по и.1, о т л и ч à юшийся тем, что, привод крышки выполнен в виде гидроцилиндров.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство CCCP по заявке И 285935&/2 -06, кл. F 03 В 13/12, 1979.
