Пружинящая рулевая штанга для мотоциклов и велосипедов
Иллюстрации
Показать всеРеферат
Класс 63 К 15
AaXCV Vn aS()aVe1ed e

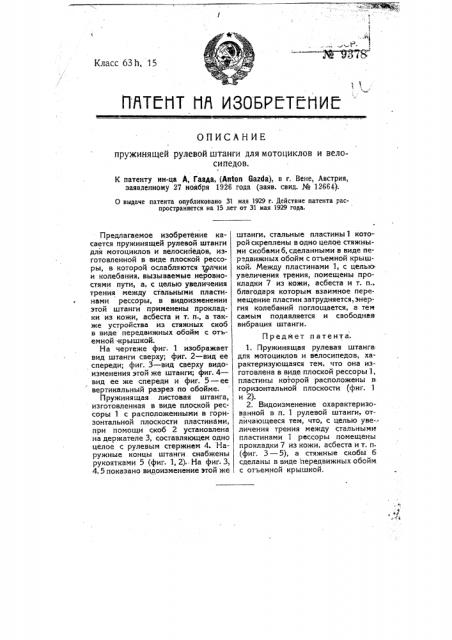

ОПИСАНИЕ пружинящей рулевой штанги для мотоциклов и велосипедов.
К патенту ин-ца А, Газда, (Anton Gazda), в г. Вене, Австрия, заявленному 27 ноября 1926 года (заяв. свид. № 12664).
О выдаче патента опубликовано 31 мая 1929 г. Действие патента распространяется на 15 лет от 31 мая 1929 года.
Предлагаемое изобретение касается пружинящей рулевой штанги для мотоциклов и велосипедов, изготовленной в виде плоской рессоры, в которой ослабляются толчки и колебания, вызываемые неровностями пути, а, с целью увеличения трения между стальными пластинами рессоры, в видоизменении этой штанги применены прокладки из кожи, асбеста и т. и., а также устройства из стяжных скоб в виде передвижных обойм с отъемной крышкой.
На чертеже фиг. 1 изображает вид штанги сверху; фиг. 2 — вид ее спереди; фиг. 3 †в сверху видоизменения этой же штанги; фиг. 4— вид ее же спереди и фиг. 5 — ее вертикальный разрез по обойме.
Пружинящая . листовая штанга, изготовленная в виде плоской рессоры 1 с расположенными в горизонтальной плоскости пластинами, при помощи скоб 2 установлена на держателе 3, составляющем одно целое с рулевым стержнем 4. Наружные концы штанги снабжены рукоя гками 5 (фиг. 1, 2)..На фиг. 3, 4, 5 показано видоизменение этой же штанги, стальные пластины 1 которой скреплены в одно целое стяжными скобами б, сделанными в виде передвижных обойм с отъемной крышкой. Между пластинами 1, с целью увеличения трения, помещены прокладки 7 из кожи, асбеста и т. и.„ благодаря которым взаимное перемещение пластин затрудняется, энергия колебаний поглощается, а тем самым подавляется и свободнаи вибрация штанги.
Предмет патента.
1. Пружинящая рулевая штанга для мотоциклов и велосипедов, характеризующаяся тем, что она изготовлена в виде плоской рессоры 1, пластины которой расположены в, горизонтальной плоскости (фиг. 1 и 2).
2. Видоизменение охарактеризованной в и. 1 рулевой штанги, отлйчающееся тем, что, с целью уве-. личения трения между стальными пластинами 1 рессоры помещены прокладки 7 из кожи, асбеста и т. и. (фиг. 3 — 5), а стяжные скобы б сделаны в виде передвижных обойм с отъемной крышкой.
