Колпачковая гайка
Иллюстрации
Реферат

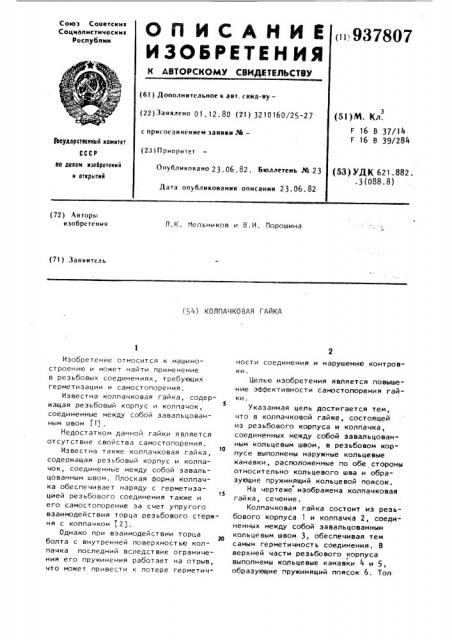

Союэ Советских
Социалистические
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ
<и 937807 (61) Дополнительное к авт. сеид-ву— (22) Заявлено 01. 12. 80 (21) 3210160/25-27 (5l )M. Кл.
F 16 B 37/14
С 16 В 39/284 с присоединением заявки J%—
Гасударственный комитет (23) Приоритет (53) УДК 621.882..3(088.8) lto делам нзабретеннй н OTKpblTllll
Опубликовано 23. 06. 82. Бюллетень J% 23
Дата опубликования описания 23.06.82 (72) Авторы изобретения
Л.К. Мельников и B.И. Порошина (71) Заявитель (54) КОЛПАЧКОВАЯ ГАЙКА
Изобретение относится к машиностроению и может найти применение в резьбовых соединениях, требующих герметизации и самостопорения.
Известна колпачковая гайка, содержащая резьбовый корпус и колпачок, соединенные между собой завальцованным швом (Ц .
Недостатком данной гайки является отсутствие свойства самостопорения.
1О
Известна также колпачковая гайка, содержащая резьбовый корпус и колпачок, соединенные между собой завальцованным швом. Плоская форма колпачка обеспечивает наряду с герметиза15 цией резьбового соединения также и его самостопорение за счет упругого взаимодействия торца резьбового стержня с колпачком (2).
Однако при взаимодействии торца болта с внутренней поверхностью колпачка последний вследствие ограничения его пружинения работает на отрыв, что может привести к потере герметичности соединения и нарушению контровки.
Целью изобретения является повышение эффективности самостопорения гайки, Указанная цель достигается тем, что в колпачковой гайке, состоящей из резьбового корпуса и колпачка, соединенных между собой эавальцованным кольцевым швом, в резьбовом корпусе выполнены наружные кольцевые канавки, расположенные по обе стороны относительно кольцевого шва и образующие пружинящий кольцевой поясок.
На чертеже изображена колпачковая гайка, сечение.
Колпачковая гайка состоит иэ резьбового корпуса 1 и колпачка 2, соединенных между собой завальцованным кольцевым швом 3, обеспечивая тем самым герметичность соединения. В верхней части резьбовоro корпуса выполнены кольцевые канавки 4 и 5, образующие пружинящий поясок 6. Тол
Формула изобретения
Составитель И. Малюга
Редактор П. Коссей Техред С. Мигунова Корректор П швыдкаЯ
Заказ 4415/49 Тираж 803 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д, 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 3 93780 щина перемычки Н между канавками 4 и 5, а также глубина канавок могут изменят bcR и выбираться в за висимости от условий работы соединения и могут быть определены как опытным, так и расчетным путем.
Устройство работает следующим образом.
Гайка устанавливается на болт (не
" показан) и затягивается с заданным уси-щ
1 лием, при этом торец болта взаимодействует с внутренней поверхностью колпачка 2, который приподнимается (натягивается) относительно торца корпуса 1 гайки и подпружинивает болт. При воздействии на соединение повышенной переменной нагрузки, если у колпачка исчерпаны его пружинящие возможности, начинает прогибаться в сторону канавки 5 пружинящий поя- в сок 6, предохраняя колпачок от разрушения и, следовательно, предотвращая разгерметизацию соединения. При прекращении повышенной переменной нагрузки пружинящий поясок под дейст- з вием внутренних упругих сил возвращается в исходное положение.
Такое конструктивное выполнение колпачковой гайки повышает ее эксплуатационные характеристики эа счет дополнительного прогиба пружинящего пояска и расширяет область ее применения.
Колпачковая гайка, состоящая иэ резьбового корпуса и колпачка, соединенных между собой завальцованным кольцевым швом, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности ее самостопорения, в резьбовом корпусе выполнены наружные кольцевые канавки, расположенные по обе стороны относительно кольцевого шва и образующие пружинящий кольцевой поясок.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
N 702192, кл. F 16 В 37/14, 1978.
2. Патент Франции М 541581, кл. 47а,7, 1922 (прототип).
