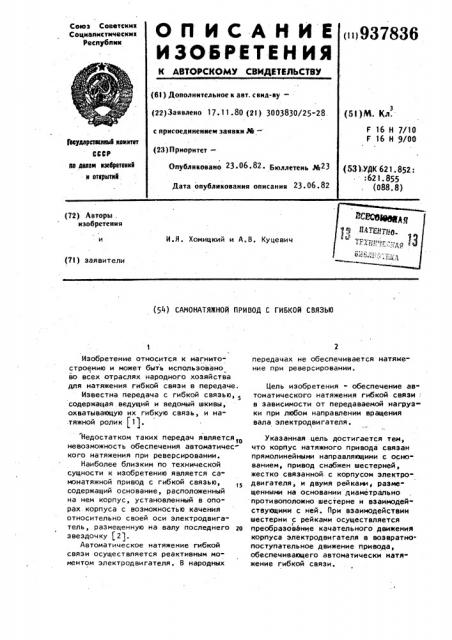

(54) САМОНАТЯЖНОЙ ПРИВОД С ГИБКОЙ СВЯЗЬЮ

Изобретение относится к магнитостроению и может быть использовано во всех отраслях народного хозяйства для натяжения гибкой связи в передаче.

Известна передача с гибкой связью, 5 содержащ1ая ведущий и ведомый шкивы, охватывающую их гибкую связь, и натяяной попик (11.

Недостатком таких передач является . невозможность обеспечения автоматического натяжения при реверсировании.

Наиболее близким по технической сущности к изобретению является самонатяжной привод с гибкой связью, содержащий основание, расположенный на нем корпус, установленный в опорах корпуса с возможностью качения относительно своей оси электродвигатель, размещенную на валу последнего zo звездочку (21.

Автоматическое натяжение гибкой связи осуществляется реактивным моментом электродвигателя. В народных передачах не обеспечивается натяжение при реверсировании.

Цель изобретения - обеспечение ав" томатического натяжения гибкой связи: в зависимости от передаваемой нагрузки при любом направлении вращения вала электродвигателя.

Указанная цель достигается тем, что корпус натяжного привода связан прямолинейными направляющими с основанием, привод снабжен шестерней, жестко связанной с корпусом электродвигателя, и двумя рейками, размещенными на основании диаметрально противоположно шестерне и взаимодействующими с ней. При взаимодействии шестерни с рейками осуществляется

1 преобразование качательного движения корпуса электродвигателя в возвратнопоступательное движение привода, обеспечивающего автоматически натя" жение гибкой связи.

937836

На фиг. 1 изображен самонатяжный привод, продольный разрез; на фиг. 2разрез А "А на фиг. I

Привод .содержит корпус 1, установленный в прямолинейных направляющих основания 2, а на валу электродвигателя 3 установлена ведущая звездочка 4 (может быть шкив). В корпусе 1 выполнены опоры 5 вала ротора электродвигателя 3, к статору которого 1о жестко закреплена шестерня 6, взаимодействующая с зубчатыми рейками

7 и 8, подвижно установленными в основании 2 диаметрально противопо" ложно зубчатой шестерне. Концы реек 15 упираются в упругодемпфирующие weменты 9 и 10, установленными в основании 2.

Работает самонатяжной привод за счет реактивного момента электро- 20 двигателя 3, преобразующего шестерней 6, связанной со статором качающегося электродвигателя 3, в возвратно-поступательное движение корпуса .1, что обеспечивает автоматическое 25 натяжение гибкой связи. Это осущест" вляется при перекатывании шестерни 6 по зубьям рейки 7 и 8, причем в зависимости от направления вращения вала электродвигателя 3 одна из ре- 30 ек 7 или 8 упирается концом в упругодемпфирующий элемент 9 или 10, что ,влечет увеличение межцентрового. ! расстояния и изменение натяжения гиб" кой связи. Поскольку реактивный момент равен моменту, передаваемому приводом, то изменение нагрузки в приводе автоматически изменяет натяжение ветвей передачи.

Благодаря автоматическому натяже- нию гибкой связи, реверсивной работе привода, повышается долговечность гибкой связи, подшипников и валов привода.

Формула изобретения

Самонатяжной привод с гибкой связью, содержащий основание, расположенный на нем корпус, установленный в опорах корпуса с возможностью качения относительно своей оси электродвигатель, размещенную на валу последнего звездочку, о т л и ч а юшийся тем, что, с целью обеспечения автоматического натяжения гибкой связи в зависимости от передаваемой нагрузки, корпус связан прямолинейными направляющими с основанием, привод снабжен шестерней, жестко связанной с корпусом электродвигателя, и двумя рейками, размещенными на основании диаметрально противоположно шестерне и взаимодействующими с ней.

Источники информации, принятые во внимание при экспертизе

1. Детали машин. Расчет и конструирование. Справочник. т. 3, под ред. Ачеркона. И., "Иашиностроение", 1969, с. 350, рис. 18.

2. То же, с. 351, рис. 23 (прототип).
