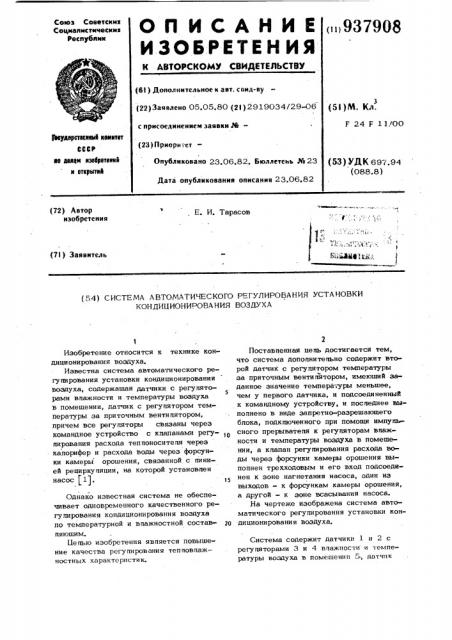

О П И С А Н И Е ()937908

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт, спид-ву (22) Заявлено 05.05.80 (21) 2919034/29-06 (51) Я. Кл.

F 24 F 11/00 с присоединением заявки №вЂ”

plCfA6pCTOENhlll K4NNYOY

СССР ае дущи кэебрвтеккХ и открыткХ (23) Приори тет

Опубликовано 23.06.82. Бюллетень ¹ 23 (53) УДК 697.94 (088.8) Дата опубликования описания 23.06.82 (72) Автор изобретения

E. И. Тарасов

j фЯ 1.

1

I (71) Заявитель (54) СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ УСТАНОВКИ

КОНДИ11ИОНИРОВА НИЯ ВОЗДУХА насос (1).

Изобретение относится к технике кондиционирования воздуха.

Известна система автоматического регупирования установки кондиционирования воздуха, содержащая датчики с регупято5 рами впажности и температуры воздуха в помещении, датчик с регупятором температуры за приточным вентипятором, причем все регупяторы связаны через командное устройство с клапанами регу- 10 пирования расхода теппоноситепя через калорифер и расхода воды через форсунки камеры орошения, связанной с пинией рециркупяции, на которой установпен

Однако известная система не обеспечивает одновременного качественного регупирования кондиционирования воздуха по температурной и впажностной составпяющим, Цепью изобретения явпяется повышение качества регупирования тепповпажностных характеристик.

Поставпенная цепь достигается тем, что система допопнитепьно содержит второй датчик с регулятором температуры за приточным вентипятором, имеющий заданное значение темпера;-уры меньшее, чем у первого датчика, и подсоединенный к командному устройству, и поспеднее выпопнено в виде запретно-разрешающего блока, подкпюченного при помощи импупьсного прерыватепя к регупяторам впажности и температуры воздуха в помещении, а клапан регупирования расхода воды через форсунки камеры орошения выпопнен трехходовым и его вход подсоединен к зоне нагнетания насоса, один иэ выходов - к форсункам камеры орошения, а другой — к зоне всасывания насоса.

На чертеже изображена система автоматического регулирования установки кондиционирования воздуха.

Система содержит датчики 1 и 2 с регупяторами 3 и 4 впажности и температуры воздуха в помещении 5., датчик

3 937908

6 с регупятором 7 температуры за приточным вентилятором 8, причем все регупяторы 3, 4, 7 связаны через командное устройство, выполненное в виде запретно-разрешающего бпока 9, с кпвпанами 10, 11 регупирования расхода теппоносителя через калорйфер 12 и расхода воды через форсунки 13 камеры 14 орошения, связанной с пинией 15 рециркуляции, на которой установпен насос 16 второй датчик 17 с регупятором 18 тем. пературы за приточным вентилятором 8, имеющий заданное значение температуры меньшее,, чем у первого датчика 6, . и подсоединенный к запретно-разрешающему бпоку 9, подкпюченному при помошй иМпульсного прерыватепя 19 к регупято-.рам 3 и 4 впвжности и теМпературы воздуха в помещении 5, в кпапан 11 регупирования расхода воды через форсунки

13 камеры орошения выпониен трехходовым и его вход подсоединен к зоне нвгнетения насоса 16, один иэ выходов - к форсункам 13 камеры 14 орошения,а дру гой — к зоне всасывания насоса 16.

Система автоматического регупирования установки коидяционирования воздуха работает следующим образом.

Ретупирование влажности воздуха в © помещении осуществляется по сигналу датчика 1. Jlo его сигнапу регупятор 3 впажности через импупьсный прерыватепь

19 воздействует на трехходовой кпапан

11, который при повышении впажности воздуха в помещении 5 уменьшает копичест3$ во воды, подаваемой на форсунки 13 камеры 14 орошения, и увепичивает копичество воды ив вход насоса 16, который повторно подает часть воды на форсунки

13, в часть возвращает на рецирку49 пяцию.

При понижении впажности воздуха в помещении 5 датчик 1 дает сигнап регу-. пятору 3 впажиости на увеличение копичества воды нв форсунки 13. В этом сну- $ чае регулятор 3 впвжности при помощи импульсного прерыватепя 19 приоткрывает трехходовой кпапан 11 в сторону форсунок 13 и прикрывает пинию входа насоса 16. В результате этого основная масса воды поступает в камеру 14 орошения, что повышает впагосодержание кондиционируемого воздуха. При достижении заданной влажности воадуха в помещении 5 по сигналу датчика 1 регупятор 3 впвжности воздуха прекращает подачу каких пибо команд нв трехходовой кпвпан 11 и поспедний остается в установивремся попожении до тех пор, пока есци это произойдет, не выйдет впвжность > воздуха s помещении 5 эв пределы уставки зоны нечувствитепьности регупятора 3, При возможном дальнейшем отклонении впажности воздуха в помещении 5 регулятор 3 по сигналу датчика 1 через прерыватепь 19 производит коррекцию поиожения кпапана 11 в соответствующую сторону.

Регупирование температуры воздуха в помещении осушествпяется изменением количества теппоносители, проходящего через калорифер 12 путем изменения проходного сечения регулирующего кпапана

1 0 „o-разрешвкшим блоком 9, два входа которого соединены с регуляторами 7 и 18 максимума и минимума допустимой температуры, датчики

6 и 7 которых установпены в приточном воздуховоде поспе венчипяторв 8, а третий вход соединен через импупьсный прерыватепь 19 с регулятором 4 температуры воздуха.

При понижении ипи повышении температуры воздуха в помещении 5 по сигнвпу датчика 2 регулятор 4 через прерыватепь 19 и запретно-разрешающий блок

9 начинает открывать или закрывать клапан 10, что приводит к бопьшему ипи меньшему теппосъему с капорифера 12, в реэупьтате чего температура приточного воздуха, а вместе с ней и температура воздуха в помещении 5 начинает повы шаться ипи понижаться, Поскопьку помещение S обладает тепловой инерцией, то температура приточного воздуха на некоторое время может выйти за предепы максимально ипи минимапьно допустимого значения по саннормам. В этом спучае по сигнапу датчиков

6 или 17 регуляторы 7 ипи 18 температуры подают команду на запретно-разрешающий бпок 9, который дает запрет на дапьнейшее открытие ипи закрытие клапана 10 теппоносителя калорифера

12. При достижении заданной температуры воздуха в помещении по сигнапу датчика 2 регупятор 4 прекращает подачу каких-либо команд на кпапан 10 и поспед- ний остается в установившемся попожении до тех пор, пока, еспи это произой дет, не выйдет температура воздуха в помещении за нредепы уставки зоны не« чувствительности регулятора 4.

При возможном дальнейшем откпонени1 температуры воздуха в помещении регулятор 4 по сигналу датчика 2 через пре5 937 рыватень 19, запретно-разрешаюший бпок

9 производит коррекцию попожения клапана 10 в соответствуюшую сторону.

В предложенной системе изменение температурной составляющей воздуха и его влажностной составляющей не взаимосвязаны, так как изменение величины одного параметра не приводит автоматически к изменению другого.

10 Форму ла изобретен ия

Система автоматического регупироваиия установки конщщионирования воз пука. 1S содержашая датчики с регуляторами впажности и температуры воздуха в .помещении, датчик с регупятором температуры эа приточным вентипятором, причем все регуляторы связаны через командное уст- 20 ройство с киапанами регупирования расхода теппоносите я через капорифер и расхода воды через форсунки камеры орошения, связанной с линией рециркупяции, на которой установпен насос, о т и и908 ч а ю ш а я с я тем, что, с цепью повышения качества регулирования тепповпажностных характеристик, система допопнитепьно содержит второй датчик с регулятором температуры за прнточным вентипятором, имеюпшй заданное значение меньшее, чем у первого датчика, и подсоединенный к командному устройству, и последнее выпопнено в виде запретнораэрешаюшего бпока, подкпюченного при помоши импупьсного. прерыватепя к регупяторам впажности и температуры воздуха в помешении, а кнапан регулирования расхода воды через форсунки камеры орошения выполнен трехходовым и его вход подсоединен к зоне нагнетания насоса, один из выходов - к форсункам камеры орошения, а другой к зоне всасывания насоса.

Источники информации, принятые во внимание прн экспертизе

1. Архипов Г. В. Автоматическое регулирование хондипионирования воздуха.

М., Оборонгиэ, 1949, с. 36.
