Капиллярно-пористая вставка тепловой трубы

Капиллярно-пористая вставка тепловой трубы

Иллюстрации

Показать все

Реферат

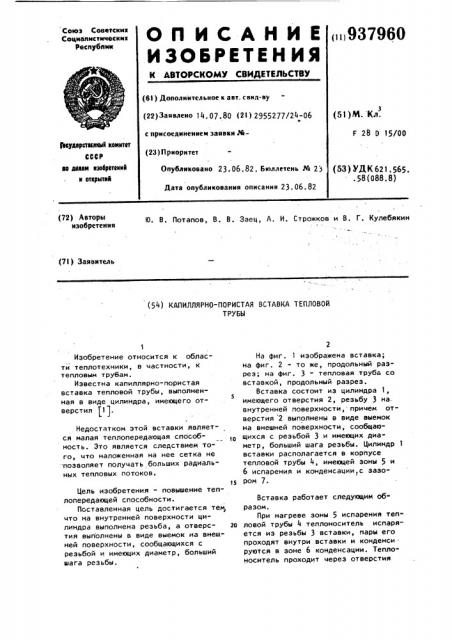

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик

Социалистические

Республик (ii) 937960 (61) Дополнительное к авт. с вид-ву (22)3 »«0 14. 07.80 (21) 2955277/24-06

Ю с присоединением заявки №(23) П риоритет (S1)M. Кл.

F 28 0 15/00

9еудврстееекый кемктет

СССР вв демам изобретений н открыткЯ

Опубликовано 23.06.82. Бюллетень № 23

Дата опубликования описания 23.06.82 (53) УДК 621. 565.

° 58(088.8) (72) Авторы изобретения

Ю. В. Потапов, В. В. Заец, A. И. Строжков и В. Г. Кулебякин (71) Заявитель (54) КАПИЛЛЯРНО-ПОРИСТАЯ ВСТАВКА ТЕПЛОВОЙ

ТРУБЫ верстил (1).

Изобретение относится к области теплотехники, в частности, к тепловым трубам.

Известна капиллярно-пористая вставка тепловой трубы, выполненная в виде цилиндра, имеющего от5

Недостатком этой вставки является малая теплопередающая способность. Это является следствием того, что наложенная на нее сетка не

"позволяет получать больших радиальных тепловых потоков, 15

Цель изобретения - повышение теплопередающей способности.

Поставленная цель достигается тем, что на внутренней поверхности цилиндра выполнена резьба, а отверс- 20 тия выполнены в виде выемок на внешней поверхности, сообщающихся с резьбой и имеющих диаметр, больший вага резьбы.

На фиг. 1 изображена вставка; на фиг. 2 - то же, продольный разрез; на фиг. 3 — тепловая труба со вставкой, продольный разрез.

Вставка состоит иэ цилиндра 1, имеющего отверстия 2, резьбу 3 на. внутренней поверхности, причем отверстия 2 выполнены в виде выемок на внешней поверхности, сообщающихся с резьбой 3 и имеющих диаметр, больший шага резьбы. Цилиндр 1 вставки располагается в корпусе тепловой трубы 4, имеющей зоны 5 и

6 испарения и конденсации,с зазором 7.

Вставка работает следующим образом.

При нагреве зоны 5 испарения тепловой трубы 4 теплоноситель испаряется из резьбы 3 вставки, пары его проходят внутри вставки и конденси . руются в зоне 6 конденсации. Теплоноситель проходит через отверстия

0 4

Формула изобретения

1. Тепловые трубы. Под ред.

Э. Э. Шпильрайна, М., "Мир", 1972, с. 39.

Составитель 10. Мордвинов

Редактор Н. Пушненкова Техред А. Бабинец Корректор В. Синицкая.

Заказ 4436/57 Тираж 685 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 3-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 93796

2 и перетекает в зазор 7, по которому возвращается за счет капиллярных сил к зоне 5 испарения, откуда попадает в резьбу 3 и снова испаряется, 5

Цилиндр вставки может быть изготовлен иэ. вольфрамовой трубчатой заготовки с внешним диаметром 10 мм и толщиной стенки 0,5 мм, .Внутри нарезается треугольная резьба с ша- 10 гом 0,2 мм и глубиной 0,2 мм. На внешней поверхности в шахматном no" рядке выполнены отверстия в виде лысок стачиванием стенки цилиндра до половины высоты выступов резьбы, 15

Преимущества предлагаемой встав ки - большая эффективность передачи тепла за счет большой поверхности испарения, хорошая механическая прочность, простота изготовления.

Капиллярно-пористая вставка тепловой:трубы, выполненная в виде цилиндра с отверстиями о т л и ч аю щ а я с я тем, что, с целью повышения теплопередающей способности, на внутренней поверхности цилиндра выполнена резьба, а отверстия выполнены в виде выемок на внешней поверхности, сообщающихся с резьбой и имеющих диаметр, больший шага резьбы.. Источники информации, принятые во внимание при экспертизе
