Устройство для автоматического регулирования температуры продукта

Устройство для автоматического регулирования температуры продукта

Иллюстрации

Показать все

Реферат

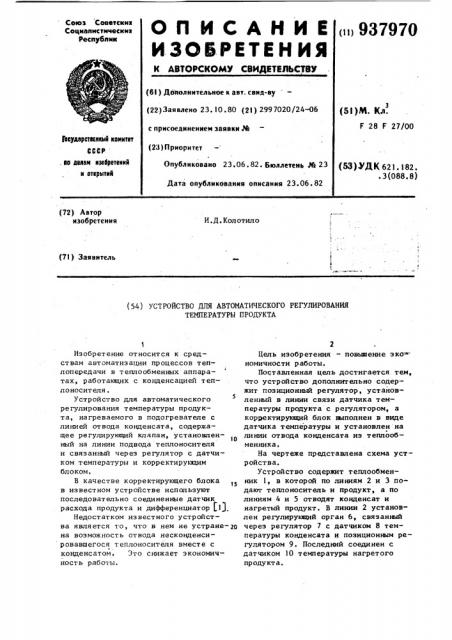

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТО РСХО МУ СВИДЕТИЪСТВУ

Союз Советснин

Социапнстичесиик

Республик

<и> 937970 (51)N. Кл. (6I ) Д6полнительное к авт. свнд-ву (22) Заявлено 23. 10.80 (21) 2997020/24-06 с присоединением заявки М (23) Приоритет

F 28 F 27/00 бсудэфстынньй KoNHT9T

СССР . ao двлвн нзобретеннй н откритнй

Опубликовано 23.06.82. Бюллетень _#_a 23 (53) УДК 621. 182..3(088.8) Дата опубликования описания 23.06.82 (72) Автор изобретения

И.Д.Колотило (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

ТЕМПЕРАТУРЫ ПРОДУКТА

Изобретение относится к средствам автоматизации процессов теплопередачи в теплообменных аппаратах, работающих с конденсацией теплоносителя °

Устройство для автоматического регулирования температуры продукта, нагреваемого в подогревателе с линией отвода конденсата, содержащее регулирующий клапан, установленный на линии подвода теплоносителя и связанный через регулятор с датчиком температуры и корректирующим блоком.

В качестве корректирующего блока в известном устройстве испсльзуют последовательно соединенные датчик расхода продукта и дифференциатор Pl).

Недостатком известного устройства является то, что в нем не устране- go на возможность отвода несконденсировавщегося теплоносителя вместе с конденсатом. Это снижает экономичность работы.

Цель изобретения — повыщение эко номичности работы.

Поставленная цель достигается тем, что устройство дополнительно содержит позиционный регулятор, установленный в линии связи датчика температуры продукта с регулятором, а корректирующий блок выполнен в виде датчика температуры и установлен на линии отвода конденсата иэ теплообменника.

На чертеже представлена схема устройства.

Устройство содержит теплообменник 1, в которой по линиям 2 и 3 подают теппоноситель и продукт, а по линиям 4 и 5 отводят конденсат и нагретый продукт. В линии 2 установлен регулирующий орган 6, связанный через регулятор 7 с датчиком 8 температуры конденсата и позиционным регулятором 9. Последний соединен с датчиком 10 температуры нагретого продукта.

Формула изобретения

ИИПИ Заказ 4436/57 ираж 685 Подписное 3 93

Устройство работает следующим" образом.

Прн уменьшении температуры нагретого продукта ниже заданного значения позиционный регулятор 9 по сигналу от датчика 1О выдает команду на включение на вход регулятора 7.

Регулятор 7 открывает регулирующий орган 6 и поддерживает температуру конденсата, измеряемую датчиком 8 на заданном значении. Процесс конденсации в теплообменнике происходит при постоянной температуре, строго соответствующей давлению теплоносителя в теплообменнике Температура конденсата близка к температуре насыщения теплоносителя, соответствующей давлению его в телообменнике.

Поэтому, поддерживая температуру конденсата на соответствующем заданном уровне, исключают возможность отвода из теппообмениика несконденсировавшегося теплоносителя.

При изменении количества тепла, вводимого;:в теплообменник с продуктом или теплоносителем, изменяется температура конденсата. Это приводит к тому, что регулятор 7 в соответствии с тепловым балансом по задан- . ному закону регулирования изменяет количество вводимого теплоносителя, и тем самым компенсирует то или иное возмущение. При достижении температуры нагреваемого продукта выше

7970 ф

Ящанного значения позиционный регу-. лятор 9 выдает команду на отключение на регулятор 7.

Регулятор 7 закрывает подачу теп лоносителя.

При уменьшении температуры нагре- ваемого продукта ниже заданного значения процесс повторяется.

Устройство для автоматического регулирования: температуры продукта, нагреваемого в нагревателе с линией отвода конденсата, содержащее регулирунзций клапан, установлений на линии подвода теплоносителя и связан. ный через регулятор с датчиком температуры продукта и корректирующим блоком, отличающееся тем, что, с целью повышения экономичности работы, устройство дополнительно содержит позиционный регулятор, установленный в линии связи датчика температуры продукта с регулятором, а корректирукщий блок выполнен в виде температуры и установлен на линии отвода конденсата иэ теплообменника.

Источники информации, принятые во внимание при экспертизе

1. Автоматизация крупных тепло вых электростанций. Под общ. ред.

М.П.Шальмана, Энергия", М., 1974, с. 122.

Филиал ППП "Патент", г.Ужгород,ул.Проектная,4
