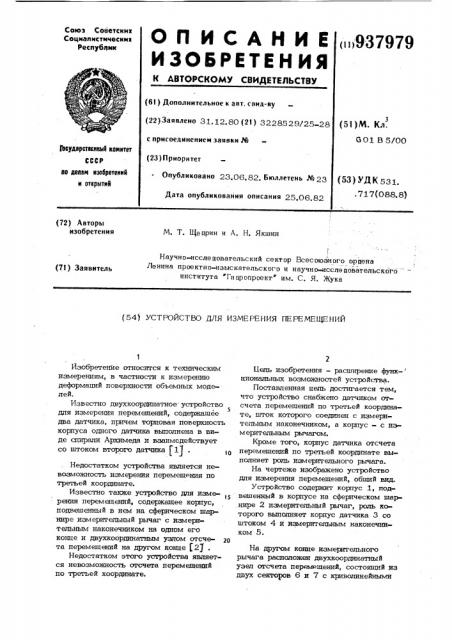

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ >937979 (61) Дополнительное к авт. саид-ву (22) Заявлено 31. 12.80 (21) 3228529/25-28 с присоединением заявки,% (23) Приоритет

Опубликовано 23.06.82. Бюллетень № 23

Дата опубликования описания 25.06.82 (51) M. Кл.

G 01 В 5/00

9аударетеанаИ квинтет

СССР ао делам изобретений и открытий (53) Уд К 531. . 717(088.8} (72) Авторы изобретения

М. Т. Щедрин и А. Н. Якшин

Научно-исследовательский сектор Всесоюзного ордена

Ленина проектно-изыскательского и научно-иссле довательског6 института "Гидропроект им. С. Я. Жука (73) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПЕРЕМЕЩЕНИЙ

Изобретение относится к техническим измерениям, в частности к измерешпо деформаций поверхности объемных моделей.

Изв естно двухкоординатное устройство

5 для измерения перемещений, содержащее два датчика, причем торцовая поверхность корпуса одного датчика выполнена в виде спирали Архимеда и взаимодействует оо штоком второго датчика (1) . о

Недостатком устройства является невозможность измерения перемещения по третьей координате.

Известно та.кже устройство для изма 15 рения перемещений, содержащее корпус, подвешенный в нем на сферическом шарнире измерительный рычаг с измерительным наконечником на одном его конце и двухкоординатным узлом отсче щ та перемещений на другом конце (2f .

Недостатком этого устройства является невозможность отсчета перемещений по третьей координате.

Пель изобретения — расширение функ- циональных возможностей устройства.

Поставленная цель достигается тем, что устройство снабжено датчиком отсчета перемещений по третьей координате, шток которого соединен с измерительным наконечником, а корпус — с измерительным рычагом.

Кроме того, корпус датчика отсчета перемещений по третьей координате выполняет роль измерительного рычага.

На чертеже изображено устройство для измерения перемещений, общий вид.

Устройство содержит корпус 1, подвешенный в корпусе на сферическом шарнире 2 измерительный рычаг, роль которого выполняет корпус датчика 3 со штоком 4 и измерительным наконечником 5.

На другом конце измерительного рычага расположен двухкоордннатный узел отсчета перемещений, состоящий из двух секторов 6 и 7 с криволинейными

93797

Источники информации, принятые во внимание прн экспертизе

1. Авторское свидетельство СССР

% 567084, кл. G 01 В 7/00, 1976.

2s 2. Моделирование задач машиноведения на ЗВМ. М., «Наука«, 1976, с. 206, рис. 2б (прототип).

3 со штоками 10 и 11 датчиков 12 и 13 и представшпсш ими собой в сечениях плоскости, параллельные плоскости, проходящей через оси датчиков 12 и 13, стц раль Архимеда и окружность, а в сечениях плоскости, перуенднкулярные плоскости, проходящей через оси датчиков 12 H 13 окружность, H спираль

Архимеда соответственно. 10

Устройство работает следующим образоме

Для измерения деформаций поверхности корпус 1 устройства закрепляют на неподвижной траверсе 14, а измеря- 1з тельный наконечник 5 шарнирно соединяют с установленной на измеряемой поверхности 15 контактной пластиной 16

Перемещения точки модели вдоль оси 2 корпуса 1 йзмеряются датчиком 3, пере- щ мещения вдоль двух других координатных осей ) и 3, измеряются датчиками 12 и 13 при повороте измерительного рычага вокруг сферического шарнира.

Предлагаемое устройство позволяет производить измерения по трем координатным осям.

9, 4

Формула изобр ет ения

1. Устройство для измерения перемещений, содержащее корпус, подвешенный в нем на сферическом шарнире измерительный рычаг с измерительным наконечником на одном его конце и двухкоординатным узлом отсчета перемещений на другом конце, о т л и ч а ющ е е с я тем, что, с целью расширения функциональных возможностей устройства, оно снабжено датчиком отсчета перемещений по третьей координате, шток которого соединен с измерительнымнаконечником, а корпус - с измерительным рычагом.

2. Устройство по и. 1, о т л и ч а юm е е с я тем, что корпус датчика отсчета перемещений по третьей координате выполняет роль измерительного Рычага.
