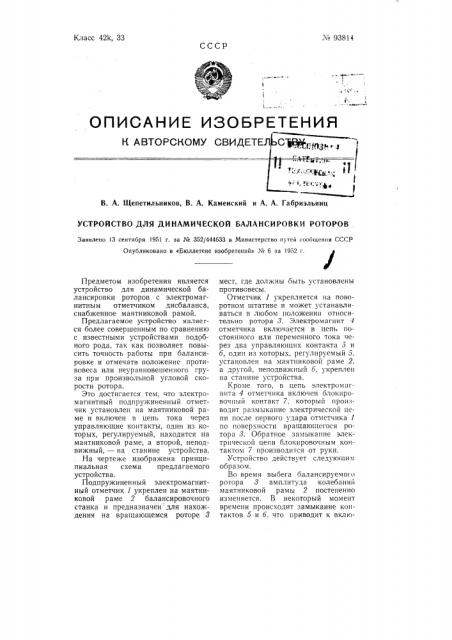

ОПИСАНИЕ ИЗОБРЕТЕНИЯ с, 1

В. А. Щепетильников, В. А. Каменский и А. А. Габриэльянц

УСТРОЙСТВО ДЛЯ ДИНАМИЧЕСКОЙ БАЛАНСИРОВКИ РОТОРОВ

Заявлено !3 сентября 1951 r. за Ке 352/444633 в Министерство путей сообщения СССР

Опубликовано в «Бюллетене изобретений» М 6 за 1952 г.

Предметом изобретения является устройство для динамической балансировки роторов с электромагнитным отметчиком дисбаланса, снабженное маятниковой рамой.

Предлагаемое устройство являегся более совершенным по сравнению с известными устройствами подобного рода, так как позволяет повысить точность работы при балансировке и отмечатв положение противовеса или неуравновешенного груза при произвольной угловой скорости ротора.

Это достигается тем, что электромагнитный подпружиненный отметчик установлен на маятниковой раме и включен в цепь тока через управляющие контакты, один из которых, регулируемый, находится на маятниковой раме, а второй, неподвижный, — на станине устройства.

На чертеже изображена принципиальная схема предлагаемого устройств а.

Подпружиненный электромагнитный отметчик 1 укреплен на маятниковой раме 2 балансировочного станка и предназначен для нахождения на вращающемся роторе 3 мест, где должны быть установлены противовесы.

Отметчик 1 укрепляется на поворотном штативе и может устанавливаться в любом положении относительно ротора 3. Электромагнит 4 отметчика включается в цепь постоянного или переменного тока через два управляющих. контакта 5 и б, один из которых, регулируемый 5. установлен на маятниковой раме 2, а другой, неподвижный б, укреплен на станине устройства.

Кроме того, в цепь электромагнита 4 отметчпка включен блокировочный контакт 7, который производит размыкание электрической цепи после первого удара отметчика 1 по поверхности вращающегося ротора 3. Обратное замыкание электрической цепи блокировочным контактом 7 производится от руки.

Устройство действует следующим образом.

Во время выбега балансируемого ротора 3 амплитуда колебаний маятниковой рамы 2 постепенно изменяется. В некоторый момент времени происходит замыкание контактов 5 и б, что приводит к вклю№ 93814

-- 2—

Предмет изобретения

Стандартгиз. Объем О,!25 п. д. Тираж 400 экз. Цена 25 коп. Зак. 2l80

Тип. Госдесбумиздата. Ленииград, Литейный пр., 39 чению электромагнита 4 отметчика.

При этом отметчик наносит соответствующую отметку на поверхности вращающегося ротора, после чего посредством пружины он возвращается в исходное положение, а его цепь размыкается блокировочным контактом 7, который приводится в дв1ижение при помощи коленчатого рычага (не показан на чертеже), механически связанного с отметчиком: l.

В дальнейшем производится вращение ротора в противоположном направлеными, во время которого отметчик наносит вторую отметку.

Истинн®е положение центра тяжести устанавливаемого противовеса (неуравновешенного груза) должно совпадать с точкой, делящей пополам дугу, расположенную между двумя указанными отметками.

Установка отемтчика на поворотном штативе позволяет производить отметки на различных вертикальных и горизонтальных плоскостях балансируемого ротора.

Устройство для динамической балансировки роторов с электромагнитным отметчиком дисбаланса. снабженное маятниковой рамой, отличающееся тем, что, с целью повышения точности работы при оалансировке, а также получения возможности отмечать положение противовеса или неуравновешенного груза при произвольной угловой скорости, электромагнитный подпружиненный отметчик установлен на маятниковой раме и включен в цепь тока через управляющие контакты, один из которых, регулируемый, находится на маятниковой раме, а второй, неподвижный, на станине устройства.
