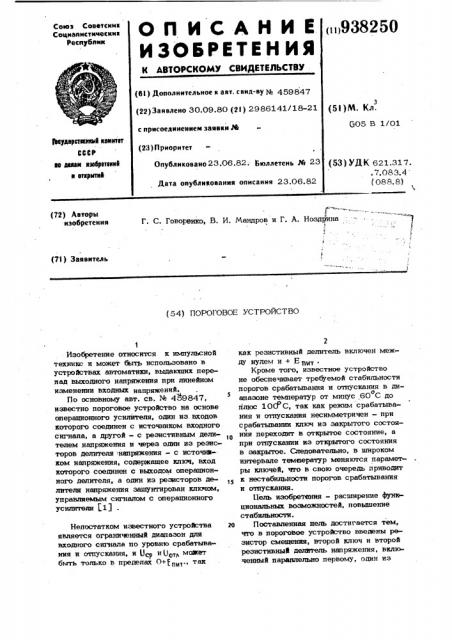

О Il И С А Н И Е ()938250

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соватскмк

Социапистичесинк

Ресмублии (6l) Дополнительное к авт. свнд-ву ¹ 459847 (22)ЗаЯвлено 30.09.80 (2t) 2986141/18-21 (5()Я Кд з с присоединением заявки М (23) Приоритет

Опубликовано 23.06.82. бюллетень,% 23

505 В 1/01

)Ьнуднрстнанннй кнмнтет

СССР но двнам нзабрвтеннй н вткритнй (53) УДК 621.317. .7.083.4 (088. 8)

1, Дата опубликования описания 23.06.82 ф Фы

Г. С. Говоренко, В. И. Мандров и Г. А. Ноздрина

5 (72) Авторы изобретения, t Ф л (71) Заявитель (54) ПОРОГОВОЕ УСТРОЙСТВО

Изобретение агносится к импульсной техникс и может быть использовано в устройствах автоматики, выдающих перепад выходного напряжения при линейном изменении входных напряжений.

По основному авт. св. ¹ 459847, известно пороговое устройство на основе операционного усилителя, один из. входов которого соединен с источником входного сигнала, а другой — с резистивным делителем напряжения и через один из резисторов делителя напряжения - с источником напряжения, содержащее ключ, вход которого соешшен с выходом операционного делителя, а один из резисторов делителя напряжения зашунтирован ключом, управляемым сигналом с операционного усилителя 1) .

Недостатком известного устройства является ограниченный диапазон для входного сигнала по уровню срабатывания и ñ кания и Q ср и (.) OT может быть только в пределах 0+/ïèò., так как резистивный делитель включен между нулем и + Е пит .

Кроме того, известное устройство не обеспечивает требуемой стабильности порогов срабатывания и отпускания в ди5 о апазоне температур от минус 60 С до плюс 100 С, так как режим срабатывания и отпускания несимметричен — при срабатывании ключ из закрытого состояния переходит в открытое состояние, а при отпускании иэ открытого состояния в закрытое. Следовательно, в широком интервале темаератур меняются парамет ры ключей, что в свою очередь приводит к нестабильности порогов срабатывания и cnnycaaws.

Пель изобретения — расширение функциональных воэможностей, повышение стабильности.

?o Поставленная цель достигается тем, что в пороговое устройство введены ре« зистор смещения, второй ключ и второй реэистивный делитель напряжения, включенный параллельно nepal, один из

3 9382 резисторов второго делителя напряжения зашунтирован вторым ключом, соединенным с выходом операционного усилите, ля, а средняя точка второго резистивного делителя нюряжения через резистор смещения соединена с отрицательной клеммой источника напряжения.

На фиг. 1 представлена блок-схема порогового устройства; на фиг. 2 - диаграмма работы. 1О

Пороговое устройство состоит иэ операционного усилителя 1, ключа 2 обрач ной проводимости, (например, транзистор

° р-п-ð ), ключа 3 прямой проводимости . (например, транзистор р-И -р), делителя И напряжения на резисторах 4-6 делителя напряжения на резисторах 7-9, источника

10 положительного напряжения, источни- ка 11 отрицательного напряжения, нуле-. вой шины 12 средней точки источников 2о питания.

Пороговое устройство работает следующим образом.

При отсутствии сигнала на входе операционного усилителя на выходе послед- 25 него устанавливается напряжение, открывающее ключ 3 и закрывающее ключ. 2.

Ключ 3 закорачивает резистор 9 и тем самым отключает минусовый источник

11 питания от делителя. Ключ 2 не шун- .За тирует резистор 6 реэистивного делители напряжения и на входе усилителя устанавливается напряжение срабатывания порогового устройства, определяемое делителями 4 - 6 и резистором 8. Когда .вход.ной сигнал достигарт: напряжения, равного порогу срабатывания формирователя, на выходе усилителя 1 появляется сигнал, отпирающий ключ 2 и запирающий ключ 3. Так как оба ключа включены в цепь обратной связи к одному входу, то осуществляется как бы "двойной подхват сраратывания, что стабилизирует уровень срабатывания устрой:тва. При этом на, вход усилителя подается напряжение, равное порогу отпускания, определяемое делителем иэ резисторов 4 и 5, подключенным к источнику 10 и делителем из резисторов 7 - 9, подключенным к источнику 11.

50 4

В зависимости от выбора номиналов указанных делителей напряжение отпускания может быть как мииусового, так и плюсового знака, тем самым обеспечивая возможность расширения диапазона регулировки для входного сигнала..

Когда входной сигнал изменяется до напряжения равного порогу отпускания формирователя, на входе усилителя 1 появится сигнал запирающий 1UI le 2 и отпираккций ключ 3. Произойдет двойной подхват" отпускання, что стабилизирует уровень отпускания устройства.

Следовательно, при срабатывании и отпускании,порогового устройства происходит идентичный — симметричный процесс переключения ключей "двойной подхват, что повышает стабильность порогов срабатывания и отпускания в широком интервале температур. Кроме того, включение второго делителя и ключа позволяет расширить диапазон регулировки для .входного сигнала в пределах от минус Пит., до HJ1Ioc Епит. T е BDGM0K ность управления устройством разнополярным сигналом.

Формула изобретения

Пороговое устройство по авт. св.

¹ 459847, о т л и ч а ю ш е е с я тем, что, с целью расширения функциональных возможностей и повышения ста бильности, в него введены резистор смещения, второй ключ и второй резистивный делитель напряжения, включенный параллельно первому, один из резисторов второго делители напряжения зашунтирован вторым ключом, соединенным с выходом операционного усилителя, а средняя точ« ка второго реоистивного делителя напряжения через режстор смешения соединена с отрицательной клеммой источника напряжения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 459847, кл. 6 05 B 1/01, 09.11.72. 938250
