Реферат



1 1

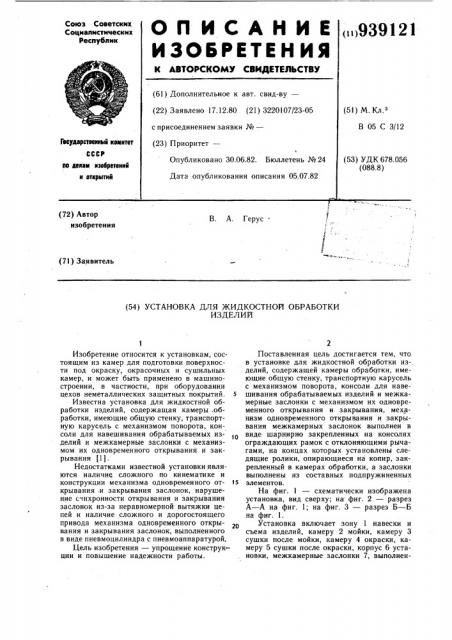

Союз Советских, Социалистических

Реснублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.12.80 (21) 3220107/23-05 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 05 С 3/12

Геаударстее««м«кем«тет

СССР

Опубликовано 30.06.82. Бюллетень № 24

Дата опубликования описания 05.07.82 (53) УДК 678.056 (088.8) ев делам «эеерете««й

« еткрмт«й (72) Автор изобретения

В. А. Герус (71) Заявитель (54) УСТАНОВКА Д,ЛЯ ЖИДКОСТНОЙ ОБРАБОТКИ

ИЗДЕ,ЛИЙ

Изобретение относится к установкам, состоящим из камер для подготовки поверхности под окраску, окрасочных и сушильных камер, и может быть применено в машиностроении, в частности, при оборудовании цехов неметаллических защитных покрытий. 5

Известна установка для жидкостной обработки изделий, содержащая камеры .обработки, имеющие общую стенку, транспортную карусель с механизмом поворота, консоли для навешивания обрабатываемых изделий и межкамерные заслонки с механизмом их одновременного открывания и закрывания (1) .

Недостатками известной установки являются наличие сложного по кинематике и конструкции механизма одновременного от- |5 крывания .и закрывания заслонок, нарушение синхронности открывания и закрывания заслонок из-за неравномерной вытяжки цепей и наличие сложного и дорогостоящего привода механизма одновременного открывания и закрывания заслонок, выполненного в виде пневмоцилиндра с пневмоаппаратурой.

Цель изобретения — упрощение конструкции и повышение надежности работы.

Поставленная цель достигается тем, что в установке для жидкостной обработки из-, делий, содержащей камеры обработки, имеющие общую стенку, транспортную карусель с механизмом поворота, консоли для навешивания обрабатываемых изделий и межкамерные заслонки с механизмом их одновременного открывания и закрывания, механизм одновременного открывания и закрывания межкамерных заслонок выполнен в виде шарнирно закрепленных на консолях ограждающих рамок с отклоняющими рычагами, на концах которых установлены следящие ролики, опирающиеся на копир, закрепленный в камерах обработки, а заслонки выполнены из составных подпружиненных элементов.

На фиг. 1 — схематически изображена установка, вид сверху; на фиг. 2 — разрез

А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.

Установка включает зону 1 навески и съема изделий, камеру 2 мойки, камеру 3 сушки после мойки, камеру 4 окраски, камеру 5 сушки после окраски, корпус 6 установки, межкамерные заслонки 7, выполнен939121 ные из составных подпружиненных элементов с петлями 8, транспортную карусель 9 с консолями 10. На консолях 10 жестко установлены звездочки 11 для навески изделий 12 и пружины 13, шарнирно соединенные с ограждающей рамкой 14. Для подъема ограждающей рамки 14 служат отклоняющий рычаг 15, следящий ролик 16 и копир 17, закрепленный в камерах обработки.

Установка работает следующим образом. 1р

Перед обработкой изделие 12 (например, замкнутую гусеничную цепь) навешивают на звездочку 11 в зоне 1 навески и съема изделий. В этой зоне шарнирно закрепленные на консолях 10 ограждающие рамки

14 находятся в вертикальном положении, не мешая навеске и съему изделий. В момент очередного поворота транспортной карусели

9 рамка 14 в зоне 1 навески изделий опускается горизонтально и в таком положении проходит через все камеры обработки изделия. При переходе изделия 12 из камеры в камеру через межкамерный проем ограждающая рамка 14 торцовой частью открывает подпружиненные части межкамерных заслонок 7. Заканчивая выход в зону 1 съема изделий 12, рамка 14 поднимается в вертикальное положение.

Подъем и опускание ограждающей рамки 14 осуществляется автоматически с помощью жестко связанного с ней отклоняющего рычага 15, на конце которого закреплен вращающийся ролик 16. Последний опирается на копир 17, закрепленный на корпусе

6 установки. После прохода изделия 12 и ограждающей его рамки 14 через межкамерный проем в следующую зону межкамерные заслонки 7 закрывают межкамерные проемы (1, 2, 3, 4, 5) с помощью петель 8.

Экономический эффект от использования предлагаемой установки составляет 25000 руб. в год.

Формула изобретения

Установка для жидкостной обработки изделий, содержащая камеры обработки, имеющие общую стенку, транспортную карусель с механизмом поворота, консоли для навешивания обрабатываемых изделий и межкамерные заслонки с механизмом их одновременного открывания и закрывания, отличающаяся тем, что, с целью упрощения конструкции и повышения надежности в работе, механизм одновременного открывания и закрывания межкамерных заслонок выполнен в виде шарнирно закрепленных на консолях ограждающих рамок с отклоняющими рычагами, на концах которых установлены следящие ролики, опирающиеся на копир, закрепленный в камерах обработки, а заслонки выполнены из составных подпружиненных элементов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 436678, кл. В 05 С 3/12, 1971 (прототип).
