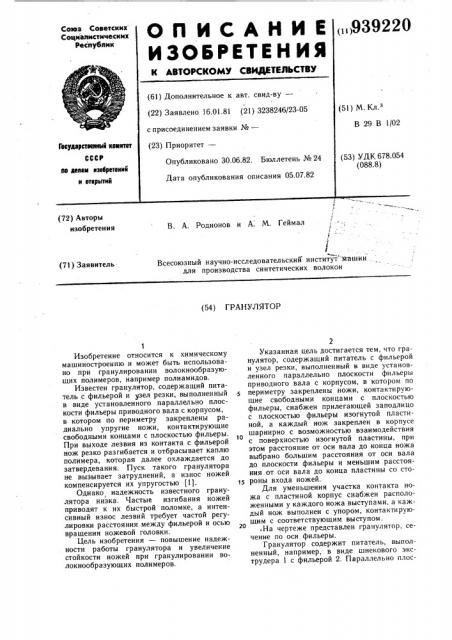

Изобретение относится к химическому машиностроению и может быть использовано при гранулировании волокнообразующих полимеров, например полиамидов.

Известен гранулятор, содержащий питатель с фильерой и узел резки, выполненный в виде установленного параллельно плоскости фильеры приводного вала с корпусом, в котором по периметру закреплены радиально упругие ножи, контактирующие свободными концами с плоскостью фильеры.

При выходе лезвия из контакта с фильерой нож резко разгибается и отбрасывает каплю полимера, которая далее охлаждается до затвердевания. Пуск такого гранулятора не вызывает затруднений, а износ ножей компенсируется их упругостью (1).

Однако надежность известного гранулятора низка, Частые изгибания ножей приводят к их быстрой поломке, а интенсивный износ лезвий требует частой регулировки расстояния между фильерой и осью вращения ножевой головки.

Цель изобретения — повышение надежности работы гранулятора и увеличение стойкости ножей при гранулировании волокнообразующих полимеров.

Указанная цель достигается тем, что гранулятор, содержащий питатель с фильерой и узел резки, выполненный в виде установленного параллельно плоскости фильеры приводного вала с корпусом, в котором по периметру закреплены ножи, контактирующие свободными концами с плоскостью фильеры, снабжен прилегающей заподлицо с плоскостью фильеры изогнутой пластиной, а каждый нож закреплен в корпусе

1О шарнирно с возможностью взаимодействия с поверхностью изогнутой пластины, при этом расстояние от оси вала до конца ножа выбрано большим расстояния от оси вала до плоскости фильеры и меньшим расстояния от оси вала до конца пластины со сто15 роны входа ножей.

Для уменьшения участка контакта ножа с пластиной корпус снабжен расположенными у каждого ножа выступами, а каждый нож выполнен с упором, контактируюIIIHM с соответствующим выступом.

На чертеже представлен гранулятор, сечение по оси фильеры.

Гранулятор содержит питатель, выполненный, например, в виде шнекового экструдера 1 с фильерой 2. Параллельно плос939220 кости фильеры 2 установлен приводной вал 3 с корпусом 4, в котором по периметру закреплены шарнирно на осях 5 ножи 6. Корпус 4 снабжен выступами 7, а каждый нож выполнен с упором 8, контактирующим с соответствующим выступом. Гранулятор снабжен прилегающей заподлицо с плоскостью фильеры 2 изогнутой пластиной 9.

При этом расстояние от оси вала 3 до конца 10 ножа 6 выбрано большим расстояния от оси вала до плоскости фильеры и меньшим расстояния от оси вала до конца 11 пластины 9 со стороны входа ножей.

Гранулятор работает следующим образом.

Питатель 1 обеспечивает непрерывную подачу расплава к фильере 2 и продавли- 15 вает его через отверстия. Приводной вал 3 приводит во вращение корпус 4 с ножами 6, которые под действием центробежной силы поворачиваются вокруг осей 5, стремясь расположиться по радиусу, однако упоры 8 ножей, контактируя с выступами 7, ограничивают поворот ножей.

В этом положении нож 6, доходя до

-изогнутой пластины, входит во взаимодействие с ее поверхностью, а лезвия ножей, в данный момент не взаимодействующие с 25 пластиной и фильерой, описывают вокруг оси вала окружность, радиус которой преььпцает расстояние от оси вала до поверхности фильеры. Поскольку поверхность фильеры расположена к оси вала ближе, чем лезвие ножа в положении его максимального отклонения, то, по мере приближения лезвия ножа к отверстию фильеры, нож поворачивается вокруг оси. В этом положении лезвие ножа прижато к поверхности фильеры за счет действующего на не; о центробежного усилия. Проходя отверстиЕ фильеры, лезвие срезает каплю выходящего из него расплава.

В процессе работы концы ножей интенсивно изнашиваются из-за трения лезвий о поверхность фильеры и изогнутой плас- 4в тины. Иными словами, ножи в результате длительной работы укорачиваются, однако это не влияет на работоспособность устройства до тех пор, пока расстояние от лезвия до оси ротора в максимально отклонен- 45 ном положении ножа не станет равным расстоянию от поверхности фильеры до оси ротора. Если износ ножей превышает допустимый предел, который может достичь

7 — 10 мм, производят регулировку расстояния между поверхностью фильеры и осью вала.

Предлагаемый гранулятор обеспечивает получение качественного гранулята из расплавов волокнообразующих полимеров.

В сравнении с известным он обладает более высокой надежностью благодаря длительному сроку службы ножей. Кроме этого, гранулятор способен работать длительное время без регулировки расстояния между осью ротора и поверхностью фильеры..

Формула изобретения

1. Гранулятор, содержащий питатель с фильерой и узел резки, выполненный в виде установленного параллельно плоскости фильеры приводного вала с корпусом, в котором по периметру закреплены ножи, контактирующие свободными концами с плоскостью фильеры, отличающийся тем, что, с целью повышения надежности работы гранулятора и увеличения стойкости ножей при гранулировании волокнообразующих полимеров, он снабжен прилегающей заподлицо с плоскостью фильеры изогнутой пластиной, а каждый нож закреплен в корпусе шарнирно с возможностью взаимодействия с поверхностью изогнутой пластины, при этом расстояние от оси вала до конца ножа выбрано большим расстояния от оси вала до плоскости фильеры и меньшим расстояния от оси вала до конца пластины со стороны входа ножей.

2. Гранулятор по и. 1, отличающийся тем, что, с целью уменьшения участка контакта ножа с пластиной, корпус снабжен расположенными у каждого ножа выступами, а каждый нож выполнен с упором, контактирующим с соответствующим выступом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 208248, кл. В 29 В 1/02, 1966 (прототип).
