Реферат



Эй 93929

Класс 64Ь, 2

34с, 13oi

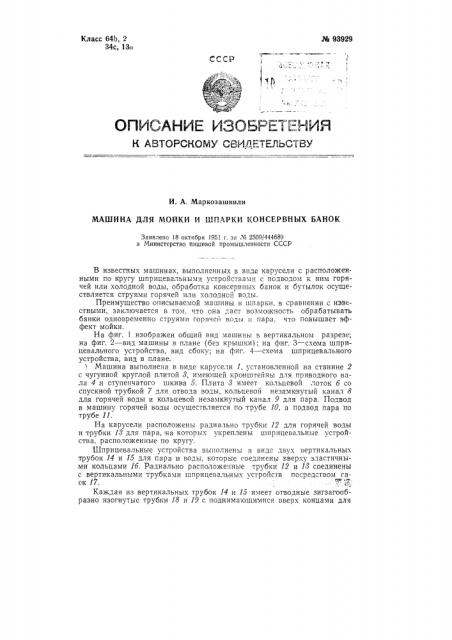

ОПИОАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВНЯ,ЕТКЛЬС1ВУ

И. А. Маркозашвили

МАШИНА ДЛЯ МОЙКИ И Ш11АРКИ КОНСЕРВНЫХ БАНОК

Заявлено )8 октября 1951 г. за ¹ 2509/444689 в Министерство пищевой промышленности СССР

В известных машинах, выполненных в виде карусели с расположенными по кругу шприцевальными устройствами с подводом к ним горячей или холодной воды, обр аботка консервных банок и бутылок осущеспвляется струями горячей или холодной воды.

Преимущество описываемой машины и шпарки, в сравнении с известными, заключается в том. что она дает возможность обрабатывать банки одновременно струями горячей водь и пара, что повышает эффект мойки.

На фиг. 1 изображен общий вид машины в вертикальном разрезе; на фиг. 2 — вид машины в плане (без крышки); на фиг. 3 — схема шприцеваль ного устройств а, вид сбоку; на фиг. 4 — схема шприцевального устройства, вид в плане.

Машина выполнена в виде карусели 1, установленной на станине 2 с чугунной круглой плитой 8, имеющей кронштейны для приводного вала 4,и ступенчатого шкив а 5. Плита 8 имеет кольцевой лоток 6 со спускной трубкой 7 для отвода воды, кольцевой незамкнутый канал 8 для горячей воды и кольцевой незамкнутый канал 9 для пара. Подвод в машину горячей воды осуществляется по трубе 10, а подвод пара по трубе 11.

На карусели расположены радиально трубки 12 для горячей воды и трубки 18 длч пара, на которых укреплены шприцевальные устройства, расположенные по кругу.

Шприцевальные устройства вьшолнеHbI в виде двух вертикальных трубок 14 и 15 для пара и воды, которые соединены вверху эластичными кольцами 15. Радиально расположенные трубки 12 и 18 соединены с вертикальными трубками шприцевальных устройств посредством гаек 17.

Каждая из:вертикальных трубок 14 и 15 имеет отводные зигзагообразно изогнутые трубки 18 и 19 с поднимающимися вверх концами для

М 93929 обмывки банки снаружи. Трубки 14 и 15 снабжены продольными прорезями 20 и 21, расположенными так, что выходящие из прорезей струи пара и воды бьют по касательной к поверхности консервных банок 22, надетых на,шприцевальные устройства, и приводят баранки во вращение.

Трубки 18,и 19 имеют отверстия 28 для выхода горячей воды и отверстия 24 для выхода пара, расположенные также, как и прорези 20 и 21.

Эластичные кольца 25 служат для предотвращения боя стеклянных консервных банок во время их надевания,и мойки.

Надевание консервных банок на шприцевальные устройства и снятие их после мойки производится на участке плиты 8, где кольцевые незамкнутые каналы имеют разрыв и отсутствует подача пара и во ды в шприцевальные устройства.

На крышке 2б кожуха 27 машины есть отверстие 28 для выхода пара. Приподнимание консервных банок, вследствие их быстрого вращени я в процессе мойки, ограничивается держателем 29, положение которого регулируется болтами с барашками 80, укрепленными в крышке машины.

Предмет изобретения

1. Ма шина для м ойки и шпарки консервных банок, выполненная в виде карусели с расположенными по кругу шприцевальными устройствами и системы подводящих к ним труб для горячей или холодной воды, о т л и ч а ю щ а я с s тем, что, с целью лучшей промывки путем одновременной обработки банки струями пара и горячей воды, шприцевальные устройства выполнены в виде двух вертикальных, соединенных вверху эластичными кольцами трубок для пара и воды, имеющих каждая по отводной изогнутой зигзагообразной трубке с поднимающимся вверх концом для обмывки бании снаружи.

2. Форма, выполнения машины по п. 1, отл ич а ю ща я с я тем, что, с целью р авномерной промывки всей поверхности банки, вертикальные трубки снабжены продольными прорезями, а отводные трубки отверстиями, расположенными так, что струи пара и горячей воды бьют по касательной к поверхности банки, приводя ее во,вращение. № 93929 ,ф; « ":»

/5

/У

7Фиг «
