Реферат

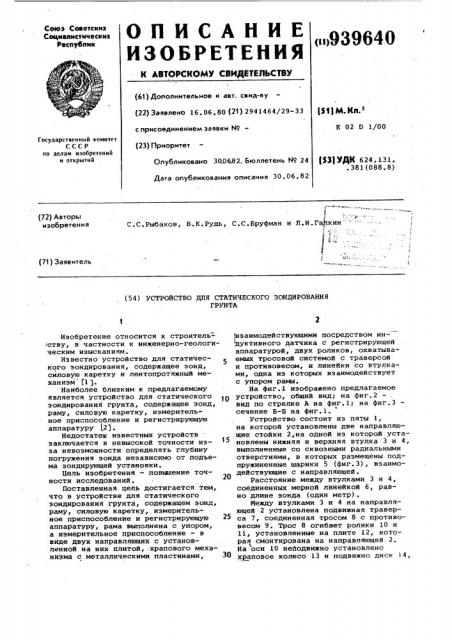

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социвлмстнческих

Республик

«»939640 (6t) Дополнительное к авт. свид-ву (22) Заявлена 16.06.80 (21) 2941464/29-33 с присоединением заявки ¹

Р1 М К з

Е 02 D 1/00

Государственный комитет

СССР оо делам изобретений и открытий (23) Приоритет (53) УДК 624.131.

381 (088 8) Опубликовано 300682. Бюллетень ¹ 24

Дата опубликования описания 30. 06. 82 (72) Авторы изобретения :.,C

С.С. Рыбаков, В. К. Рудь, С.С. Бруфман и Л. И. Га1ткин

1(1 (71) Заявитель (54) УСТРОИСТВО ДЛЯ СТАТИЧЕСКОГО ЗОНДИРОВАНИЯ

ГРУНТА

Изобретение относится к строитель ству, в частности к инженерно-геологическим изысканиям.

Известно устройство для статичес5 кого зондирования, содержащее зонд, силовую каретку и лентопротяжный механизм fl).

Наиболее близким к предлагаемому является устройство для статического зондирования грунта, содержащее зонд, раму, силовую каретку, измерительное приспособление и регистрирующую аппаратуру (2).

Недостаток известных устройств заключается в невысокой точности иээа невозможности определять глубину погружения зонда независимо от подъема зондирующей установки.

Цель изобретения — повыаение точности исследбваний.

Поставленная цель достигается тем, что в устройстве для статического зондирования грунта, содержащем зонд, раму, силовую каретку, измерительное приспособление и регистрирующую 25 аппаратуру, рама выполнена с упором, а измерительное приспособление — в виде двух направляющих с установленной на них плитой, .храпового механизма с металлическими пластинами, 30 взаимодействующими посредством ин1 дуктивного датчика с регистрирующей аппаратурой, двух роликов, охватываемых тросовой системой с траверсой и противовесом, и линейки со втулками, одна из которых взаимодействует с упором рамы.

На фиг.l изображено предлагаемое устройство, общий вид; на фиг.2 вид по стрелке A на фиг.l; на фиг.3 сечение Б-В на фиг.l.

Устройство состоит из пяты 1, на которой установлены две направляющие стойки 2,на одной из которой установлены нижняя и верхняя втулка 3 и 4, выполненные со сквозными радиальными отверстиями, в которых размещены подпружиненные шарики 5 (фиг.3) взаимодействующие с направляющей.

Расстояние между втулками 3 и 4, соединенных мерной линейкой 6, равно длине зонда (один метр).

Между втулками 3 и 4 на направляющей 2 установлена подвижная траверса 7, соединенная тросом 8 с противовесом 9. Трос 8 огибает ролики 10 и

11, установленные на плите 12, которая смонтирована на направляющей 2.

На оси 10 нейодвижно установлено храповое колесо 13 и подвижно диск 14, 939640

Формула изобретения

3 снабженный собачкой 15 и металличег кими пластинами 16, расположенными равномерно по его наружному диаметру и свободно проходящими через рабочий зазор индуктивного датчика 17.

Подвижная траверса 7 выполнена с 5 воэможностью взаимодействия с кронштейном 18, смонтированном на передвижной каретке 19 зондирующей установки. Каретка 19 соединена с си»ловым механизмом 20, неподвижно смон-10 тированным на стойках 21, установленных на раме 22, имеющей отверстия для подсоединения.анкерных свай 23.

Рама 22 снабжена также упором 24, взаимодействующим со втулкой 3 и напран-)5 ляющей 25, через которую проходит зонд 26.

Устройство работает следующим образом.

Силовым механизмом 20 задавливают зонд 26 в грунт. При этом кронштейн 18 нажимает на траверсу 7 и перемещает ее по направляющей 2 до втулки 3 мерной линейки б. Опускаясь вниз по направляющей 2, траверса 7 тянет трос 8 с противовесом 9, поднимая его в верхнее положение. При этом ролик 10, вращаясь, передает вращение диску 14 через собочку 15, которая взаимодействует с храповым кч»лесом 3. Иеталлические пластины 16 диска 14 проходят через рабочий зазор датчика 17 и дают сигнал дискретной формы, который поступает на записывающее устройство. Количество импульсов от датчика 17 соответстнуют глубине по- . гружения зонда 26.

При обратном движении силового механизма 20 траверса 7 под дейст вием противовеса 9 возвращается в 40 исходное положение (до нерхней втулки 4 мерной линейки 6». При этом диск 14 остается неподвижным, иэ-за проскальзывания собачки 15 по зубьям храпоного колеса 13, и сигналы в 45 датчике 17 не образуются.

Для дальнейшего погружения цикл работы повторяют, для чего наращивают зонд 26 следующим звеном и погружают силовым механизмом 20. 5О

При прохождении зондом 26 твердых включений, например гальки и т.д. усилие вдавливания возрастает и грунт, находящийся выше лопасти анкерных свай 23, уплотняется. Вслед- 55 ствие этого, зондирующая установка вместе с анкерными сваями 23 перемещается вверх и упор 24, йэаимо действующий со нтулкой 3, перемещает мерную линейку б вверх на акое же расстояние. Поэтому траверса

7 пройдет путь по мерной линейке.б, меньший на величину подъема зондирующей установки и, поэтому количество импульсов от датчика 17, поступивших

„ i записывающее устройство, будет меньше.

При возвращении силового механизма 70 в верхнее положение, для наращивания следующего звена зонда, зондирующая установка опустится в прежнее положение под действием собственного неса, а мерная линейка б удерживается н приподнятом положении силами трения между подпружиненными шариками 5 и .направляющей 2. для достижения заданной отметки зондирования цикл работы повторяют.

После окончания зондирования по .количеству импульсов, зарегистрированных записывающим устройством, определяют истинную глубину зондирования независимо от подъема зондирую.щей установки.

Устройство для статического зондирования грунта, содержащее зонд,. раму, силовую каретку, измерительное приспособление и регистрирующую аппаратуру, о т л и ч а ю щ е— е с я тем„ что, с целью повышения точности исследований, рама выполнена с упором, а измерительное приспособление — в ниде двух направляющих с установленной на них плитой, храпоного.механизма с металлическими пластинами, взаимодействующими посредством индуктивного датчика с регистрирующей аппаратурой, двух роликов, охватынаемых тросовой системой с траверсой и противонесом, и линейки со втулками, одна из которых взаимодействует с упором рамы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 433379, кл. Е 02 D 1/00, 1971.

2. Авторское свидетельство СССР

Р 551256, кл. Е.02 0 l/02, 1975 (прототип).
