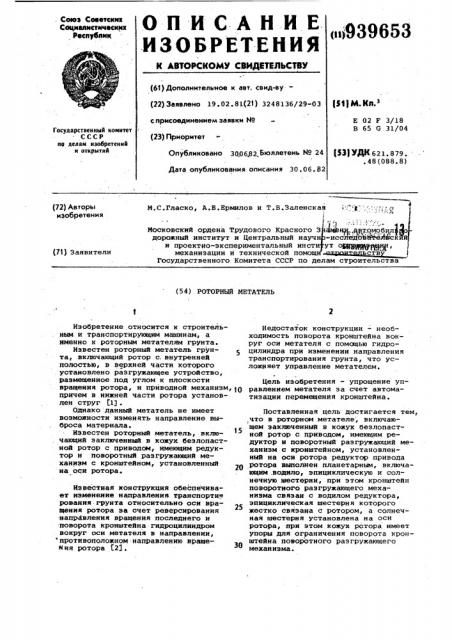

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ. Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 19. 02. 81(21) 3248136/29-03 (51) М. КП. с присоединением заявки Hо в (23) Приоритет

Е 02 F 3/18

В 65 G 31/04

Государственный комитет

СССР ио делам изобретений х открытий ($3) УДК 621. 879..48(088 8) Опубликовано 300682 Бюллетень hL 24

Дата опубликования описания 30 .06. 82 (72) Авторы изобретения

М.С. Гласно, А.В. Ермилов и Т.В. 3аленск ая

I дОсновсннв ордена Трудового древнего В днсрад„дргамоснл дорожный институт и Центральный научи -иссИв3@ЬЙМйй ск и ванне . механизации и технической помощ ьств (71) Заявители

Государственного Комитета СССР по делам строительства (54) POTOPHblA hKTATEJIb

Изобретение относится к строительным и транспортирующим машинам, а именно к роторным метателям грунта.

Известен роторный метатель грунта, включающий ротор с,внутренней полостью, в верхней части которого установлено раэгружающее устройство, размещенное под углом к плоскости вращения ротора, и приводной механизм, причем в нижней части ротора установлен струг El) .

Однако данный метатель не имеет возможности изменять направление выброса материала.

Известен роторный метатель, включающий заключенный в кожух безлопастной ротор с приводом, имеющим редуктор и поворотный разгружающий механизм с кронштейном, установленный на оси ротора.

Известная конструкция обеспечивает изменение направления транспортир рования грунта относительно оси вращения ротора эа счет реверсирования направления вращения последнего и поворота кронштейна гидроцилиндром вокруг оси метателя в направлении, противоположном направлению вращения ротора Г2).

Недостаток конструкции — необходимость поворота кронштейна вокруг оси метателя с помощью гидроцилиндра при изменении направления транспортирования грунта, что усложняет управление метателем.

Цель изобретения — упрощение управлением метателя за счет автоматизации перемещения кронштейна.

Поставленная цель достигается тем, что в роторном метателе, включающем заключенный a leo®yx безлопастной ротор с приводом, имеющим редуктор и поворотный разгружающий механизм с кронштейном, установленный на оси ротора редуктор привода ротора выполнен планетарным, включающим .водило, эпициклическую и солнечную шестерни, при этом кронштейн

ltoBopoTBoro раэгружающего механизма связан с водилом редуктора, эпициклическая шестерня которого жестко связана с ротором, а солнечная шестерня установлена на оси ротора, при этом кожух ротора имеет упоры для ограничения поворота кронштейна поворотного разгружающего механизма.

939653

На фиг. l — изображен метатель, общий вид; на фиг.2 — разрез A-А на фиг.1.

Метатель Грунта включает безлопастной ротор 1, закрепленный на цапфе 2, которая, установлена с 5 помощью подшипника 3 на ведущем валу 4. Последний, установлен на подшипниках 5 в корпусе 6 метателя.

На внутренней поверхности цапфы,2 расположена жестко соединенная с (9 безлопастным ротором 1 эпициклическая шестерня 7, которая находится в зацеплении с сателлитами 8, ус:тановленными посредством подшипни1 ков 9 на пальцах 10,водила 11, которое при помощи подшипников 12 смонтировано на ведущем валу 4. На водиле 11 закреплен разгружающий механизм в виде кронштейна 13 с симметричными дисками-эвакуаторами 14, установленными с возможностью вращения относительно собственной оси.

На ведущем валу 4 расположена солнечная шестерня 15 ° Герметизация механизмов привода производится с помощью съемных кожухов 16 и крышек 17. На корпусе 6 метателя смонтированы ограничительные упоры

18 поворота кронштейна 13.

Работа метателя осуществляется слезо дующим образом.

При вращении ведущего вала 4 в направлении, показанном стрелкой

Б (фиг.l), водило 11 поворачивается в направлении стрелки В до совмещения кронштейна 13 с ограничительным упором 18. При этом крутящий момент передается от солнечной шестерни 15 через саттелиты 8 на эпициклическую шестерню 7, обеспечивая вращение безлопастного .ротора 1 в направлении стрелки Г.

Грунт, поступающий в безлопастной ротор 1 метателя в направлении стрелки Д (фиг.2), разгоняется за счет совместного действия сил тре- 45 ния, веса и центробежных сил и, взаимодействуя с диском-эвакуатором 14, изменяет направление движения и вылетает из метателя в направлении, указанном стрелкой Е 50 (фиг. 1) .

При реверсировании направления вращения ведущего вала 4, как показано стрелкой Ж (фиг.l), момент сопротивления вращению на безлопастном роторе 1 значительно превышает момент сопротивления на водйле ll, эа счет чего происходит поворот йодила 11 и жестко связанного с ним кронштейна 13 в направлении, указанном стрелкой И, до встречи кронштейна с ограничительным упором 18. Кронштейн 13 занимает положение, показанное штриховой линией.

Крутящий момент от солнечной шестерни 15 передается через сателлиты 8 на эпициклическую шестерню 7,.обеспечивая вращение безлопастного ротора 1 в направлении, укаэанном стрелкой К. Грунт, разгоняемый безлопастным ротором 1, взаимодействует с диском-эвакуатором 14 и вылетает из метателя в направлении, укаэанном стрелкой Л. Таким образом, при реверсировании направления вращения ведущего вала 4 автоматически обеспечивается изменение положения разгружающего механизма и направление выброса грунта.

Предлагаемая конструкция метателя может обеспечить повышение производительности на 5-10% за счет сокращения времени изменения направления выброса грунта и существенного улучшения условий работы оператора в связи с упрощением управления.

Формула изобретения

Роторный метатель, включающий заключенный в кожух безлопастной ротор с приводом, имеющим редуктор и поворотный разгружающий механизм с кронштейном, установленный на оси ротора,отличающийся тем, что,с целью упрощения управления метателем за счет автоматизации перемещения кронштейна, редуктор привода ротора выполнен планетарным, включающим водило, эпициклическую и солнечную шестерни, при этом кронштейн поворотного разгружающего механизма связан с водилом редуктора, эпициклическая шеСтерня которого жестко связана с ротором, а солнечная шестерня установлена на оси ротора, при этом кожух ротора имеет упоры для ограничения поворота кронштейна поворотного разгружающего механизма.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 623925, кл. Е 02 F 3/24, 1977.

2. Авторское свидетельство СССР по заявке Р 2882075, кл. E 02 F 3/18, 1980 (прототип).
