Грунтозаборное устройство землесосного снаряда

Грунтозаборное устройство землесосного снаряда

Иллюстрации

Показать все

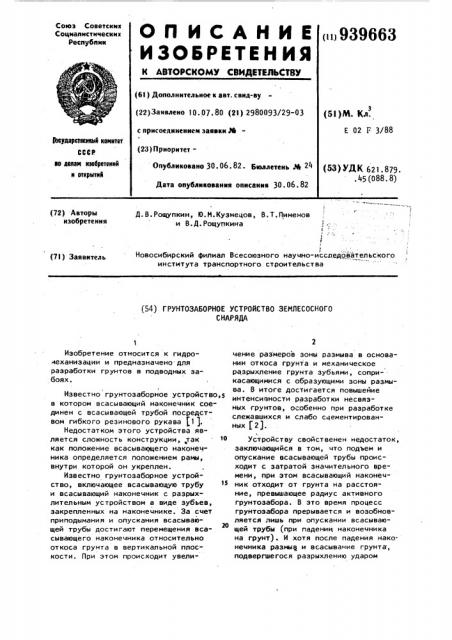

Реферат



(72) Авторы изобретения

Д. В. Рощупкин, 6.И. Кузнецов, В.Т. Пименов и В.Д.Рощупкина

1 с

1 т

Новосибирский филиал Всесоюзного научно-исследовательского института транспортного. строит ельст ва (7!) Заявитель (54) ГРУНТОЗАБОРНОЕ УСТРОЙСТВО ЗЕИЛЕСОСНОГО

СНАРЯДА

Изобретение относится к гидромеханизации и предназначено-для разработки грунтов в подводных забоях.

Известно грунтозаборное устройство,s в котором всасывающий наконечник соединен с всасывающей трубой посредством гибкого резинового рукава (1 ).

Недостатком этого устройства является сложность конструкции,,так как положение всасывающего наконечника определяется положением рамы, внутри которой он укреплен.

Известно грунтозаборное устройство, включающее всасывающую трубу и всасывающий наконечник с разрыхлительным устройством в виде зубьев, закрепленных на наконечнике. За счет приподымания и опускания всасывающей трубы достигают перемещения вса20 сывающего наконечника относительно откоса грунта в вертикальной плоскости. При этом происходит увеличение размеров зоны размыва в основании откоса грунта и механическое разрыхление грунта зубьями, соприкасающимися с образующими зоны размыва. В итоге достигается повышейие интенсивности разработки несвязных грунтов, особенно при разработке слежавшихся и слабо сцементированных (2).

Устройству свойственен недостаток, заключающийся в том, что подьем и опускание всасывающей трубы происходит с затратой значительного времени, при этом всасывающий наконечник отходит от грунта на расстояние, превышающее радиус активного грунтоэабора. В это время процесс грунтозабора прерывается и возобновляется лишь при опускании всасывающей трубы (при падении наконечника на грунт) . И хотя после паденйя наконечника размыв и всасывание грунта, подвергшегося разрыхлению ударом

3 4 лы 5 патрубка 3 напорной водой от водяного насоса, например от отжимного насоса грунтового насоса, но не создают напора в трубе 6, т.е. держат золотниковое устройство открытым и не работающим. Трубопровод 6 в этом случае сообщен с водной акваторией или воздушной средой. Включают в работу землесос. За счет разрежения давления во всасывающей трубе 1 и наконечнике

2 в устье 8 наконечника. 2 втекает вода из окружающей акватории забоя.

Подводят наконечник 2 к грунту. Потоком воды, подтекающим к наконечнику 2, частицы грунта открываются от грунтового массива 9 забоя и увлекаются в наконечник. Наконечник 2 занимает в этом случае положение 1,,когда под действием собственного веса наконечник наклоняется вниз, патрубок

3 изгибается, ось наконечника 2 с осью всасывающей трубы составляет <с .

Зона размыва получает очертание по

АВС. Включают в работу систему регулирования, т.е. золотниковое устройство. Золотниковое устройство закрывает сообщение трубопровода 6 с водной акваторией. В трубопроводе 6 поднимается давление. Оно распространяется на полости коллектора 4 и каналов 5. Патрубок 3 выпрямляется и приподнимает наконечник 2, который перемещается в положение II. При этом зубья ребер 7 нарушают механическим воздействием связи между грунтовыми частицами в верхней части зоны размыва. Она получает очертание

А4В1С .

Затем золотниковое устройство открывает систему регулирования давления. Давление; в каналах 5 падает, наконечник 2 переходит в положение I„

При этом зубья ребер 7 нарушают связи в грунте в нижней части зоны размыва. Одновременно производится па пильонирование слева направо или справа налево. Таким образом осуще ствляется проходка s грунте. У основания откоса образуется зона размыва увеличенных размеров. Нависаю,щий над ней грунт обрушивается в зону размыва и также засасывается в наконечник 2.

Предлагаемое устройство повышает интенсивность разработки несвязных грунтов за счет изменения положения всасывающего наконечника относительно откоса грунта в то время, как

3 93966 зубьев, интенсифицируется, в целом такая разработка грунта не дает значительного повышения интенсивности разработки грунта.

Цель изобретения - повышение интенсивности разработки несвязных грунтов путем изменения положения наконечника относительно откоса грунта при стабильном положении всасывающей трубы. 1О

Поставленная цель достигается тем, что в грунтозаборном устройстве землесосного снаряда, включающем всасывающую трубу и присоединенным к ней наконечником с рыхлящими элементами 15 и коллектор, наконечник соединен с всасывающей трубой посредством рукава, выполненного с продольными каналами, соединенными с коллектором.

Кроме того, рукав выполнен в виде упруго- гибкого материала.

На фиг. 1 схематически изображено устройство, вид сбоку в двух положениях I и II; на фиг. 2 - то же, 25 продольный разрез; на фиг. 3 - разрез

А-A на фиг.2.

Устройство состоит из всасывающей трубы 1, всасывающего наконечника 2, патрубка 3 с кольцевым коллектором 4.

Патрубок 3 выполнен из упруго-гибкого материала. В стенках его имеются про- . дольные каналы 5, соединенные с полостью кольцевого коллектора 4. Коллектор 4 снабжен напорным трубопроводом 6 от энергоносителя (не показан

Наконечник 2 снабжен рыхлящими лементами, например, зубчатыми ребрами 7.

Наконечник 2 может быть любой фор40 мы. Но при необходимости снижения потерь напора на вход гидросмеси в наконечник используют грушевидный наконечник. Патрубок 3 может быть выполнен из любого подходящего матери.

» 15 ала, обладающего упруго-гибкими своиствами, например, из резины. Энергоносителем может быть напорная вода, сжатый воздух, другая жидкость или другой газ, отвечающие предусмотренному в устройстве назначению. S качест50 ве источника энергоносителя может служить водяной насос, компрессор, баллон со сжатым воздухом и т.п.

Устройство работает следующим образом.

Всасывающую трубу 1 с всасывающим наконечником 2 опускают под воду.

Заполняют трубу 6, коллектор 4 и кана9396 всасывающая труба в вертикальном направлении остается стабильно расположенной.

Формула изобретения S

1. Грунтозаборное устройство землесосного снаряда, включающее всасывающую трубу с присоединенным к ней наконечником с рыхлящими элемен-. 1в тами и коллектор, о т л и ч а ющ е е с я тем,что, .с целью повышения интенсивности разработки несвязных грунтов путем изменения положения наконечника относительно откоса д грунта при стабильном положении всасывающей трубы, наконечник соединен

63 6 с всасывающей трубой посредством рукава, выполненного с продольными каналами, соединенными с коллекто- ром.

2. Устройство по п.l, о т л и ч а ю щ е е с я тем, что рукав выполнен из упруго-гибкого материала.

Источники информации, принятые во внимание при экспертизе

l. Краковский И.И. Суда техничес,кого флота. Л.,"Судостроение", 1968, с. 151.

2. Жученко В.А. Новая технология гидромеханизированной добычи и переработки грунтов. Н., Стройиздат, 1973, с. 68 (прототип) .
