Рабочий орган для разработки мерзлых грунтов

Рабочий орган для разработки мерзлых грунтов

Иллюстрации

Показать все

Реферат



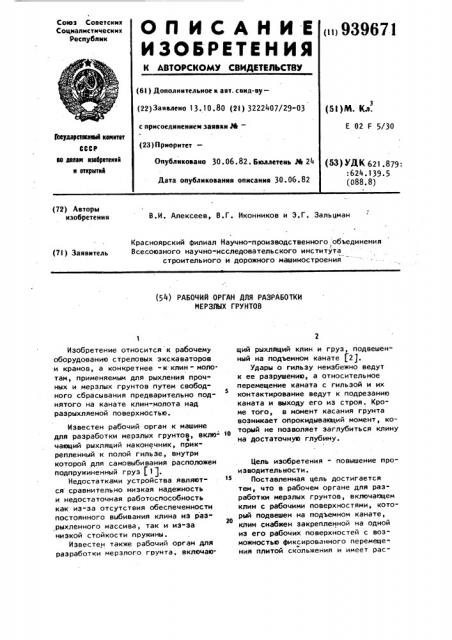

(72) Авторы иэобретеиия

В.И. Алексеев, В.Г. Иконников и Э.Г. Зальцман

Красноярский филиал Научно-производственного объединения

Всесоюзного научно-исследовательского института строительного и дорожного машиностроения (7lj Заявитель (54) РАБОЧИЙ ОРГАН ДЛЯ РАЗРАБОТКИ

МЕРЗЛЫХ ГРУНТОВ

Изобретение относится к рабочему оборудованию стреловых экскаваторов и кранов, а конкретнее - к клин - молотам, применяемым для рыхления прочных и мерзлых грунтов путем свободного сбрасывания предварительно поднятого на канате клин-молота над разрыхляемой поверхностью.

Известен рабочий орган к машине для разработки мерзлых грунтов, вклю- чающий рыхлящий наконечник, прикрепленный к полой гильзе, внутри которой для самовыбивания расположен подпружиненный груз (1).

Недостатками устройства являются сравнительно низкая надежность и недостаточная работоспособность как из-эа отсутствия обеспеченности постоянного выбивания клина иэ разрыхленного массива, так и из-эа низкой стойкости пружины.

Известен также рабочий орган для разработки мерзлого грунта, включаю" щий рыхлящий клин и груз, подвешенный на подъемном канате f2j.

Удары о гильзу неизбежно ведут к ее разрушению, а относительное перемещение каната с гильзой и их контактирование ведут к подрезанию каната и выходу его иэ строя. Кроме того, в момент касания грунта возникает опрокидывающий момент, который не позволяет эаглубиться клину на достаточную глубину.

Цель изобретения - повышение производитель ности.

Поставленная цель достигается тем, что в рабочем органе для разработки мерзлых грунтов, включающем клин с рабочими поверхностями, который подвешен на подъемном канате, клин снабжен закрепленной на одной иэ его рабочих поверхностей с возможностью фиксированного перемеще-. ния плитой скольжения и имеет рас3 93 положенную над последней компенсирующую полость.

На фиг.1 изображен рабочий орган для разработки мерзлых грунтов,вид сбоку; на фиг. 2 - вид по стрелке А на фи г. 1; на фиг.3 - положение рабочего органа до и после внедрения в грунт; на фиг.4 - схема разрушения грунта при падении клина вблизи разработанного забоя.

Рабочий орган для разработки мерзлых грунтов содержит рыхлящий клин 1 с проушинами 2 для соединения с коушем 3 подъемного канала 4 и наклонную плиту 5 сколь" жения, которая создает асимметрию плоскостей скольжения клина. Плита 5 крепится болтами 6 с потайными головками. Кроме того., рабочий орган выполнен с компенсирующей полостью 7.

Устройство работает следующим образом.

При сбрасывании рабочего органа с высоты клин 1 внедряется в разра" батываемую поверхность мерзлого грунта. Совпадение оси клина и гравитационной вертикали при этом обеспечивается балансировкой клина при помощи полости 7, компенсирующей разбаланс от плиты 5. На завершающей стадии внедрения клина в грунт его верхний слой начинает взаимодействовать с плитой 5, отклоняющей ось клина от вертикали.

При этом происходит или обычный для внедрения клина сдвиг грунта по линии наименьшего сопротивления или выламывание участка массива грунта, линия разлома которого развивается от лезвия клина 1 в сторону установленной плиты 5 скольжения (фиг. 2) . При попадании клина 1 на поверхность рядом с краем открытого уже разработанного забоя происходит активное отламывание мас9671 4 сива грунта, так как в данной конструкции возникает ломающий момент сил, превышающий момент, создаваемый симметричным клином (фиг.3)

Кроме того, при отсутствии сдвиговых или других усилий при внедрении клина в грунт исключается его заклинивание, так как со стороны установленной плиты 5 скольжения образует1р ся гарантированный зазор.

Для более эффективной разработки мерзлого грунта высоту установки наклонной плиты 5 необходимо выбиl5 рать в зависимости от прочности грунта данного массива, т.е. глубины проникновения клина в грунт при его падении.

Выполнение клина с дополнитель20 ной наклонной плитой позволяет нЕ только гарантировать ликвидацию заклинивания его в грунт, но и позволяет повысить производительность .

Формула изобретения

Рабочий орган для разработки мерзлых грунтов, включающий клин зо с рабочими поверхностями, который подвешен на подъемном канате, о тл и ч а ю шийся тем, что, с целью повышения производительности, клин снабжен закрепленной на одной из его рабочих поверхностей с возможностью фиксированного перемещения плитой скольжения и имеет расположенную над последней компенсирующую полость.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР и 199010, кл. Е 02 F 5/30, 1966.

2. Авторское свидетельство СССР

4 630362, кл. Е 02 F 5/30, 1977 (прототип).
