Способ определения относительных дебитов двух совместно эксплуатируемых нефтяных пластов

Способ определения относительных дебитов двух совместно эксплуатируемых нефтяных пластов

Иллюстрации

Показать все

Реферат

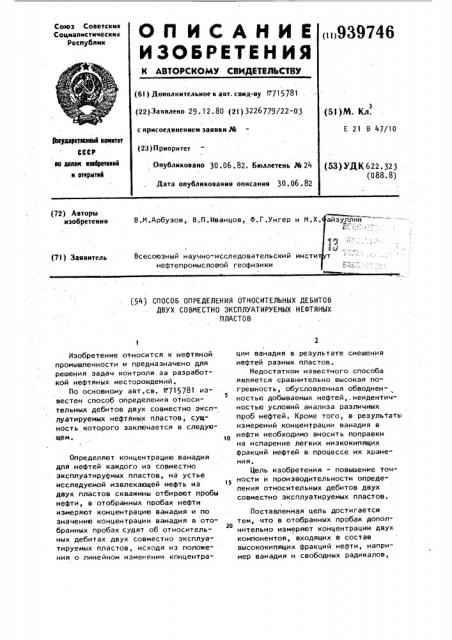

Союз COBQTCKIIX

Социалистичесних

Республик

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свид-ву 1 715781 (22) Заявлено 29. 12. 80 (21) 3226779/22-03

< >939746 (5! )М. Кл. с присоединением заявки М

E 21 В 47/ io

Экуяаретеенвй квмнтет

CCCP но денем неебретеннй и вткрытнй (23) Приоритет (53) УДК622.323 (088. 8) Опубликовано 30.06.82. Бюллетень Ме 24

Дата опубликования описания 30.06 . 82 (72) Авторы изобретения

В.М.Арбузов, В.П.Иванцов, Ф.Г.Унгер и М.Х (71) Заявитель

Всесоюзный научно-исследовательский инсти нефтепромысло вой геофизи ки (543 СПОСОБ ОПРЕДЕЛЕНИЯ ОТНОСИТЕЛЬНЫХ ДЕБИТОВ

ДВУХ СОВМЕСТНО ЭКСПЛУАТИРУЕМЫХ НЕФТЯНЫХ

ПЛАСТОВ

Изобретение относится к нефтяной промышленности и предназначено для решения задач контроля за разработкой нефтяных месторождений, По основному авт.св. Р"715781 известен способ определения относительных дебитов двух совместно эксплуатируемых нефтяных пластов, сущность которого заключается в следующем.

Определяют концентрацию ванадия для нефтей каждого из совместно эксплуатируемых пластов, на устье исследуемой извлекающей нефть из двух пластов скважины отбирают пробы нефти, в отобранных пробах нефти измеряют концентрацию ванадия и по значению концентрации ванадия в отобранных пробах судят об относительных дебитах двух совместно эксплуатируемых пластов, исходя из положения о линейном изменении концентрации ванадия в результате смешения нефтей разных пластов.

Недостатком известного способа является сравнительно высокая по" грешность, обусловленная обводненностью добываемых нефтей,.неидентичностью условий анализа различных проб нефтей, Кроме того, в результаты измерений концентрации ванадия в нефти необходимо вносить поправки на испарение легких низкокипящих фракций нефтей в процессе их хранения.

Цель изобретения - повышение точ1 ности и производительности определения относительных дебитов двух совместно эксплуатируемых пластов..Поставленная цель достигается тем, что в отобранных пробах дополzo нительно измеряют концентрации двух компонентов, входящих в состав высококипящих фракций нефти, например ванадия и свободных радикалов, 939746 носительных единицах.

При определении относительных дебитов двух совместно эксплуатируемых пластов в качестве контролирующих параметров, которыми в предлагаемом способе являются отношение концентраций ванадия и никеля или ванадия и свободных радикалов нефтей, следует в каждом конкретном случае выбирать то из соотношений, в котором одна из определяющих компонент статистически незначимо различается для обоих пластов.

Экспериментальные данные показали, что погрешности определения относительных дебитов двух совместно эксплуатируемых пластов по предлагаемому способу значительно ниже по сравнению с известным. Так, погрешности определения относительных дебитов совместно эксплуатируемых пластов Шкаповского месторождения по отношению концентраций ванадия и радикалов, определяемых из одной навески, составляют 2-83, а погрешности по известному методу - 5-163.

При этом производительность определений дебитов возросла в 3-4 раза за счет исключения операций обезвоживания и учета потерь легких фракций нефтей в процессе их хранения.

Производительность труда возрастает за счет высвобождения обслуживающего персонала на стадии подго-товки нефти к анализу, что дает существенную экономию заработной платы, формула изобретения

3 и по отношению их концентраций судят об относительных дебитах двух совместно эксплуатируемых пластов.

Способ обоснован следующими факторами, 5

Ванадий, никель и свободные радикалы нефти количественно содержатся только в нефтяной фазе отобранных проб, в связи с чем соотношение их концентраций не зависит от пе- 10 ременного количества водной фазы (при определении иэ одной навески) .

Ванадий, никель и свободные ра— дикалы нефти связаны с тяжелыми высококипящими асфальтено-смолистыми фракциями нефтей, что практически обусловливает постоянство их отношения при испарении легких фракций ,в процессе хранения проб нефти.

При измерениях концентраций ванадия и свободных радикалов из одной навески с помощью метода электронного парамагнитного резонанса аналитические пики характеризующие кон.

Э

25 центрации ванадия и свободных радикалов, формируются на одной спектрограмме, что позволяет измерить отношению их концентраций с высокой точностью (до долей процента) за

30 счет строгой идентичности условий измерения.

Измерения отношения концентраций ванадия и никеля осуществляются с по" мощью атомно-абсорбционного, нейтронно-активационного, рентгено-радиометрического и других методов элементного анализа по общеизвестным методикам. Измерения отношения кон- . центраций ванадия и свободных радикалов целесообразно проводить с по о мощью метода электронно-парамагнитного резонанса.

Способ с использованием, например, отношения концентраций ванадия и свободных радикалов в нефтях осуществ-45 ляют следующим образом.

1. Отбирают пробы нефти из каждого иэ совместно эксплуатируемых пластов.

2. Измеряют отношение концентраций ванадия и свободных радикалов в отобранных пробах, например, на приборе ЭПА-2М.

3. В процессе эксплуатации скважины, работающей на два пласта, отбирают пробы нефти на поверхности, в которых определяют отношение концентраций ванадия и свободных радикалов.

4. Относительные дебиты находят из экстраполяционного соотношения к" — к г -Г в н где k u k — отношение концентраций ванадия и свободных радикалов соответственно для верхнего и нижнего пластов;

- отношение концентраций ванадия и свободных радикалов в нефти исследуемой скважины, работающей на два пласта;

q u q - дебиты нефти соответН ственно и верхнего, и нижнего пластов в отСпособ определения относительных дебитов двух совместно эксплуатируе5 мых нефтяных пластов по авт.св.

N 715781, о т л и ч à ю шийся тем, что, с целью повышения точности и сокращения времени анализа проб нефти, в отобранных пробах измеряют концентрации двух компонентов, входящих в состав высококипящих фракций нефти, например ванадия и сво939746 6 бодных радикалов, и по отношению их концентраций судят об относительных дебитах двух совместно эксплуатируемых пластов.

5 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР 715781, кл. E 21 B 47/10, 1979.
