Способ монтажа лопаточного направляющего аппарата гидромашины

Способ монтажа лопаточного направляющего аппарата гидромашины

Иллюстрации

Показать все

Реферат

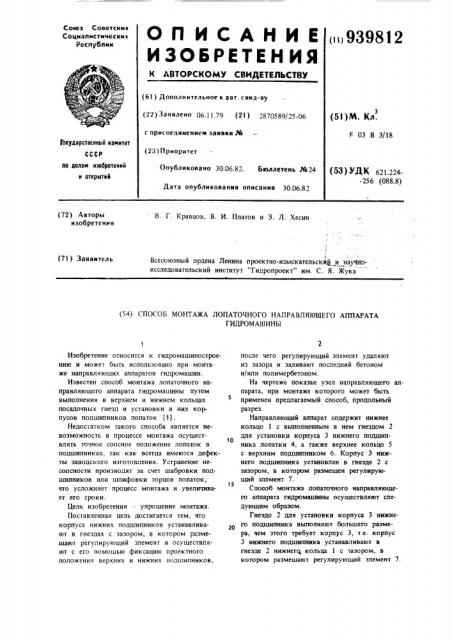

Союз Советскнх

Соцкапмсткческих

Республик

ОllИСАНИЕ(93981

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт.свкд-ву (51)М. Кл. (22) Занвлено 06.11.79 (21) 2870589/25-06 с присоединением заявки РЙ (28) Приоритет

F 03 В 3/18

Государственный комитет по делам изобретений и открытий

Опубликовано 30.06.82. Бюллетень J%24

Дата опубликования описания 30.06.82 (53) УДК 621.224-256 (088.8) (72) Авторы изобретения

В. Г. Кравцов, В. И. Платов и 3. Л. Хесин

Всесоюзный ордена Ленина проектно-изыскательский и научноисследовательский институт Гидропроект" им. С. Я. Жука (71) Заявитель (54) СПОСОБ МОНТАЖА ЛОПАТОЧНОГО НАПРАВЛЯЮЩЕГО АППАРАТА

ГИДРОМАШИНЫ

Изобретение относится к гидромашиностроению и может быть использовано при монтаже направляющих аппаратов гидромашин.

Известен способ монтажа лопаточного направляющего аппарата гидромашины путем выполнения в верхнем и нижнем кольцах посадочных гнезд и установки в них корпусов подшипников лопаток (11.

Недостатком такого способа является невозможность в процессе монтажа осуществлять точное соосмое положение лопаток в подшипниках, так как всегда имеются дефекты заводского изготовления. Устранение несоосности производят за счет шабровки подшипников или шлифовки торцов лопаток, что усложняет процесс монтажа и увеличивает его сроки.

Цель изобретения — упрощение монтажа.

Поставленная цель достигается тем, что корпуса нижних подшипников устанавливают в гнездах с зазором, в котором размещают регулирующий элемент и осуществляют с его помощью фиксацию проектного положения верхних и нижних подшипников, после чего регулирующий элемент удаляют из зазора и заливают последний бетоном и/или полимербетоном.

На чертеже показан узел направляющего аппарата, при монтаже которого может быть применен предлагаемый способ, продольный разрез, Направляющий аппарат содержит нижнее кольцо 1 с выполненным в нем гнездом 2

10 для установки корпуса 3 нижнего подшипника лопатки 4, а также верхнее кольцо 5 с верхним подшипником 6. Корпус 3 нижнего подшипника установлен в гнезде 2 с зазором, в котором размещен регулирующий элемент 7.

Способ монтажа лопаточного направляющего аппарата гидромашины осуществляют следующим образом.

Гнездо 2 для установки корпуса 3 нижнего подшипника вьптолняют большего размера, чем этого требует корпус 3, т.е. корпус

3 нижнего подппппппса устанавливают в гнезде 2 нижнегс кольца 1 с зазором, в котором размешают регулирующий элемент 7.

9 I()g ) Составитель H. Силаева

ТехРед М Тенер Корректор М. 11ожо

Редактор A. Лежнина

Заказ 4630/53 Тираж 501 Подписное

В)1ИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., д. 4/5

<Рнлна.i I IIII I "11агеш", г. Ужгород, ул. Проектная, 4 з

Лопатку 4 устанавливают вергикально в подшипнике 6 верхнего кольца 5 предварительно раскрепив ее в корпусе 3 нижнего подшипника. После этого осуществляют при помощи регулирующего элемента 7 соосность положения лопатки 4 в подшипниках за счет изменения положения корпуса 3 нижнего подшипника в гнезде 2. Убедившись в соосности, соответствующей проектному положению верхнего и нижнего подшипников, регулирующий элемент 7 удаляют из зазора, и последний заливают бетоном и, или полимер бетоном.

Предлагаемый способ монтажа позволяет избежать трудоемких работ по подгонке лопаток из-за нарушения соосности подшипников, значительно сокращает время монтажа и снижает требования, предъявляемые к чводу-изготовителю.

Формула изобретения

Способ монтажа лопаточного направляющего аппарата гидромашины путем выполнения в верхнем и нижнем кольцах посадочных гнезд и установки в них корпусов подшипников лопаток, о т л и ч а ю щ и йс я тем, что, с целью упрощения монтажа, корпуса нижних подшипников уСтанавливают н гнездах с зазором, в котором размещают

10 регулирующий элемент и осуществляют с его помощью фиксацию проектного положения верхних и нижних подшипников, после чего регулирующий элемент удаляют иэ зазора и заливают последний бетоном и/или

1s полимербетоном.

Источники информации, принятые во внимание при экспертизе

1. Полуипсин К. H. Монтаж гидроагрегатов. М., Госэнергоиздат, 1963, с. 271.
