Погружная насосная установка
Иллюстрации
Реферат

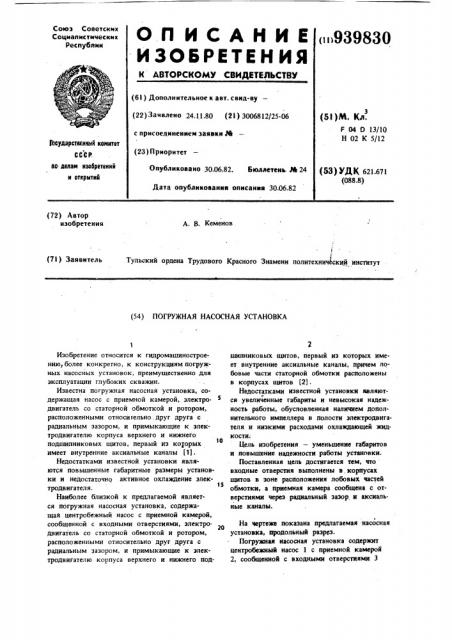

(72) Автор изобретения
A. В. Кеменов.
Тульский ордена Трудового Красного Знамени политехнический институт (7l) Заявитель (54) ПОГРУЖНАЯ НАСОСНАЯ УСТАНОВКА
Изобретение относится к гидромашиностроению,более конкретно, к конструкциям погружных насосных установок, преимущественно для эксплуатации глубоких скважин.
Известна погружная насосная установка, содержащая насос с приемной камерой, электродвигатель со статорной обмоткой и ротором, расположенными относительно.друг друга с радиальным зазором, и примыкающие к электродвигателю корпуса верхнего и нижнего подаяпниковых щитов, первый из которых а имеет внутренние аксиальные каналы (1).
Недостатками известной установки являются повышенные габаритные размеры установки и недостаточно активное охлаждение элек!
5 тродвигател я.
Наиболее близкой к предлагаемой является погружная насосная установка, содержащая центробежный насос с приемной камерой, сообщенной с входными отверстиями, электро. двигатель со статорной обмоткой и ротором, расположенными относительно друг друга с радиальным зазором, н примыкающие к электродвигателю корпуса верхнего и нижнего подшипниковых щитов, первый из которых имеет внутренние аксиальные каналы, причем лобовые части статорной обмотки расположены в корпусах щитов (21, Недостатками известной установки являют« ся увеличенные габариты и невысокая надежность работы, обусловленная наличием дополнительного импеллера в полости электродвигателя и низкими расходамн охлаждающей жидкости;
Цель изобретения — уменьшение габаритов и повышение надежности работы установки.
Поставленная цель достигается тем, что входные отверстия выполнены в,корпусах щитов в зоне расположения лобовых частей обмотки, а приемная камера сообщена с отверстиями через радиальный зазор и аксиальные каналы.
На чертеже показана предлагаемая насосная установка, продольный разрез.
Погружиая насосная установка содержит центробежный насос 1 с приемной камерой
2, сообщенной с входными отверстиями 3
ВНИИПИ Заказ 4632/54
Тираж 678 Подписное
3 939830 и 4, электродвигатель 5 со статорной обмоткой 6 и ротором 7, расположенными относительно друг друга с радиальным зазором 8, и примыкающие к электродвигателю 5 корпуса 9 и 10 соответственно верхнего и нижнего подшипниковых щитов 11 и 12, первый из которых имеет внутренние аксиальные каналы 13, причем лобовые части 14. и 15 статорной обмотки 6 расположены в корпусах 9 и 10 щитов 11 и 12. Входные отвер- 1в стия 3 и 4 выполнены в корпусах 9 и 10 щитов 11 и 12 в зоне расположения лобовых частей 14 и 15 обмотки 6, а приемная камера 2 сообщена с отверстиями 3 и 4 через радиальный зазор 8 и аксиальные каналы 13.
В полости корпусов 9 и 10 размещены опоры 16 — 18 и уплотнительные элементы 19 и
20.
Установка работает следующим образом.
Жидкость, окружающая насосную установку, 20 через входные отверстия 3 и 4 в корпусах
9 и 10 подшипниковых щитов 11 и 12 ноступает в полость электродвигателя 5, омывает лобовые части 14 и 15 статорной обмотки 6, проходит по зазору 8, охлаждая
2S ротор 7 и статорную обмотку 6, и, наконец, через аксиальные каналы 13 в корпусе 9 верхнего подшипникового щита 11 подается в приемную,камеру 2 насоса 1. Из камеры 2 жидкость насосом 1 откачивается потребителю.
В предлагаемой насосной установке весь поток перекачиваемой жидкости интенсивно
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
4 охлаждает электродвигатель, что позволяет уменьшить габариты и повысить надежность ее работы.
Формула изобретения
Погружная насосная установка, содержащая центробежный насос с приемной камерой, сообщенной с входными отверстиями, электродвигатель со статорной обмоткой и ротором, расположенными относительно друг друга с радиальным зазором, и примыкающие к электродвигателю корпуса верхнего и нижнего подшипниковых щитов, первый из которых имеет внутренние аксиальные каналы, причем лобовые части статорной обмотки рас. положены в корпусах щитов, о т л и ч аю щ а я с я тем, что, с целью уменыпения габаритов и повышения надежности работы, входные отверстия выполнены в корпусах щитов в зоне расположения лобовых частей обмотки, а приемная камера сообщена с отверстиями через радиальный зазор и аксиальные каналы.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР Р 450031, кл. F 04 0 13/06, 1975.
2. Авторское свидетельство СССР N 572878, кл. Н 02 К 5/12, 1975.
