Реферат

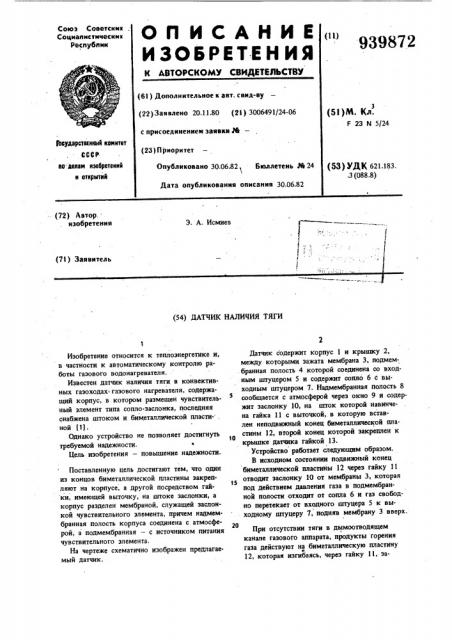

Союз Советскня

Социалнстнческни

Республик

9398

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 20.11.80 (21) 3006491/24-06 с присоединением заявки ЭЙ— (28) Приоритет (53)M. Кл.

F 23 N 5/24

1ппударстваииый канитит

СССР пю делан изабретеиий и птирытий

Опубликовано 30.06.82 Бюллетень М 24

Дата опубликования описания 30.06.82 (53) УДК 621.183..3 (088.8) (72) Автор. изобретения

Э. А. Исмиев (54) ДАТЧИК НАЛИЧИЯ ТЯГИ

Изобретение относится к теплоэнергетике и, в частности к автоматическому контролю работы газового водонагревателя.

Известен датчик наличия тяги в конвективных газоходах газового нагревателя, содержащий корпус, в котором размещен чувствительный элемент типа сопло-заслонка, последняя снабжена штоком и биметаллической пласти-.. ной (1).

Однако устройство не позволяет достигнуть требуемой надежности. а

Цель изобретения — повышение надежности.

Поставленную цель достигают тем, что один из концов биметаллической пластины закрепляют на корпусе, а другой посредством гай ки, имеющей выточку, на штоке заслонки, а корпус разделен мембраной, служащей заслонкой чувствительного элемента, причем нщмембранная полость корпуса соединена с атмосферой, а подмембранная — с источником питания чувствительного элемента, На чертеже схематично изображен предлагаемый датчик.

Датчик содержит корпус 1 и крышку 2, между которыми зажата мембрана 3, подмем. бранная полость 4 которой соединена со входным штуцером 5 и содержит сопло 6 с выходным штуцером 7. Надмембранная полость 8 сообщается с атмосферой через окно 9 и содержит заслонку 10, на шток которой навинчена гайка 11 с выточкой, в которую вставлен неподвижный конец биметаллической пла10 стяни 12, второй конец которой закреплен к крышке датчика гайкой 13.

Устройство работает следующим образом.

В исходном состоянии подвижный конец биметаллической пластины 12 через гайку 11

15 отводит заслонку 10 от мембраны 3, которая под действием давления газа в подмембранной полости отходит от сопла 6 и гаэ свободно перетекает от входного апуцера 5 к выходному штуцеру 7, подняв мембрану 3 вверх.

При отсутствии тяги в дымоотводящем канале газового аппарата, продукты горения газа действуют на биметаллическую пластину а

12, которая изгибаясь, через гайку 11, за939872

Составитель К. Роганов

Техред М. Гергель

Корректор М. Шарошн

Редактор Ю. Середа

Подписное

Тираж 598

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д, 4/5

Заказ 4640/56

Филиал ППП Патент", r. Ужгород, ул. Проектная. 4

3 слонку 10 и мембрану 3 прикрывает сопло, прекращая подачу газа на выход датчика, что вызывает срабатывание предохранительного клапана и подача газа на аппарат прекращается

Предохранительный клапан относится к конструкции газового аппарата, поэтому на чертеже не показан).

Настройка времени срабатывания датчика реализуется плавным изменением усилия предварительной затяжки биметаллической пластины путем поворота гайки 11.

Таким образом, отпадает необходимость в дополнительной пружине, действующей на заслонку, и упрощается настройка предлагаемого датчика, что снижает трудозатраты и создает удобства как в процессе производства, так и в условиях эксплуатации.

4 Формула изобретения

Датчик наличия тяги в конвектннных газоходах газового нагревателя, содержащий корпус, в котором размещен чувствительный элемент типа сопло-заслонка, последняя снабжена штоком и биметаллической пластиной, о т- . л и ч а ю шийся ем, что, с целью по-. вышения надежности, один иэ концов биметаллической пластины закреплен на корпусе, а

10 другой посредством гайки, имеющей выточку, на штоке заслонки, а корпус разделен мембраной, служащей заслонкой чувствительного элемента, причем надмембранная полость корпуса соединена с атмосферой, а подмембранная с источником питания чувствительного элемента.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 407108, кл. F 23 N 5/24, 1971.
