Устройство для тепловлажностной обработки воздуха

Устройство для тепловлажностной обработки воздуха

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

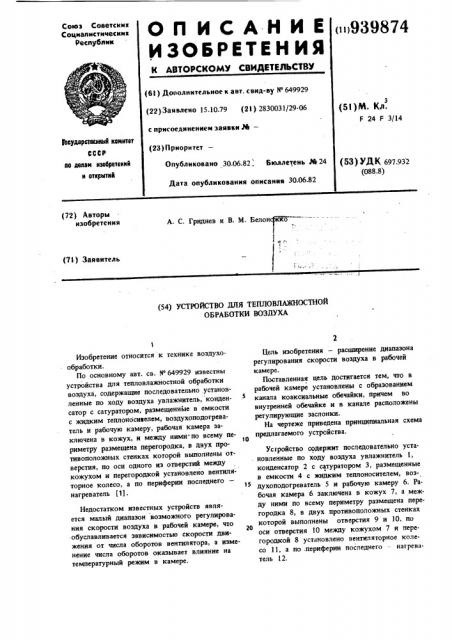

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ iii939874 (61) Дооолнительное к авт.свид-ву У 649929 (22) Заявлено 15.10.79 (21) 2830031/29-06 с присоединением заявки М— (23) Приоритет (51)M KJI.

F 24 F 3/14

3Ьеударетакиимй квинтет

СССР

«в делаи изебретеиий и вткрнтик

Опубликовано 30.06.82. Бюллетень рй 24 (53) УДK 697.932 (088.8) Дата опубликования описания 30.06.82 (72) Авторы изобретения

А. С. Гриднев н В. М. Белон о

1 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТЕПЛОВЛАЖНОСТНОЙ

ОБРАБОТКИ ВОЗДУХА

Изобретение относится к технике воздухообработки.

По основному авт. св. N 649929 известны устройства для тепловлажностной обработки воздуха, содержащие последовательно установленные по ходу воздуха увлажнитель, конденсатор с сатуратором, размещенные в емкости с жидким теплоносиеелем, воздухоподогреватель и рабочую камеру, рабочая камера заключена в кожух, и между ними по всему периметру размещена перегородка, в двух противоположных стенках которой выполнены отверстия, по оси одного из отверстий между кожухом и перегородкой установлено вентиляторное колесо, а по периферии последнего— нагреватель (1).

Недостатком известных устройств является малый диапазон возможного регулирования скорости воздуха в рабочей камере, что обуславливается зависимостью скорости движения от числа оборотов вентилятора, а изменение числа оборотов оказывает влияние на температурный режим в камере.

Цель изобретения — расширение диапазона регулирования скорости воздуха в рабочей камере.

Поставленная цель достигается тем, что в рабочей камере установлены с образованием канала коаксиальные обечайки, причем во внутренней обечайке и в канале расположены регулирующие заслонки.

На чертеже приведена принципиальная схема 0 предлагаемого устройства.

Усгройство содержит последовательно уста. новленные по ходу воздуха увлажнитель 1, конденсатор 2 с сатуратором 3, размещенные в емкости 4 с жидким теплоносителем, воздухоподогреватель 5 и рабочую камеру 6. Рабочая камера 6 заключена в кожух 7, а между ними по всему периметру размещена перегородка 8, в двух противоположных стенках

20 которой выполнены отверстия 9 и 10, по оси отверстия 10 между кожухом 7 и перегородкой 8 установлено вентиляторное колесо 11, а по .периферии последнего — нагреватель 12.

3 939874

Увлажнитель 1 представляет собой теплоизолированную емкость, заполненную водой, внутри которой расположен коллектор 13 с распылительными насадками 14. Там же находится электронагреватель 15, подключенный к регулятору 16 температуры. Перемешивание жидкости в емкости 4 осуществляется с помощью мешалки 17, приводимой в движение электродвигателем 18. Подогрев жидкости осуществляется электронагревателем

19 и змеевиком 20, через который прогоняется вода, необходимая для охлаждения. В верхней. части сатуратора 3 установлен термометр 21.

Перемешивание воздуха в рабочей камере

6 осуществляется вентиляторным колесом 22, приводимым в движение электродвигателем 23.

Электронагреватель 12 подключен к регулятору 24 температуры: Измерение рабочей температуры производится с помощью термометра

25. В рабочей камере 6 установлены с образованием канала 26 коаксиальные обечайки

27 и 28, причем во внутренней обечайке 27 и в канале 26 расположены регулирующие

L заслонки 29 и 30. Заслонки 29 и 30 взаиморосы поступающего воздуха. В результате часть влаги из воздуха конденсируется и достигается полное насыщение воздуха влагой. Далее воздух проходит через воздухоподогреватель 5

5 и поступает с заданной температурой в рабочую камеру 6. Затем с помощью заслонки

29, используя установленную при градуировке зависимости скорости воздуха от положения заслонки 29, создается требуемое значение скорости.

Заслонки 29 и 30 взаимосвязаны таким образом, что когда площадь поперечного сечения во внутренней обечайке 27 перемещением заслонки 29 уменьшается, плошадь попереч15 ного сечения канала 26 перемешением заслонки 30 увеличивается и наоборот. Благодаря укаэанной связи величина сопротивления при любом положении заслонки, расположенной внутри обечайки 27, сохраняется постоянной, что обеспечивает неизменность скорости потока, циркулирующего у стенок рабочей камеры 4.

В результате описанного выше конструктивного выполнения предлагаемого устройства обеспечивается возможность значительного изменения скорости воздуха при обеспечении стабильности поддержания влажности и температуры.

Устройство для тепловлажностной обработки воздуха по авт. св. Н 649929, о т л и ч а юш е е с я тем, что, с целью расширения диапазона регулирования скорости воздуха в рабочей камере, в последней установлены с образованием канала коаксиальные обечайки, причем во внутренней обечайке и в канале расположены регулирующие заслонки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР М 649929, кл. F 24 F 3/14, 1976. связаны, когда одни заслонки открываются, то другие закрываются. Во внутренней обечайке 27 установлена сетка 31.

Устройство работает следующим образом.

Воздух поступает в увлажнитель 1, где происходит его предварительное насышение водя. ным паром. Насыщение воздуха реализуется его барботированием через столб подогреваемой воды и цоследуюц им смешиванием с паром над поверхностью испаряющейся воды.

С целью получения максимальной поверхности контактирования с водой, воздух распыляется с помошью насадок 14, равномерно расположенных по поперечному сечению увлажнителя.

Из увлажнителя воздух поступает в конденсатор 2, затем в сатуратор 3, температура поверхности которого поддерживается на несколько градусов ниже температуры точки

Формула изобретения
