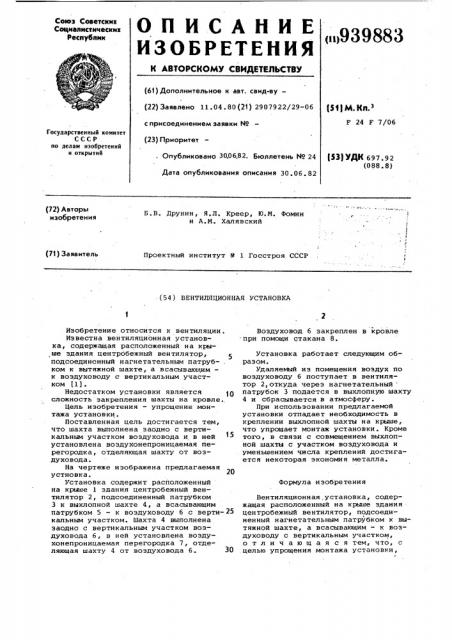

<рн939883 (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.04. 80 (21) 2907922/29-06 с присоединением заявки ¹ (23) Приоритет, Опубликовано 3006.82. Бюллетень ¹ 24

Дата опубликования описания 30.06.82 51 М Кй з

F 24 F 7/06

Государственный комитет

СССР но делам изобретений и открытий ($3) УДК 697.92 (088. 8) (72) Авторы изобретения

Б.В. Друнин, Я.Л. Креер, Ю.М. Фомин и А.М. Халявский

Проектный институт 9 1 Госстроя СССР (71) Заявитель (54) ВЕНТИЛЯЦИОННАЯ УСТАНОВКА

Формула изобретения

Изобретение относится к вентиляции.

Известна вентиляционная установка, содержащая расположенный на крыше здания центрббежный вентилятор, подсоединенный нагнетательным патруб- . ком к вытяжной шахте, а всасывающим— к воздуховоду с вертикальным участком 1).

Недостатком установки является 10 сложность закрепления шахты на кровле., Цель изобретения — упрощение монтажа установки.

Поставленная цель достигается тем, что шахта выполнена заодно с вертикальным участком воэдуховода и в ней установлена воздухонепроницаемая перегородка, отделяющая шахту от Во3духовода.

На чертеже изображена предлагаемая устновка.

Установка содержит расположенный на крыше 1 здания центробежный вентилятор 2, подсоединенный патрубком

3 к выхлопной шахте 4, а всасывающим патрубком 5 — к воздуховоду 6 с верти- 25 кальным участком. Шахта 4 выполнена заодно с вертикальным участком воздуховода 6, в ней установлена воздухонепроницаемая перегородка 7, отделяющая шахту 4 от воздуховода 6. 30

Воэдуховод 6 закреплен в кровле при помощи стакана 8 °

Установка работает следующим образом.

Удаляемый из помещения воздух по воздуховоду 6 поступает в вентилятор 2>откуда через нагнетательный патрубок 3 подается в выхлопную шахту

4 и сбрасывается в атмосФеру.

При использовании предлагаемой установки отпадает необходимость в креплении выхлопной шахты на крыше, что упрощает монтаж установки. Кроме того, в связи с совмещением выхлопной шахты с участком воэдуховода и уменьшением числа креплений достигается некоторая зкономия металла.

Вентиляционная установка, содержащая расположенный на крыше здания центробежный вентилятор, подсоединенный нагнетательным патрубком к вытяжной шахте, а всасывающим — к воздуховоду с вертикальным участком, отличающаяся тем, что, с .целью упрощения монтажа установки, 939883

Составитель К. Заграничная

Техред И. Гайду Корректор Г. Огар

Редактор A. Фролова

Тираж 799 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 4642/57

Филиал ППН Патент, г. Ужгород, ул. Проектная, 4 шахта выполнена заодно с вертикальным участком воздуховода и в ней установлена..воздухонепроницаемая перегородка, отделяющая шахту от воздуховода.

Источники инФормации, принятые во внимание при экспертизе

1. Установка 3-100-2, операторная КИП, система В-5. Проект института Госхимпроект Госстроя СССР.
