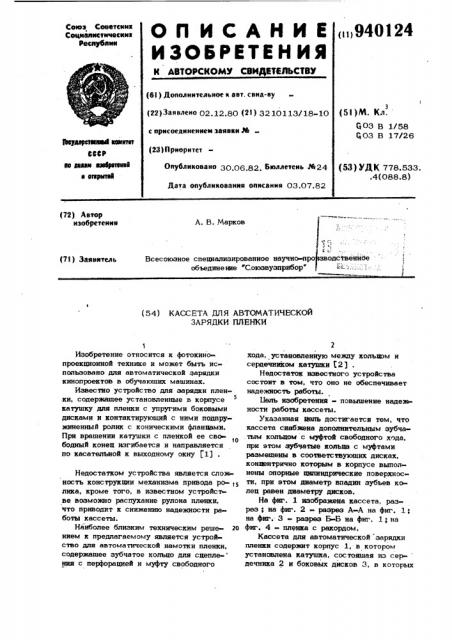

„,>940124
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДВТИЗЬСТВУ
Союз Советск як
Соцлалястнчесина реслублни (6l ) Дополнительное к авт. свид-ву (22) Заявлено 02.12.80 (21) 3210113/18-10 с присоединением заявки М (23) Приоритет
Опубликовано 30,06 82 бюллетень,%24
Дата опубликования онисання 03.07.82 (51)M. Кл. 03 В 1/58
ЦОЗ В 17/26
9вудерстесюа1 «ам«тат
ВМР е дедал азебуетее1 к erayansl (53) УДК 778.533. .4(088.8) (22) Автор изобретения
A. В. Марков
Всесоюзное специализированное научно-про одственное объедине же Союзвуэприбор" (7l ) Заявитель (54) КАССЕТА ДЛЯ ABTONATH×ÅÑÊÎÉ
ЗАРЯДКИ ПЛЕНКИ
Изобретение относится к фотокинопроекционной технике и может быть использовано для автоматической зарядки кинопроектов в обучающих машинах.
Известно устройство для зарядки пленки, содержащее установленные в корпусе катушку для пленки с упругими боковыми дисками и контактирующий с ними подпружиненный ролик с коническими фланцами.
При вращении катушки с пленкой ее сво» о бодный конец изгибается и направляется по касательной к выходному окну (1) Недостатком устройства является сложность конструкции механизма привода ро- tg лика, кроме того, в известном устройс ве возможно распухание рулона пленки, что приводит к снижению надежности ра« боты кассеты.
Наиболее близким техническим реше- 2ц кием к предлагаемому является устройство для автоматической намотки пленки, содержащее зубчатое кольцо для сцепле- ния с перфорацией и муфту свободного хода, установленную. между кольцом и сердечнщсом катушки T2) .
Недостаток известного устройства состоит в том, что оно не обеспечивает надежность работы.
liamü изобретения - повышение надеж ности работы кассеты.
Указанная цель достигается тем, что кассета снабжена дополнительным зубчатым кольцом с муфтой свободного хода, при этом зубчатые кольца с муфтами размешены в соответствующих дисках, концентрично которым в корпусе выполнены опорные цилиндрические поверхности, при атом диаметр впадин зубьев колец равен диаметру дисков.
На фиг. 1 изображена кассета, разрез; на фиг. 2 - разрез A-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - пленка с ракордом.
Кассета для автоматической зарядки пленки содержит корпус 1, в котором установлена катушка, состоящая из сер- дечника 2 и боковых дисков 3, в которых
0124
3 94 при помощи шайб 4 крепятся зубчатые кольца 5, установленные в дисках 3 с возможностью поворота вокруг оси катуЬки на шариках 6 муфт свободного хода, ведущая и ведомая детали которых выполнены эа одно целое с дисками 3 и кольцами 5. Диски 3 расположены на расстоянии, обеспечивающем намотку пленки 7 с некоторым зазором, а зубчатые кольца 5 - на расстоянии, соответствующем расположению перфорационных отверстий ракорда 8.
В корпусе 1 выполнены фильмовый канал б для пленки 7, в котором торцовые стенки образованы отсекателями 9, и канал 5 для ракорда 8. Кольцевые направляющие поверхности 10 корпуса 1 образуют с цилиндрическими поверхностями шайб 4 зазор Ь для размещения ракорда 8.
Кассета работает следующим образом.
Для заполнения кассеты вращают катушку по.часовой стрелке и наматывают на нее пленку 7 с прикрепленным к ней перфорированным ракордом 8. Затем .. ракорд 8 наматывают на диски 3 катушки, причем попадание перфорационных отверстий ракорда 8 на зубья колец 5 обеспечивается проворачиванием их относительно дисков 3. Так как кольца 5 не могут проворачиваться относительно катушки по часовой стрелке из-еа заклинивания шериков 6, то обеспечивается фиксация ржорда 8 на дисках 3 с постоянным натяжением пленки 7.
При заправке пленки 7 в фильмовый канал а проектора (не показан) катушку с помощью привода (не показан) вращают против часовой стрелки, шарики 6 заклинивают зубчатые кольца 3, благодаря чему они вращаются вместе с катушкой. При подходе конца рекорда 8 к отсекателю 9 ракорд выталкивается в канал б, затем в фильмовый канал ct проектора и после захвата его приемной бобышкой (не показана) пленка 7 начинает перемешаться по фильмовому каналу Ц .
Предлагаемая кассета позволяет автоматически заправлять пленку в фильмовый канал проектора, причем обеспечивается высокая надежность работы кассеты при любой степени заполнения катушки
10 пленкой, так как благодаря постоянной фиксации ракорда на зубчатых дисках во время хранения пленки и заправки ее в проектор рулон пленки не распухает и, таким образом, исключается воэможность
35 заклинивания пленки в кассете.
Формула изобретения уэ Кассета для автоматической зарядки пленки, содержащая корпус, в котором расположены катушка, зубчатое кольцо с муфтой свободного хода и отсекателем, установленные по касательной к дискам
25 катушки, отличающаяся тем, что, с целью повьппения надежности работы, она снабжена дополнительным зубчатым кольцом с муфтой свободного хода, при этом зубчатые кольца с муфтами рр размещены в соответствующих дисках, концентрично которым s корпусе выполнены опорные цилиндрические поверхности, при этом диаметр впадин зубьев колец равен диаметру дисков.
Источники информации, принятые во внимание при экспертизе
l. Патент Великобритании
% 1.219.412, кл. G 2 F 6 опублик, gp 1971.
2. Патент Швейцарии N 506.800 кл. 5 03 В 1I58, опублик. 1971 (прототип) °
940124
1О
9Ьр Я
УЬг р ля 3
