Устройство для записи пути,пройденного судном
Иллюстрации
Реферат
Союз Советскик
Социалистичесиик
Республик

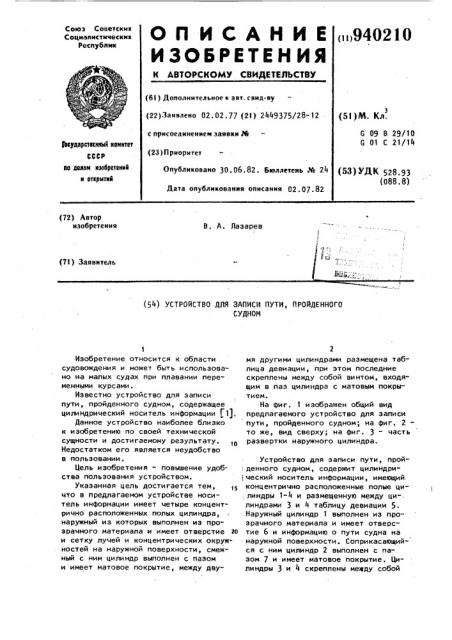

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
< 940210 (6l ) Дополнительное к ввт. свид-ву (22) Заявлено 02. 02. 77 (21) 2449375/28-12 с присоелннением заявки,% (23) fl рнорнтет (51)М. Кл.
6 09 В 29/10
G 01 С 21/14
3ЬсудэрственныН комнтет
СССР
IIo делам нэобретеннй н открытнй
Опубликовано 30. 06. 82. Бюллетень № 24
Дата опубликования описания 02.07.82 (53) УДК 528.93 (088.8) (72) Автор изобретения
В. А. Лазарев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАПИСИ ПУТИ, ПРОЙДЕННОГО
СУДНОМ
Изобретение относится к области судовождения и может быть использовано на малых судах при плавании переменными курсами.
Известно устройство для записи пути, пройденного судном, содержащее цилиндрический носитель информации $1).
Данное устройство наиболее близко к изобретению по своей технической сущности и достигаемому результату.
Недостатком его является неудобство в пользовании.
Цель изобретения " повышение удобства пользования устройством.
Указанная цель достигается тем, что в предлагаемом устройстве носитель информации имеет четыре концентрично расположенных полых цилиндра, наружный из которых выполнен из прозрачного материала и имеет отверстие 2о и сетку лучей и концентрических окружностей на наружной поверхности, смежный с ним цилиндр выполнен с пазом и имеет матовое покрытие, между дву2 мя другими цилиндрами размещена таблица девиации, при этом последние скреплены между собой винтом, входящим в паз цилиндра с матовым покрытием.
На фиг. 1 изображен общий вид предлагаемого устройство для записи пути, пройденного судном; на фиг. 2то же, вид сверху; на фиг. 3 - часть развертки наружного цилиндра.
Устройство для записи пути, прой: денного судном, содержит цилиндри ческий носитель информации, имеющий. концентрично расположенные полые ци.линдры 1-4 и размещенную между ци-. линдрами 3 и 4 таблицу девиации 5.
Наружный цилиндр 1 выполнен из прозрачного материала и имеет отверстие 6 и информацию о пути судна на наружной поверхности. Соприкасающийся с ним цилиндр 2 выполнен с пазом 7 и имеет матовое покрытие. Цилиндры 3 и 4 скреплены между собой
3 940210 винтом О, выступающая часть которого входит в паз 7 цилиндра 2.
Устройство для записи пути, пройденного судном, используют следующим образом.
В начале плавания через отверстие 6 на цилиндре 2 карандашом наносят кружок. После окончания плавания пер- 10 вым курсом центр кружка подводят в точку, находящуюся под радиусом с цифрой, равной первому курсу, на расстояние пути от отверстия 6. Для отмеривания пути используют концентри- fs ческие окружности, нанесенные на поверхности цилиндоа 1. Посредине отверстия на цилиндре 2 карандашом наносят точку и ставят цифру 1. Аналогично наносят точки 2, 3 и т.д. В кон го це плавания определяют курс от базы на последнюю точку и рассчитывают курс на базу. л
Формула изобретения
Устройство для записи пути, пройденного судном, содержащее цилиндрический носитель информации, о т л ич а ю щ е е с я тем, что, с целью повышения удобства в пользовании, носитель информации имеет четыре концентрично расположенных полых цилиндра, наружный из которых выполнен из прозрачного материала и имеет отверстие и сетку лучей и концентрических окружностей на наружной поверхности, смежный с ним цилиндр выполнен с пазом и имеет матовое покрытие, между двумя другими цилиндрами размещена таблица девиации, при этом последние скреплены между собой винтом, входящим в паз цилиндра с матовым покрытием.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
И 38875, кл. G 01 С 21/14, 1934.
340210 иг.
Составитель В. Ермащов
Редактор Н. Хубларова Техред И.Тепер . Корректор Г. Огар
Заказ 674/73 Тираж 72 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035 Москва Ж-35 Раушская наб.д g. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
