Устройство для сортировки плодов по качеству

Устройство для сортировки плодов по качеству

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ПЛОДОВ ПО КАЧЕСТВУ, содержащее польй приводной барабан со сквозными ячейками , питатель, приемники кондиционных и некондиционных плодов и при ,вод, отличающееся тем, что, с целью улучшения качества контроля сортирования и повьппения производительности , барабан снабжен установленным концентрично внутри него экраном, верхний участок которого выполнен в виде приводных роликов,укрепленных по образующей барабана и имеет продольную щель,расположенную за последним роликом, при этом в щели размещены клапаны по числу ячеек барабана, связанные с электромагнита§ ми и пультом управления, служащие (П . для отбраковки некондиционных плодов, СО 4 СО С35 СХ)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК ае щ> цу 4 A 23 N 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 2935564/28-13 (22) 28.04.80 (46) 07. 06.86. Бюл. Н 21 (71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт сельскохозяйственного машиностроения им. В.П.Горячкина и

Всесоюзный научно-исследовательский и экспериментально-конструкторский институт торгового машиностроения (72) Ю.И.Кириенко, Н.Н.Колчин,Ю.С.Костылев и В.Н.Труфанов (53) 631.362.4(088.8) (56) Патент США Р 3637075, кл. 209-122. опублик. !97!. (54)(57) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ

ПЛОДОВ ПО КАЧЕСТВУ, содержащее полый приводной барабан со сквозными ячейками, питатель, приемники кондиционных и некондиционных плодов и при,вод, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества контроля сортирования и повышения производительности, барабан снабжен установленным концентрично внутри него экраном, верхний участок которого выполней в виде приводных роликов,укрепленных по образующей барабана и имеет продольную щель, расположенную за последним роликом, при этом в щели размещены клапаны по числу ячеек барабана, связанные с электромагнита- а ми и пультом управления, служащие цля отбраковки некондиционных плодов, 940368

Изобретение относится к устройст, вам для товарной и послеуборочной об1 работки сельскохозяйственной продукции °

Известно устройство для сортиров- 5 ки плодов по качеству, содержащее полый приводной барабан со сквозными ячейками, питатель и приемники кондиционных и некондиционных плодов.

Недостатками этого устройства 10 являются невысокое качество сортирования из-за отсутствия вращения плодов при контроле, низкая производительность из-за физической утомляемости операторов, опасные условия ра- 15 боты из-за возможности захвата рук оператора ячейками.

Целью изобретения является улучшение качества сортирования и повышение производительности. 20

Для этого в устройстве для сортировки плодов по качеству, содержащем полый приводный барабан со сквозными ячейками, питатель, приемники кондиционных и некондиционных плодов и привод, барабан снабжен установленным концентрично внутри него экраном, верхний участок которого выполнен в виде приводных роликов, укрепленных по образующейбарабана и имеет продоль"30 ную щель, расположенную за последним роликом, при этом в щели размещены клапаны по числу ячеек барабана, связанные с электромагнитами и пультом управления, служащие для отбраковки некондиционных плодов.

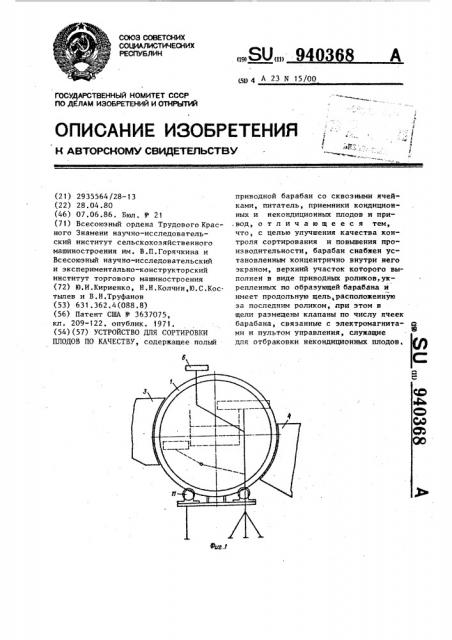

Иа фиг. 1 схематически показан общий вид предлагаемого устройства; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, поперечный разрез; на фиг. 4 — то же, продольный разрез по вертикальной оси, на фиг. 5 пульт управления.

Устройство содержит вращающийся барабан 1 с ячейками 2, питатель в

45 виде входного бункера 3 с подаваемыми на переборку плодами, приемник кондиционных плодов в виде выходного бункера 4, приемник некондиционных плодов в виде выносного транспортера

5, пульт 6 управления для оператора.

В верхней зоне барабана 1 под ячейка,ми установлено несколько вращающихся цилиндрических роликов 7 и несколько, преимущественно десять, пово- Я ротных клапанов 8, которые установлены на общей оси 9. Каждый из клапанов соединен шарнирно с приводом

t0 возвратно-поступательного действия например электромагнитом.

Барабан 1 установлен на роликовых опорах 11, снабжен электромеханическим приводом 12 и цепным приводом 13.

Для вращения роликов 7 установлены цепные приводы 14 и 15. Для предупреждения выпадения объектов из ячеек

2 под барабаном 1 установлены экраны

16 и 17. Основные узлы, установленные в полости барабана 1, монтируют- ся на основании 18 с крепежными кронштейнами. Основание 18 установлено на раме 19. Между крайним роликом 7 и экраном 17 образована продолговатая щель на всю ширину барабана 1. Барабан содержит несколько, преимущественно десять каналов о ширине. Под каждой ячейкой в зоне продольной щели установлен поворотный клапан 8, который соединен с приводом возвратно-поступательного действия. Последний связан соединительным, например электрическим контуром с пультом управления. Кнопки 20 включения расположены на пульте 6 веерообразно в зонах действия пальцев левой и правой рук оператора и имеют маркировку позиций от 1 до 10 соответственно последовательному расположению десяти поворотных клапанов 8. Кроме того, на пульте управления могут быть установлены общая пусковая кнопка 21

"Пуск" и общая кнопка 22 "Стоп", соединенные с приводом 12 барабана 1.

Для обслуживания устройства предусмотрены два пульта 6 управления с обеих сторон барабана 1, причем каждый оператор может (в зависимости от органиэации работы) визуально контролировать ближайшие 5 или все 10 каналов подъема плодов барабаном 1.

Система отбраковки некондиционных плодов может быть разомкнутой и замкнутой. На чертежах показана разомкнутая система идентификации содержащая электромагнит и пульт управления. Оператор оценивает качество плодов и передает команды на электромагниты. В предлагаемом устройстве может быть использована в рамках изобретения) замкнутая система идентификации, содержащая электромагниты, пульт управления и датчики качества, устанавливаемые над плодами в зоне над вращающимися приводными роликами 7.

Устройство работает следующим образом. Плоды из входного бункера 3. забираются ячейками 2 барабана 1 и поднимаются вверх. При контакте с приводными роликами 7 плоды поворачиваются и оператор осуществляет их визуальный контроль. При обнаружении некондиционного объекта и при его подходе к щели оператор нажимает пальцем соответствующую кнопку включения на пульте 6, соответствующий клапан 8 поворачивается, некондицион-ный объект падает в образовавшееся окно и .попадает на выносной транспортер 5. Клапан 8 возвращается в исходное положение. Кондиционные плоды перемещаются барабаном 1 далее

40368 4 по часовой стрелке и поступают в вы" ходной бункер 4.

В.процессе работы операторы могут меняться местами за пультами управле5 ния

Технико-экономический эффект создается за счет исключения потерь времени на взятие и перенос некондиционного объекта из зоны сортирования, 10 увеличения производительности и снижения физической утомляемости операторов, повышения качества контроля посредством установки приводных роликов под ячейками барабана для враще«.

15 ния плодов. Годовой экономический эффект на одно устройство согласно расчетам составляет 1500 руб °

940368
