Устройство для ввода токсичных жидкостей в аппарат

Устройство для ввода токсичных жидкостей в аппарат

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ВВОДА ТОКСИЧНЫХ ЖВДКОСТЕЙ В АППАРАТ, включающее трубу, соединенную с транспортным трубопроводом и закрепленную преимущественно в крышке аппарата, отличающееся тем, что, с целью снижения интенсивности образования токсичных аэрозолей в процессе ввода и исключения обратного переброса жидкости, оно снабжено установленной коаксиально внешней трубой, размещенной мелду крьпвкой и дном аппарата.

СОЮЭ СОВЕТСКИХ

IWIHOhH

РЕСПУБЛИК

„„80„„ЩЩЯ7

4(5!) В 01 3 4/00

I

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2986183/25-26 (22) 19.09.80 (46) 07,.01.85 Бюл. У 1 (72) Б.ВЛ1ашков, Е.М.Журавлев, П.С.Чумаков, В.А. Перщуков и Л.Д.Баринова (53) 621.869(088.8) (56) 1. Правила защиты от статического электричества в производствах химической промьпппенности. Госхим» издат. М., 1963. (54) (57) 1. УСТРОЙСТВО ДЛЯ ВВОДА

ТОКСИЧНЫХ ЖИДКОСТЕЙ В АППАРАТ, включающее трубу, соединенную с транспортным трубопроводом и закрепленную преимущественно в крышке аппарата, о т л и ч а ю щ е е с я тем, что, с целью снижения интенсивности образования токсичных аэрозолей в процессе ввода и исключения обратного переброса жидкости, оно снабжено установленной коаксиально внешней трубой, размещенной между крышкой и дном аппарата.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что диаметр внешней трубы в 1,5 — 2 раза

940397 большей диаметра трубы, сое— диненной с транспорным трубопроводом. ше диаметра трубы, соединенной с трансI портным трубопроводом.

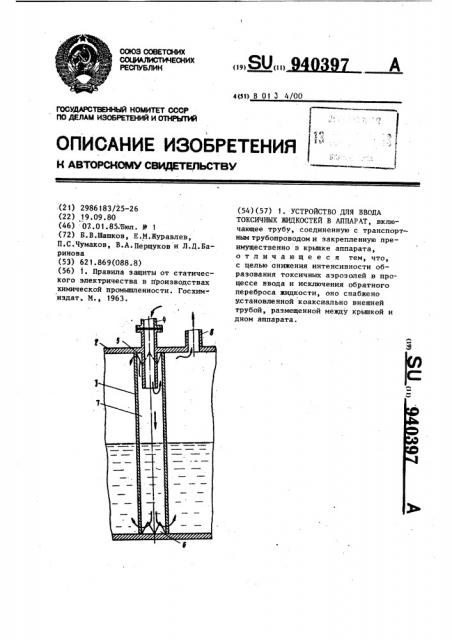

На чертеже изображено устройство, общий вид.

Устройство состоит из трубы 1, закрепленной, например, в .крышке аппарата — приемника 2 и трубы 3, установленной внутри этого аппарата и

10 опущенной до его дна. Труба 1 соединена с транспортным трубопроводом 4 и на 10-15 см входит внутрь второй трубы, которая с обоих своих концов имеет вырезы 5 и 6, в верхней части S, расположенной, например, под

15 крышкой аппарата — для свободного выхода воздуха, вытесняемого из внутренней полости 7,. в нижней части 6, расположенной у днища аппарата — для свободного выхода поступающей в аппарат жидкости.

Работа устройства для приема токсичных жидкостей заключается в следующем.

Подаваемая по транспортному трубопроводу 4 жидкость входит в трубу 1 устройства, из нее свободно вытекает в трубу 3 и поступает в донную часть аппарата, из которой через вырезы 6 происходит заполнение аппарата. Вытесняемый жидкостью воздух из полости 7 через вырезы 5 направляется в сдувку аппарата 8.

Процесс заполнения аппарата жидкостью с помощью предлагаемого устройства

35 протекает без разбрызгивания жидкости и со значительно меньшим количеством образующихся токсичных аэрозолейй.

Изобретение относится к технологическому оборудованию и может быть использовано в химической и других отраслях промышленности, преимущественно там, где используется способ передачи технологических высокотоксичных растворов из аппарата в аппарат с помощью сжатого воздуха или создаваемого в аппаратах разрежения (вакуума), а также с помощью насосов.

Известно устройство для приема легковоспламеняющихся жидкостей, выполненное в виде соединенной с транспортной коммуникацией трубы f1) .

Недостатком этого устройства яв-. ляется значительное образование и унос в вентиляцию и сдувочные системы жидких аэрозольных частиц, особенно в начале и конце процесса приема жидкостей (в результате выдавливания воздуха из транспортного трубопровода в начале и прорыве воздухом столба жидкости в аппаратеприемнике в конце процесса передачи)

Недостатком является также то, что устройство не исключает возможности обратного выброса передаваемой жидкости и нарушения в результате этого технологического процесса, при появлении разрежения в транспортных коммуникациях или дав— ления в аппарате-приемнике., Цель изобретения - снижение интенсивности образования токсичных аэрозолей в процессе ввода и исключение обратного переброса жидкости.

Указанная цель достигается тем, что устройство для ввода токсичных жидкостей в аппарат, включающее трубу, соединенную с транспортным трубопроводом и закрепленную преимущественно в крыпке аппарата, снабжено установленной коаксиально внешней трубой, размещенной между крышкой и дном аппарата. Целесообразно диаметр внешней трубы выполнять в 1,5-2 раза боль40 При появлении разрежения в транспортном трубопроводе 4 или давления воздуха в аппарате-приемнике, например, при разгерметизации запорной арматуры происходит разрыв струи

45 жидкости. При появлении разрежения в транспортном трубопроводе обратнс засасывается лишь та часть жидкости

940397

Корректор Н. Король

Техред С. Легеза

Редактор Л. Письман

Заказ 3/1

Тираж 541 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и- открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул . Проектная, 4 которая находится в трубе 1 и самом транспортном трубопроводе.

При появлении давления в аппаратеприемнике жидкость остается в аппарате, поскольку давление в верхней части трубы 3 всегда равно давлению в самом аппарате. И в том и в другом случае обратного переброса жидкости из аппарата не происходит. Таким образом предотвращается возможное 1О нарушение технологического режима и исключается аварийная ситуация.

Технико-зкономическая эффективность устройства состоит в том, что его использование исключает возмож— ность нарушения технологического процесса в результате непредусмотренного переброса жидкости из аппарата-приемника в другие аппараты или коммуникации, а также в том, что его прииекение позволяет сократить расходы на газоочистку, устанавливаемую в сду вочных системах технологических аппаратов для улавливания аэрозолей.
