Передающая камера цветного телевидения
Иллюстрации
Реферат

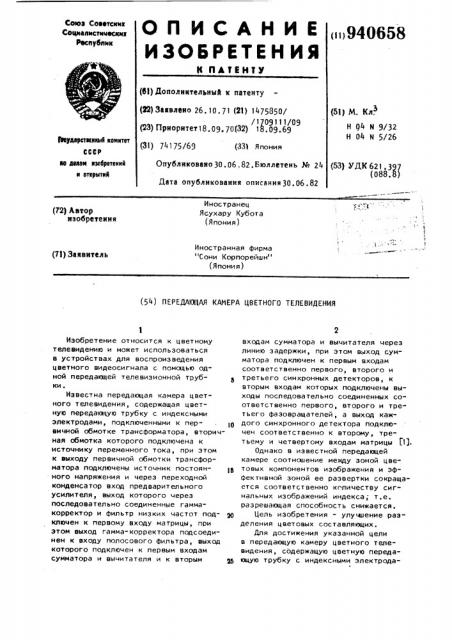

О П И С А Н И Е ()940658
ИЗОБРЕТЕН ИЯ
СОюз СОВ4тскм»
СОималмстмцвеим»
Раснубнмн
К ЙАТЕИТУ (61) Дополнительный к патенту (51) М. Кл.
Н Ц4 и 9/32
Н 04 М 5/26 (И) Заявлено 26. 10. 71 (21) 1475850/
/1709 1 1 1/09 (23) Приоритет18.09. 7о(32) 18.09 69
6@ударетее»»ый яемятет
СССР аю дедам язобретений я открытая (3 l) 741 75/69 (331 Я пони я
Опублнновано30.0о,82.Бюллетень № 4 (531 удКлт .3q (088.8
Дата опубликования описания 30.06.82
Иностранец
Ясухару Кубота (Япония) (72) Автор изобретения
1 т
Иностранная фирма
"Сони Корпорейшн" (Япония) (71) Заявитель (54) ПЕРЕДАЮЩАЯ КАМЕРА ЦВЕТНОГО ТЕЛЕВИДЕНИЯ
Изобретение относится к цветному телевидению и может использоваться в устройствах для воспроизведения цветного видеосигнала с помощью одной передающей телевизионной трубки.
Известна передающая камера цветного телевидения, содержащая цветную передающую трубку с индексными электродами, подключенными к пер- 10 вичной обмотке трансформатора, вторичная обмотка которого подключена к источнику переменного тока, при этом к выходу первичной обмотки трансформатора подключены источник постоян- 1а ного напряжения и через переходной конденсатор вход предварительного усилителя, выход которого через последовательно соединенные гаммакорректор и фильтр низких частот под- у ключен к первому входу матрицы, при этом выход гамма-корректора подсоединен к входу полосового фильтра, выход которого подключен к первым входам сумматора и вычитателя и к вторым 25 входам сумматора и вычитателя через линию задержки, при этом выход сумматора подключен к первым входам соответственно первого, второго и третьего синхронных детекторов, к вторым входам которых подключены выходы последовательно соединенных соответственно первого, второго и третьего фазовращателей, а выход каждого синхронного детектора подключен соответственно к второму, третьему и четвертому входам матрицы Г11.
Однако в известной передающей камере соотношение между зоной цветовых компонентов изображения и эффективной зоной ее развертки сокращается соответственно количеству сиг" нальных изображений индекса, т.е. разрешающая способность снижается.
Цель изобретения - улучшение раз" деления цветовых составляющих.
Для достижения укаэанной цели в передающую камеру цветного телевидения, содержащую цветную передающую трубку с индексными электродаНа фиг. 1 приведена структурная электрическая схема устройства; на фиг, 2 — диаграммы, поясняющие его работу.
Передающая камера содержит цветную передающую трубку 1 с индексными электродами,.первичную и вторич ную обмотки 2 и 3 трансформатора, источник 4 переменного тока, источ; ник 5 постоянного напряжения, переходной конденсатор 6, предварительный усилитель 7, гамма-корректор 8, фильтр 9 низких частот (ФНЧ), матрицу 10, сумматор 11, вычитатель 12, линию 13 задержки, полосовой фильтр
14, первый, второй, третий синхронные детекторы 15-17, первый, второй и третий фазовращатели 18-20, ограничитель 21, переключатель 22 и инвертор 23 °
Устройство работает следующим образом.
3 9406 ми, подключенными к первичной обмот ке трансформатора, вторичная обмотка которого подключена к источнику переменного тока, при этом к выводу первичной обмотки трансформатора подключены источник постоянного напряжения и через переходной конденсатор вход предварительного усилителя, выход которого через последовательно соединенные гамма-корректор и фильтр низких частот подключены к первому входу матрицы, при этом выход гамма-корректора подсоединен к входу полосового фильтра, выход которого подключен к первым входам сум- матора и вычитателя и к вторым входам сумматора и зычитателя через линию задержки, при этом выход сумматора подключен к первым входам соответственно первого, второго и третьего синхронных детекторов, к вторым входам которых подключены выходы последовательно соединенных соответственно первого, второго и третьего фазовращателей, а выход каждого синхронного детектора подключен соответственно к второму, третьему и четвертому входам матрицы, введены последовательно соединенные ограничитель, вход которого подзо ключен к выходу вычитателя, и переключатель, выход которого подсоединен к входу третьего фазовращателя, при этом выход ограничителя через введенный инвертор подключен к второму входу переключателя.
58
Поскольку средний отвод первичной. обмотки 2 трансформатора подключен к вводу предварительного усилителя
7 через переходной конденсатор 6 и снабжается постоянным током с напряжением смещения от 10 до 50 В от источника 5 постоянного напряжения через резистор 24, электроды
А и В цветной передающей трубки 1 попеременно снабжаются напряжением выше и ниже постоянного тока напряжения смещения для каждого горизонтального периода развертки, так что полосовая потенциальная схема, соответствующая электродам А и В, возникает на поверхности фотопроводимого слоя цветной передающей трубки 1. Соответственно, когда цветная передающая трубка 1 не подвергается воздействию света, сигнал, соответствующий прямоугольной форме волны (фиг. 2а), подается так, что электронный луч проводит развертку у среднего отвода первичной обмотки 2 в период развертки
Н;. Когда постоянный ток напряжения смещения (например, 30 В) подается на среднюю точку первичной обмотки 2 и переменное напряжение в 0,5 В накладывается между выводами Тд и ТВ, ток, идущий через резистор 24, изменяется на 0,05 мкА, что можно использовать как сигнал индекса. Частота этого сигнала индекса 51 определяется в зависимости от обстоятельств в соответствии с шириной и r:ðомежутком электродов А и В и одним горизонтальным периодом развертки электронного пучка, и может, например, равняться 3,58 мгц °
Когда изображение обьекта 25 фокусируется на фотопроводимый слой цветной передающей трубки 1, сигнагь, соответствующие яркости света профильтрованных красных, зеленых и синих компонентов, производятся на фотопроводимом слое,.накладываясь на сигнал индекса 51 и создавая сборный сигнал Ь (фиг. 2б, где обозначения R, G и В соответственно определяют части сборного сигнала
S соответствующие красным, зеленым и синим цветным компонентам). Сборный сигнал Sg - сумма сигнала яркости S, сигнала цветности S и сигнала индекса S1, а именно S =S +S +S .
Спектр частоты сборного сигнала S определяется шириной электродов A u
В, шириной оптического фильтра цвет40
5 94065 ной передающей трубки 1 и горизонтального периода развертки, т.е. сборный сигнал 51 целиком находится в диапазоне 6 мгЦ и сигналы яркости и цветности S и 5< соответственно расположены в нижних и верхних диапазонах. Предпочитают сводить до минимума перекрытие сигналов яркости и цветности S и S, (можно поместить рифленую линзч или подоб- 10 ное приспособление перед цветной передающей трубкой 1,что оптически снижает разрешаемость и сужает диапазон сигнала яркости).
В следующей горизонтальный пери- 15 од развертки Н; „ напряжение (переменный сигнал), подаваемое на электроды А и В, изменяется в фазе, и в таком случае производится сигнал индекса 5„ (фиг. 2а), противополож- 20
1 ный по фазе сигналу индекса S<. Соответственно, сборный сигнал S возникает с вводной стороны предварительного усилителя 7, (фиг. 2б), а именно 5 =5 +5с-S 1- 2s
Такой сборный сигнал S> (или S ) сначала подается на предварительный усилитель 7 для усиления, а затем на гамма-корректор 8 для оформления волн и/или исправления гамма. За- З0 тем сигнал подается на фильтр 9 низких частот и полосовой фильтр 14 соответственно. В результате сигнал яркости Sg и сигнал 5 =5С1 +5 1„(фиг.2в), I если сигнал 53=5г1,-5,то фиг.2в), соответственно поступают с фильтра
9 низких частот и полосового фильтра 14 отдельно друг от друга 5 1 и Sqg низкочастотные компоненты или основные компоненты сигнала цветности S< и сигнала индекса S ñîîòветственно °
Разделение сигнала индекса S и сигнала цветности S будут описаны ниже. Поскольку повторимые частоты сигнала индекса S и сигнала цветности S равны друг другу, разделение этих сигналов без помощи фильтра достигается следующим образом.
Линия 13 задержки определяют кон. тур задержки, например, ультразву50 ковую линию задержки, с помощ ью коS3 5С +S1 (ena S>
3 4
=5 „-5„„), получаемыи с полосового фильтра 14 задерживается на один горизонтальный период развертки
H. Сигналы 53=5СЬ+5,11 5Э
=S < -S 1 )на определенном горизонтальном периоде развертки Н; и сиг8 6
СЬ Sq((или 53 =5С1,+5 1,) в последующем горизонтальном периоде развертки Н;,„, которые поступают с линии 13 задержки и полосового фильтра 14, передаются на сумматор
11 для суммирования, чтобы дать на выходе сигнал цветности 2 5 „, (фиг.2r).
В этом случае содержание сигналов цветности в смежных горизонтальных периодах развертки так схожи, что считаются в основном идентичными.
Далее, возможно задержание сигнала с полосового фильтра 14 на 3 Н и
5 Н горизонтальных периода развертки, благодаря их сходству.
Сигналы 53=5,+511, (или 5 =Sr<-Sqg и S =5 -5,11 (или 5 =5 <+5 1 ) íà горизонтальных периодах развертки
Н; и Н; ., передаются на вычитатель
12 для вычитания (5С -5 1, )-(5С1+5.п ) (или (5С +5.1 )-(5, -5 Я, чтобы получить сигнал индекса -2S (или 2 51„).
Получаемый в результате сигнал индекса -25„ (или 2S„ ) передается на ограничитель 21 для того, чтобы привести его амплитуду к однообразию и получению сигнала индекса -25 (или
25 ) (фиг. 2е) .
Сигнал индекса -25„(или 25<), получаемый таким образом, изменяется по фазе при каждом горизонтальном периоде развертки, так что сигнал -25 исправляется в фазе следующим образом.
Выход ограничителя 2 1 непосредственно связан с одним фиксированным контактом переключателя 22 и с другим его фиксированным контактом через инвертор 23. Переключатель
22 сделан таким образом, что его передвижной контакт вступает в контакт с фиксированными контактами попеременно для каждого горизонтального периода развертки в синхронности с переменным сигналом S наложенным на первичную обмотку 2 трансформатора и следовательно получает всегда сигнал индекса 25< с передвижного контакта.
Сигнал цветности S<, получаемый от сумматора 11, подается соответственно на синхронные детекторы
1 - 18. Сигнал индекса 5 1 подается на синхронный детектор 15 через фазовращатель 18, который приспосабливает фазу сигнала индекса к оси красного сигнала для получения сигнала различия цвета R-Y с выхода синхронного детектора 15. Подобным
7 94,06 образом сигнал с выхода фазовращателя 18 подается на синхронный детектор 16 через фазовращатель 9 для получения сигнала разницы цвета
G-Y с выхода синхронизатора детектора 16 выходной сигнал от фаэовращателя 19 подается на синхронный детектор 17 через фазовращатель 20 для получения сигнала разницы цвета
8-У с выхода синхронного детекто- 10 ра 17. Фазовращатели 18 и 20 меняют фазы входных сигналов соответственно на 120 . Эти сигналы разницы цвета и сигнал яркости S> пода" ются на цепь матрицы 10 для получе- 1з ния цветовых сигналов S, S, SS c их выходов Т1, Т, Тб соответственно. Получаемые таким образом цветовые сигналы обрабатывают подходящим образом для получения сигналов цвет- щ ного телевидения для системы NTSC и других различных систем.
Формула изобретения
2$
Передающая камера цветного телевидения, содержащая цветную передающую трубку с индексными электродами, подключенными к первичной обмотке трансформатора, вторичная обмотка которого подключена к источнику переменного тока, при этом к выводу первичной обмотки трансформатора подключены источник постоянного напряжения и через переходной конденсатор
58 вход предварительного усилителя, выход которого через последовательно соединенные гамма-корректор и фильтр низких частот подключены. к первому входу матрицы, при этом выход гаммакорректора подсоединен к входу полосового фильтра, выход которого подключен к первым входам сумматора и вычитателя и к вторым входам сумматора и вычитатепя через линию задержки, при этом выход сумматора подключен к первым входам соответственно первого, второго и третьего синхронных детекторов, к вторым входам которых подключены выходы последовательно соединенных соответственно первого, второго и третьего фаэовращателей, а выход каждого синхронного детектора подключен соответственно к второму, третьему и четвертому входам матрицы, о т л и ч а ющ а я с я тем, что, с целью улучшения разделения цветовых составляющих, в нее введены последовательно соединенные ограничитель, вход которого подключен к выходу вычитателя, и переключатель, выход которого подсоединен к входу третьего фазовращателя, при этом выход ограничителя через введенный инвертор подключен к второму входу переключателя.
Источники информации, принятые во внимание при экспертизе
1. Патент США М 3087985, кл. 178-54, 1-958 (прототип).
940658
