Реферат



(1940849

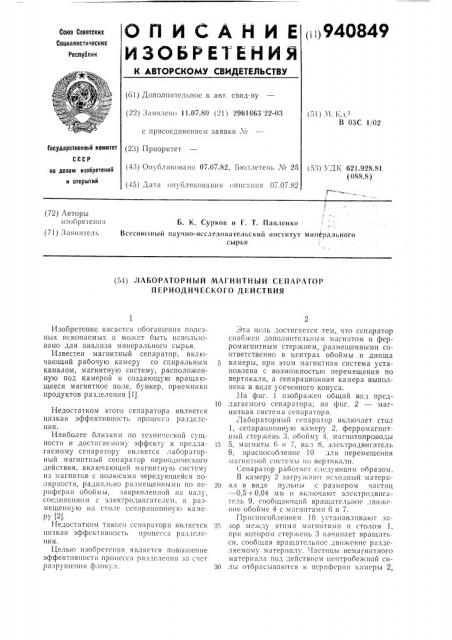

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополпительиос к авт. свид-ву (22) Заявлено 11.07.80 (21) 2961663 22-03 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 07.07.82. Бюллетень ¹ 25 (45) Дата опубликования описания 07,07.82 (51) i(1, I 3

В 03С 102

Государственный комитет ссср (53) УДК 621.928.81 (088.8) ло делам изобретений н открытий (72) Авторы

iiçñ>ñiðåTåíèÿ (71) Заявитель!

Б. К. Сурков и Г. Т. Павленко

Всесоюзный иаучио-исследовательский ииститут минерального сырья (54) ЛАБОРАТОРНЫЙ МАГНИТНЫЙ СЕПАРАТОР

ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ

Изобретение касается обогащения полезных ископаемых и может быть использовано для анализа минерального сырья.

Известен магнитный сепаратор, включающий рабочую камеру со спиральным каналом, магнитную систему, расположенную под камерой и создающую вращающееся магнитное поле, бункер, приемники продуктов разделения I I).

Недостатком этого сепаратора является низкая эффективность процесса разделения.

Наиболее близким Ilo технической сущности и достигаемому эффекту к предлагаемому сепаратору является лабораторныйй магнитный сепаратор периодического действия, включающий магнитную систему из магнитов с полюсами чередующейся полярности, радиально размещенными по псриферии обоймы, закрепленной на валу, соединенном с электродвигателем, и размещенную иа столе ссиараииоииую камсру Р)

Недостатком такого сепаратора является низкая эффективность процесса разделения.

Целью изобретения является повышение эффективности процесса разделения <а c÷åò разрушения флокул.

Зта цель достигается тем, что сспаратор снабжен дополнительным магнитом и ферромагнитным стержнем, размещенными соответственно в центрах обоймы и днища камеры, при этом магнитная система установлена с возможностью перемещения по вертикали, а сепарационная камера выполнена в виде усеченного конуса.

1-1а фиг. 1 изображен общий вид прсд10 лагаемого сепаратора; иа фиг, 2 — магнитная система сепаратора.

Лабораторный сепаратор включает стол

1, сепарациоиную камеру 2, ферромагнитный стержень 3. обойму 4, магнитопроводь()5 5, магниты 6 и 7, вал 8, электродвигатель

9, приспособление 10 для перемегцеиия маг IIITíoé системы ио вертикали, Сепаратор работает следующим образом.

В камеру 2 загружают ис.,одиый матери20 ал в виде пульпы с размером частиц — 0,5+0,04 мм и включают электро:(вигатель 9, сообщаюьций вращательное движение обойме 4 с магнитами 6 и 7.

Приспособлением 10 устанавливают за25 зор между этими магнитами и столом 1, при котором стержень 3 начинает вращаться, сообщая вращательное движение разделяемому материалу. Частицы немагнитного материала под действием центробежной си30 лы отбрасываются к псрифсрии камеры 2, а магнитные частицы под действием Mal.— нитного поля, создаваемого магнитами 6 и

7, оссдают на днище этой камеры и затем движутся по спирали в направлении, противоположном вращению магнитов, к центру днища камеры 2. Прп этом имеющиеся в исходном материале флокулы, ударяясь о стержень 3, рассыпаются, немагнитные частицы отбрасываются к периферии камеры 2, а магнитные концентрируются в центре этой камеры. Материал обрабатывают в течение 10 мпн, затем отключают электродвигатель 9, опускают магнитную систему и разгружают продукты разделения. Для извлечения магнитной фракции в камеру вводят постоянный лабораторный магнит, который притягивает магнитныс частицы, затем его выводят из камеры н разгружают магнитные частицы в соответствующий и р исм нп к.

Снабжение сепаратора дополнительным м )гrlH 30 I li ферромагн))тным c1 (.p)I(I10 vl, размегценпыми соответственно и центрах обоймы и днища камеры, позволяет повысить эффективность процесса разделения благодаря разрушепшо флокул прп соударснии их с Врапн) юнги м(я (1)срром;1 ГIIII ï I)i) м

CTLP il(IIC М.

Формула изобретения

1. Лабораторный магнитный сепаратор периодического действия, включающий магв нитную систему с полюсами чередующейся полярности, радиально размещенными по периферии обоймы, закрепленной на валу, соединенном с электродвпI.a1eлем, и размещенную на столе сепараи) цпонную камеру, о т l и ч а и шийся тем, что, с целью повышения эффективности процесса разделения путем разрушения флокул, сепаратор снабжен дополнительным магнитом и ферромагнитным czep»(1;) нем, размещенным соответственно в центрах обоймы и днища камеры.

2. Сепаратор по п. 1, отл и ч а ю щи и с я тем, что магнитная система установлена с возможностью перемещения по вертикали. () 3, Сепаратор по п, 1, отличаю)цийся тем, что сепарационная камера выполнена

l3 вндс усеченного конуса.

Источники информации, при))ятыс во внимание при экспертизе

;) 1. Лвторское свидетельство СССР

¹ 668704, кл. Б 03С 1/02, 1978.

2. Сб. «Новое в метод)(ке мппсралогпrcских исследований», Ллма-Лта, О! ! И

1 а:3ИМС, 1972, с. 89 (прототип), 1hz
