Реферат

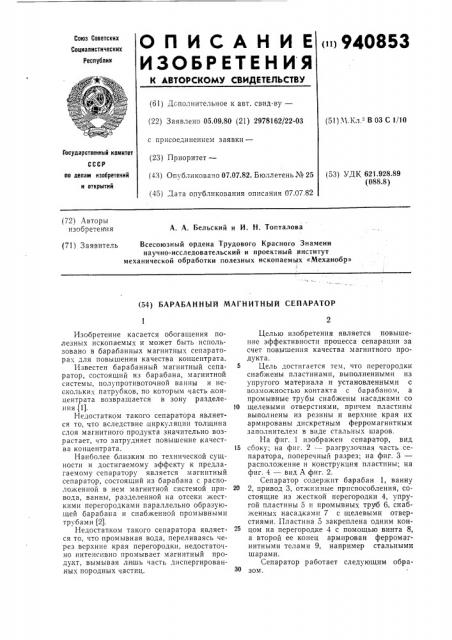

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<»>940853 (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.09.80 (21) 2978162/22-03 с присоединением заявки— (23) Приоритет— (43) Опубликовачо 07.07.82. Бюллетень № 25 (45) Дата опубликования описания 07.07.82 (51) Ц К. В 03 С 1 10

Государственный комитет (53) УДК 621.928.89 (088.8) по делам изобретений и открытий (72) Авторы изобретения

А. А. Бельский и И. Н. Топталова (71) Заявитель Всесоюзный ордена Трудового Красного Знамени научно-исследовательский и проектный институт механической обработки полезных ископаемых «Механобр» (54) БАРАБАННЫЙ МАГНИТНЫЙ СЕПАРАТОР

Изобретение касается обогащения полезных ископаемых и может быть использовано в барабанных магнитных сепараторах для повышения качества концентрата.

Известен барабанный магнитный сепаратор, состоящий из барабана, магнитной системы, полупротивоточной ванны и нескольких патрубков, по которым часть концентрата возвращается в зону разделения я,(1).

Недостатком такого сепаратора является то, что вследствие циркуляции толщина слоя магнитного продукта значительно возрастает, что затрудняет повышение качества концентрата.

Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому сепаратору является магнитный сепаратор, состоящий из барабана с расположенной в нем магнитной системой привода, ванны, разделенной на отсеки жесткими перегородками параллельно образующей барабана и снабженной промывными трубами (2).

Недостатком такого сепаратора является то, что промывная вода, переливаясь через верхние края перегородки, недостаточно интенсивно промывает магнитный продукт, вымывая лишь часть диспергированных породных частиц.

Целью изобретения является повышение эффективности процесса сепарации за счет повышения качества магнитного продукта.

5 Цель достигается тем, что перегородки снабжены пластинами, выполненными из упругого материала и установленными с возможностью контакта с барабаном, а промывные трубы снабжены насадками со

10 щелевыми отверстиями, причем пластины выполнены из резины и верхние края их армированы дискретным ферромагнитным заполнителем в виде стальных шаров.

На фиг. 1 изображен сепаратор, вид

15 сбоку; на фиг. 2 — разгрузочная часть сепаратора, поперечный разрез; на фиг. 3— расположение и конструкция пластины; на фиг. 4 — вид А фиг. 2.

Сепаратор содержит барабан 1, ванну

20 2, привод 3, отжимные приспособления, состоящие из жесткой перегородки 4, упругой пластины 5 и lIpoMbIBHbIx труб 6, снабженных насадками 7 с щелевыми отверстиями. Пластина 5 закреплена одним концом на перегородке 4 с помощью винта 8, а второй ее конец армирован ферромагнитными телами 9, например стальными шарами.

Сепаратор работает следующим обраЗО зом.

940853

Под барабан 1, приводимый во вращение приводом 3, в зону разделения ванны

2 подается питание в виде водной суспензии из магнетитовой руды. Магнитный продукт, притянувшийся к поверхности этого барабана, при вра щении последнего транспортируется и попадает под первую пластину 5, которая отжимает из него воду с частицами породы. При дальней шем движении магнитный продукт попадает под сильную, сплошную по длине барабана, струю воды из первой трубы 6. Водная струя разрыхляет слой магнитного проду кта и вымывает из него частицы породы.

При последующем движении магнитный продукт снова отжпмается второй пластиной 5 и промывается второй трубой 6. На фиг. 2 показаны три пластины и две тру бы, однако количество тех и других может быть и больше. Последовательное чередование операций отжим — промывка позво.ляет очистить магнитный продукт от породы и повысить в нем содержание железа.

Дискретные ферромагнитные тела выполняют две функции: во-первых, обеспечивают постоянное прижатие пластин к барабану, а во-вторых, создают высокоградиентное магнитное поле, которое частично разрушает магнетитовые флокулы, что способствует освобождешпо немагнитных частиц, пз слоя магнитного продукта и повышает его качество.

Формула изобретения

1. Барабанный магнитный сепаратор, содержаший барабан с расположенной в пем магнитной системой, привод, ванну, разделенную на отсеки жесткнмн перегородками параллельно образуюшей барабана и снабженную промывнымн трубами, о т л и ч а и II\ н и с я тем, что, с целью пош вышсния эффективности процесса сепарации за счет повышения качества магнитюго продукта, перегородки снабжены пластинами, выполпенпымп пз упругого материала и установленными с возможностью

15 контакта с барабаном, а промывные трубы снаб кены насадками с щелевымп отверстиями.

2. Сепаратор по п. 1, о т л it ч а ю щ и йся тем, что пластины выполнены нз рези20 ны, причем верхние края нх армпрованы дискретным ферромагнитным заполнителем.

3. Сепаратор по пп. 1 и 2, отличаюгц il и с я тсм, что ферромагнитный запол25 питель выполнен в виде стальных lli3pOB.

Источники информации, принятые во внимание прп экспертизе;

1. Авторское свидетельство CC(:Р

Зо № 157638, кл. В 03 С 1, 10, 1962.

2. Патент СШЛ ¹ 2160628, кл. 209—

211, оп блик. 1939 (прототип).
